Principe de mesure

4
Symbole Signification
Zone explosible
-
Indique une zone explosible.
A0011187
Zone sûre (zone non explosible)
.
Indique une zone non explosible.
A0011188
Principe de fonctionnement et construction du système
La mesure repose sur le principe de la force de Coriolis. Cette force est générée lorsqu' u n système est
simultanément soumis à des mouvements de translation et de rotation.
F = 2 · ∆m (ν · ω)
c
F = force de Coriolis
c
∆m = masse déplacée
ω = vitesse de rotation
ν = vitesse radiale dans le système en rotation ou en oscillation
La force de Coriolis dépend de la masse déplacée ∆m, de sa vitesse dans le système v et ainsi du débit
massique. Le capteur exploite une oscillation à la place d' u ne vitesse de rotation constante ω.

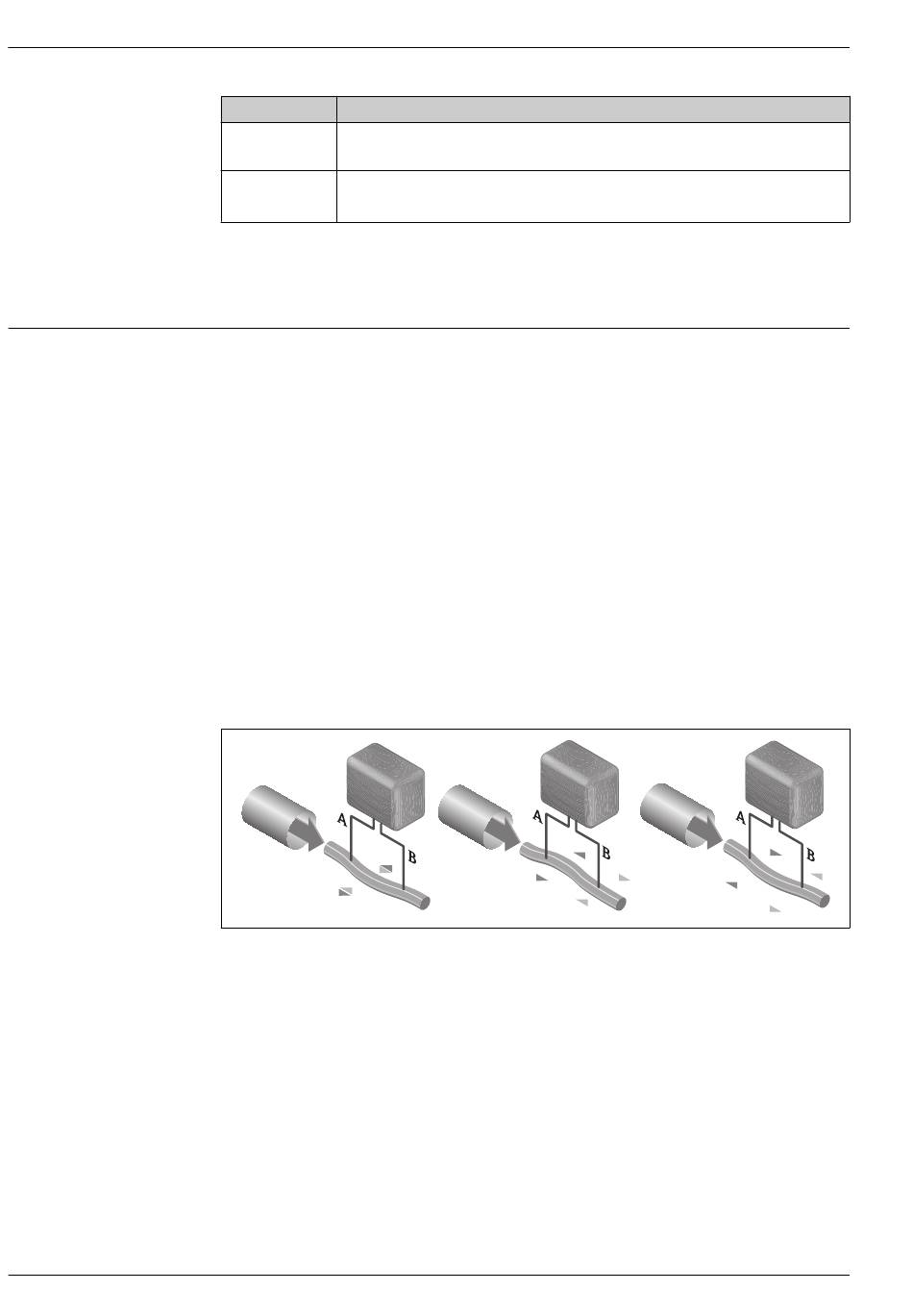

Le tube de mesure du capteur est mis en oscillation. Les forces de Coriolis prenant naissance au tube
de mesure engendrent un décalage de phase de l' o scillation du tube (voir figure) :
• En cas de débit nul (produit à l' a rrêt) l' o scillation mesurée aux points A et B a la même phase (pas
de différence de phase).
• Lorsqu' i l y a un débit massique, l' o scillation des tubes est temporisée à l' e ntrée (2) et accélérée en
sortie (3).
1
Le déphasage (A - B) est directement proportionnel au débit massique. Les oscillations des tubes de
mesure sont captées par des capteurs électrodynamiques à l' e ntrée et à la sortie. L' é quilibre du
système est obtenu par une oscillation en opposition de phase d' u ne masse pendulaire agencée de
manière excentrique. Le principe de mesure fonctionne indépendamment de la température, de la
pression, de la viscosité, de la conductivité et du profil d' é coulement.
Mesure de masse volumique
Le tube de mesure est toujours amené à sa fréquence de résonance. Un changement de masse
volumique et donc de masse du système oscillant (tube de mesure et produit) engendre une
régulation automatique de la fréquence d' o scillation. La fréquence de résonance est ainsi fonction de
la masse volumique du produit. Grâce à cette relation, il est possible d' e xploiter un signal de masse
volumique à l' a ide du microprocesseur.
Mesure de volume
Le débit volumique peut ainsi être calculé au moyen du débit massique et de la masse volumique
mesurée.
2
Proline Promass P 100
3
A0016772
