Montage du boîtier protecteur pour le degré de protection IP56 (non-heavy-sea)
Dans le cas d'un degré de protection IP56 (non-heavy-sea), la bague à lèvre à frottement axial
pour l'étanchéité extérieure des paliers comporte un boîtier protecteur
nécessaire de retirer le boîtier protecteur pour le démontage de la garniture de coussinet.
Détacher de l'arbre la bague à lèvre par dépose du couvercle de palier ou du flasque-palier.
Voir aussi
Montage de la bague à lèvre à frottement axial (Page 137)
9.2.3.3
Démontage de la bague à labyrinthe
Remarque
Pour l'option "Degré de protection supérieur", le moteur est équipé d'une bague à labyrinthe
sur le côté DE et sur le côté NDE.
Avant le démontage du palier à roulement, il convient de retirer la bague à labyrinthe.
La bague à labyrinthe
de la colle soluble, par exemple Loctite 243.

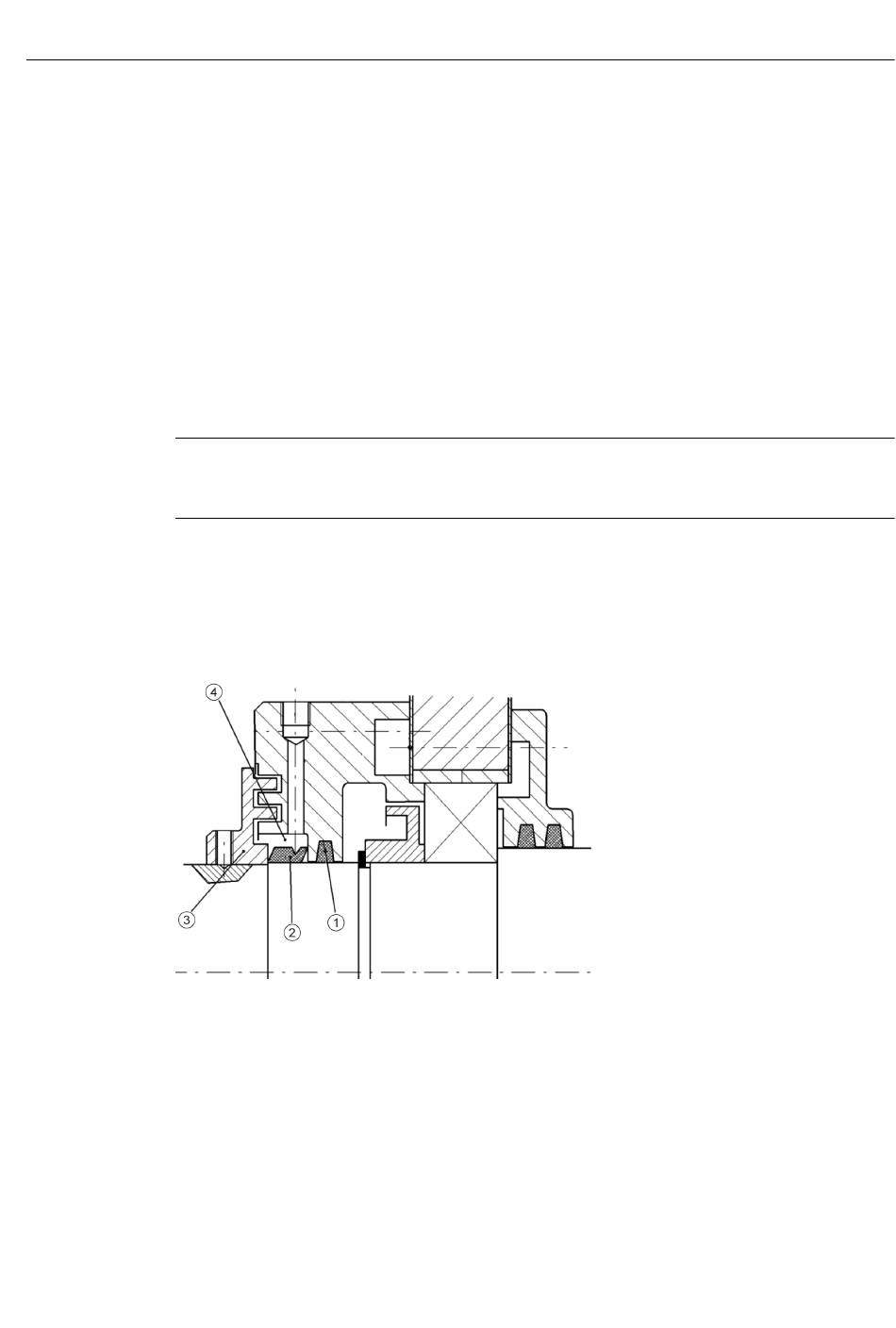

Figure 9-4
1. Repérer les différents éléments des paliers en vue d'un réassemblage correct.
2. Supprimer le revêtement de protection sur l'arbre devant la bague à labyrinthe.
3. Retirer les trois vis sans tête radiales assurant l'immobilisation axiale de la bague.
4. Visser dans les trous ainsi dégagés des vis ou des goujons appropriés pour l'extraction.
5. Chauffer la bague à labyrinthe pendant l'extraction.
SIMOTICS FD 1LL1
Instructions de service 04/2016
③
Démontage de la bague à labyrinthe (schéma de principe)
Veiller à la bonne profondeur de vissage afin d'éviter de coincer l'arbre ou de détériorer le
filetage.
est fixée avec trois vis sans têtes, qui sont fixées solidement avec
Entretien
9.2 Remise en état
②
. Il n'est pas
135
