Entretien
9.2 Remise en état

Montage

Pour le montage du capot de ventilateur, procéder dans l'ordre inverse.
1. Mettre le capot de ventilateur en place et serrer les vis de fixation.
2. Veiller à ce que les éléments de fixation ne soient pas endommagés et qu'ils soient montés
9.2.2.2 Ventilateur extérieur en plastique
Les ventilateurs extérieurs en plastique disposent d'un tenon d'entraînement coulé comparable
à une clavette. Un circlip permet de protéger le ventilateur extérieur contre le décalage axial.
Démontage
1. Le ventilateur extérieur
2. Extraire le ventilateur extérieur manuellement.
Montage
1. Emmancher ensuite le ventilateur extérieur
2. Mettre en place le circlip
9.2.2.3 Ventilateur extérieur en tôle d'acier soudée
Sur le ventilateur extérieur en tôle d'acier soudée, le moyeu du ventilateur est emmanché sur
l'arbre. Le ventilateur est vissé sur le moyeu.
132
correctement.
Pour cela, utiliser de préférence des pinces de type DIN 5254.

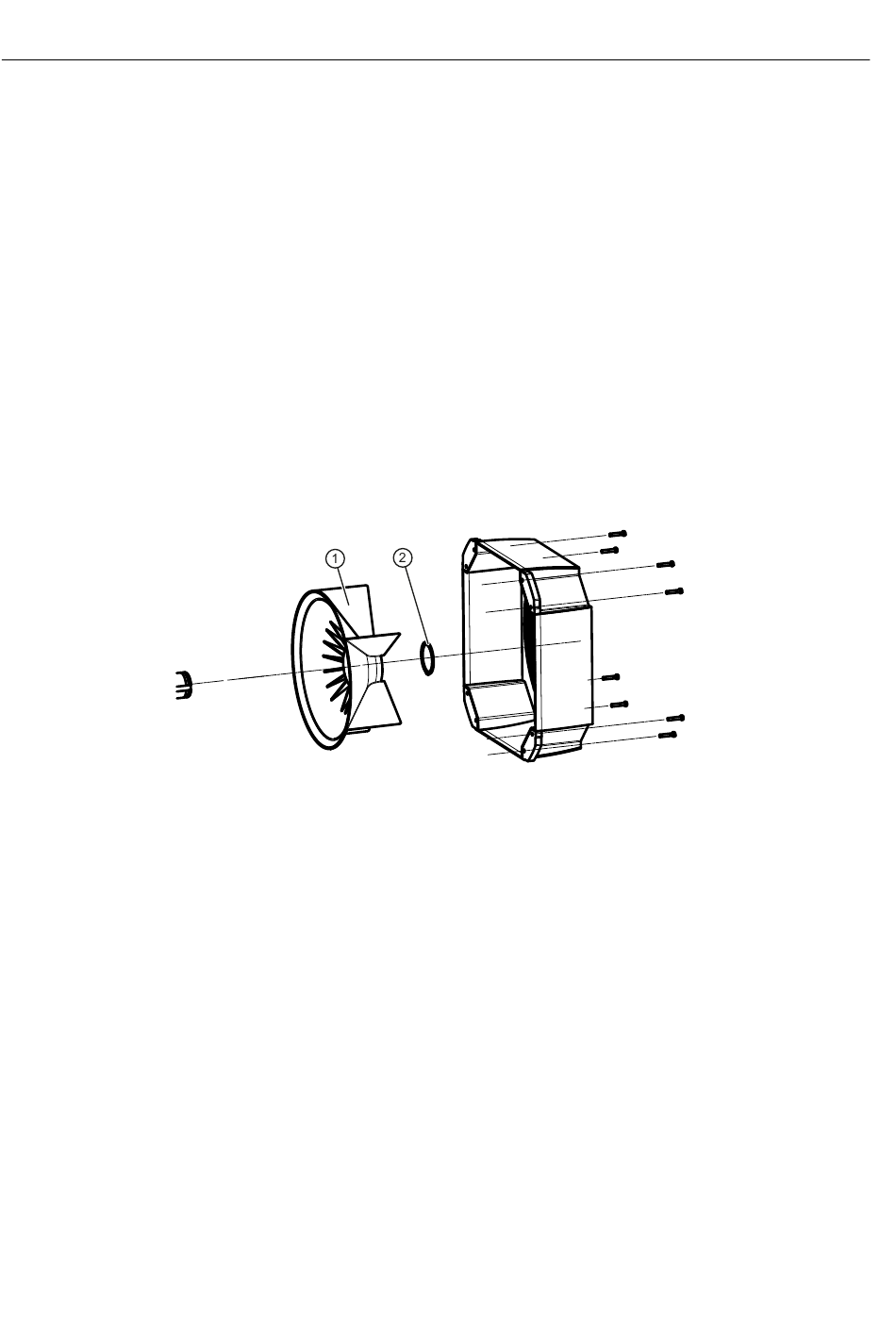

Figure 9-1 Ventilation (schéma de principe avec ventilateur radial)
place.
①
est fixé sur l'arbre au moyen d'un circlip
①
②
dans la rainure qui lui correspond. Vérifier qu'il est bien mis en
②
sur le bout d'arbre, jusqu'à la butée.
Instructions de service 04/2016
. Retirer le circlip.
SIMOTICS FD 1LL1
