Proline Promass F 200

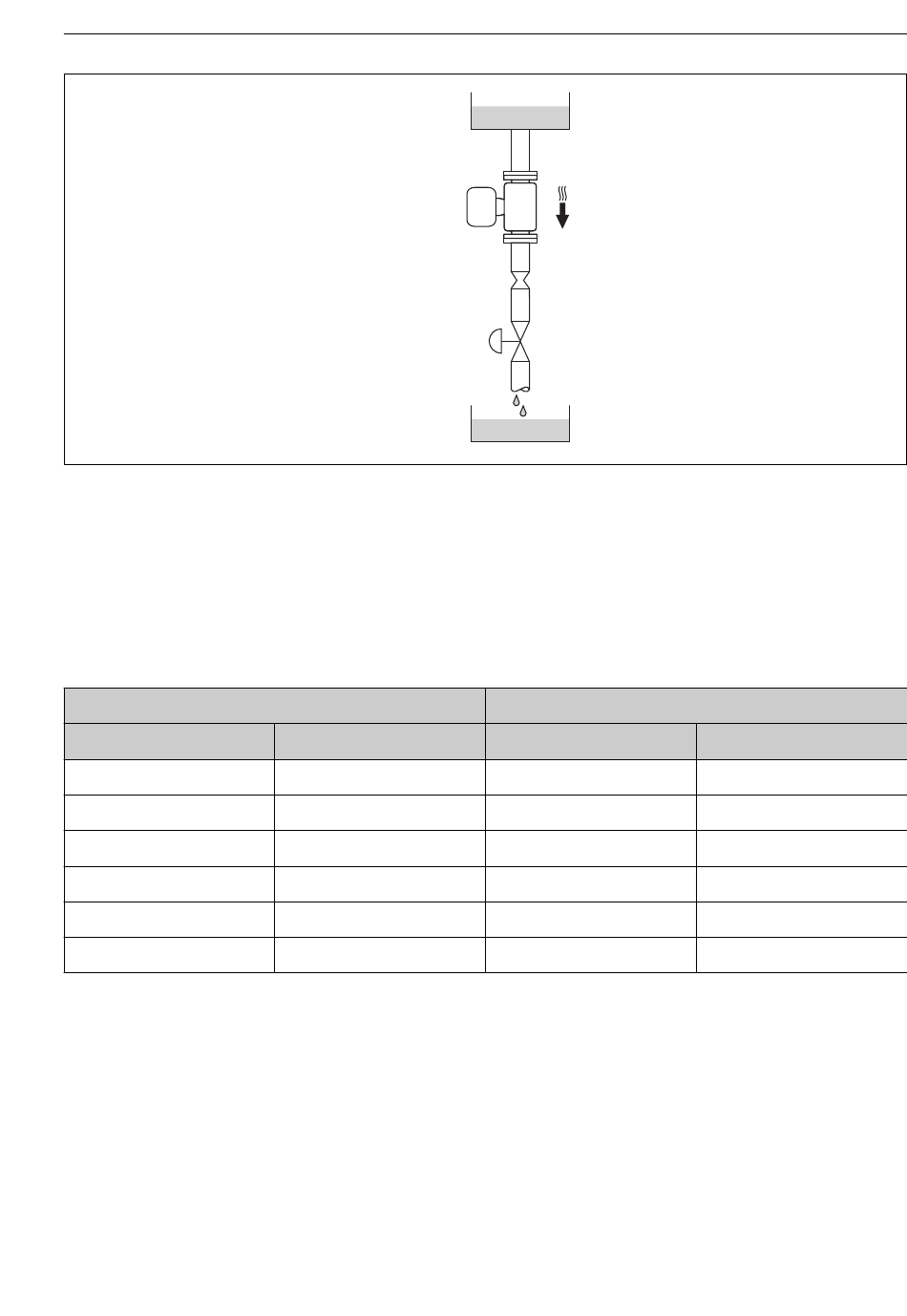

 2 Montage dans un écoulement gravitaire (par ex. applications de dosage)
1 Réservoir
2 Capteur
3 Diaphragme, restriction
4 Vanne
5 Cuve de dosage
[mm]
8
15
25
40
50
80

Position de montage

Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier
conformément au sens d' é coulement.
Endress+Hauser
1
2
3
4
5
DN
[in]
³⁄₈
½
1
1½
2
3
Ø diaphragme, restriction
[mm]
6
10
14
22
28
50
Montage
A0015596
[in]
0,24
0,40
0,55
0,87
1,10
1,97
13
