Raccordement option 4
+
E
-

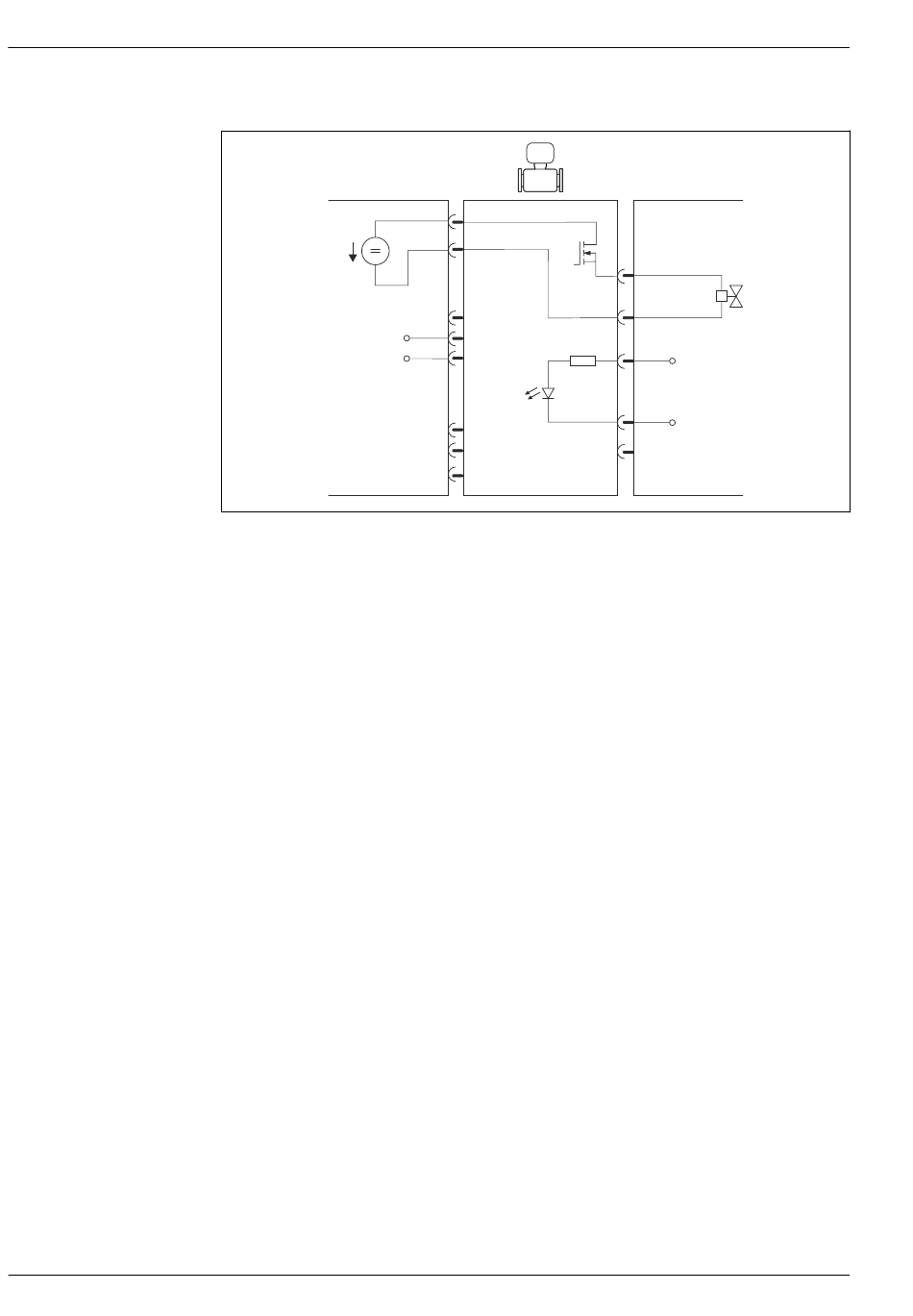

 4 Option batch avec 1 vanne
A Connecteur embrochable entrée
B Connecteur entrée
B.1 Tension d' a limentation +
B.2 Interface service
B.3 Interface service
B.4 Tension d' a limentation –
B.5 N.C.
B.6 Modbus A
B.7 Modbus B
B.8 Interface service
C Connecteur embrochable sortie batch
C.1 Entrée AUX +
C.2 Entrée AUX –
C.3 Batch –
C.4 Sortie batch +
C.5 N.C.
D Connecteur sortie batch
E Tension d' a limentation
F Vanne
A B
1
4
5
6
7
2
3
8
C D
4
F
3
1
2
5
Endress+Hauser
Dosimass
A0023238
