1MRS755565
Relais de protection de ligne
Manuel de l'opérateur
Avant d'assembler le bloc enfichable et le cadre qui appartiennent au
relais, vérifier que l'unité et le cadre ont le même numéro de
commande. Le numéro de commande est imprimé sur la plaque
inférieure à l'intérieur du cadre. Cependant, si un autre bloc
enfichable doit être utilisé en remplacement de l'unité d'origine,
s'assurer que les dix premiers caractères des numéros de commande
du bloc enfichable et du cadre sont identiques, comme dans
l'exemple suivant :
Numéro de commande du cadre du relais
Numéro de commande du bloc enfichable
Il est toutefois fortement recommandé que tous les caractères du numéro de
commande du bloc enfichable de remplacement, sauf ceux qui indiquent une pièce
de rechange, doivent correspondre à ceux situés sur le cadre. Autrement, il peut
résulter une perte de fonctionnalité significante dans l'application.
Le relais comprend un système de codage mécanique intégré ne permettant le
branchement d'un bloc enfichable que dans un cadre ayant des entrées courant et
tension correspondantes. Cela est utile pour prévenir l'apparition de situations
dangereuses, dans le cas où un bloc enfichable inadapté serait intégré dans un cadre
de relais.
Forcer un bloc enfichable incorrect dans le cadre détruit le relais et
risque de mener à des situations dangereuses.
Pour installer le bloc enfichable dans son cadre, vérifier d'abord que la poignée
inférieure est baissée dans sa position initiale puis pousser le bloc enfichable dans le
cadre jusqu'au déclic des dispositifs de fermeture; voir figure ci-dessous :

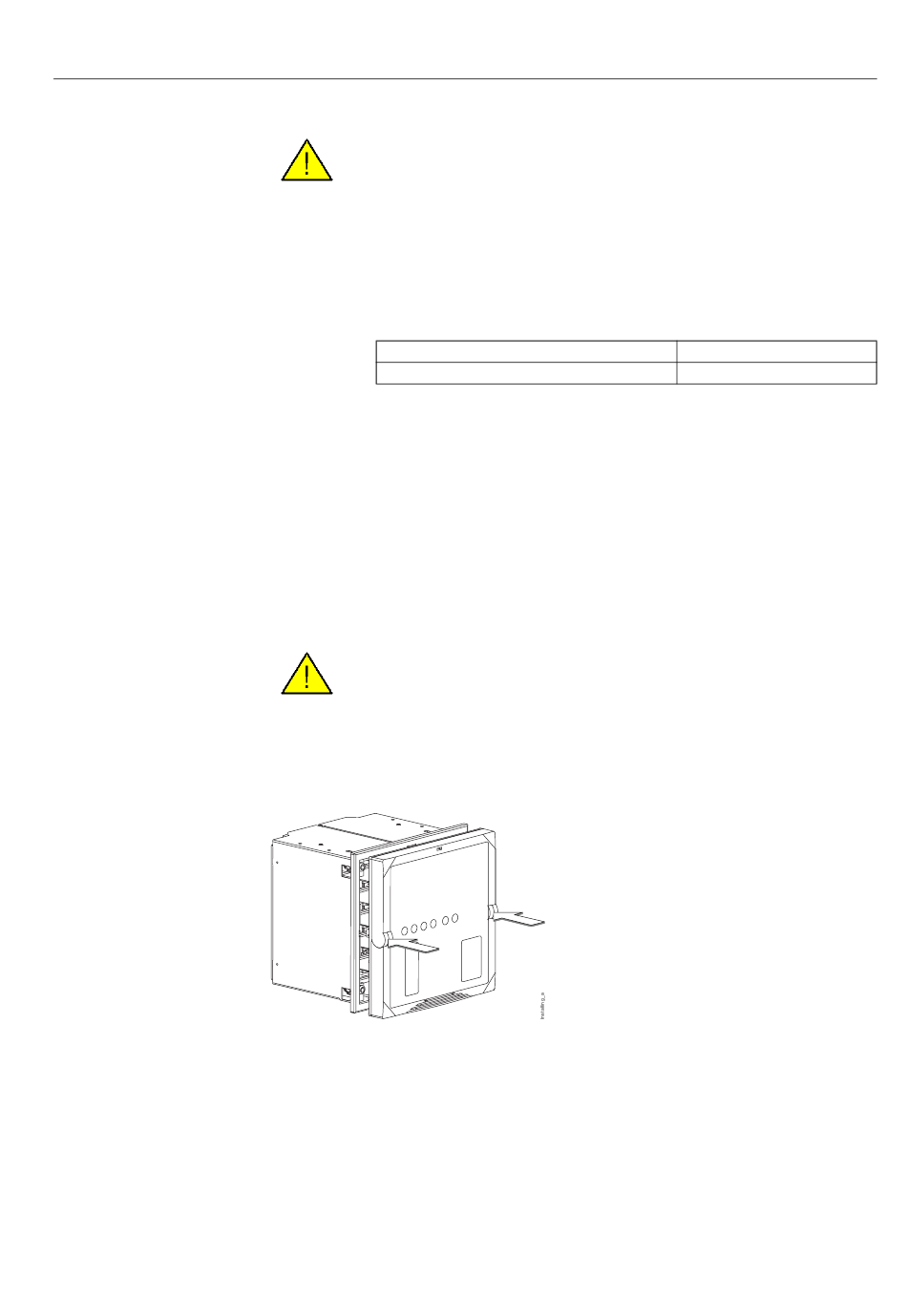

Fig. 3.4.2.-2 Installation du bloc enfichable dans le cadre
REF 610
REF610A55HCMP
REF610A55HCNR
39
