Autel MaxiCharger AC Wallbox Manuel D'utilisation page 31

Avant de connecter le câble Ethernet, nous vous recommandons de connecter d'abord
le câble Ethernet au presse-étoupe étanche pour câble Ethernet.
➢
Pour connecter le presse-étoupe étanche du câble Ethernet fourni :
1)
2)
3)

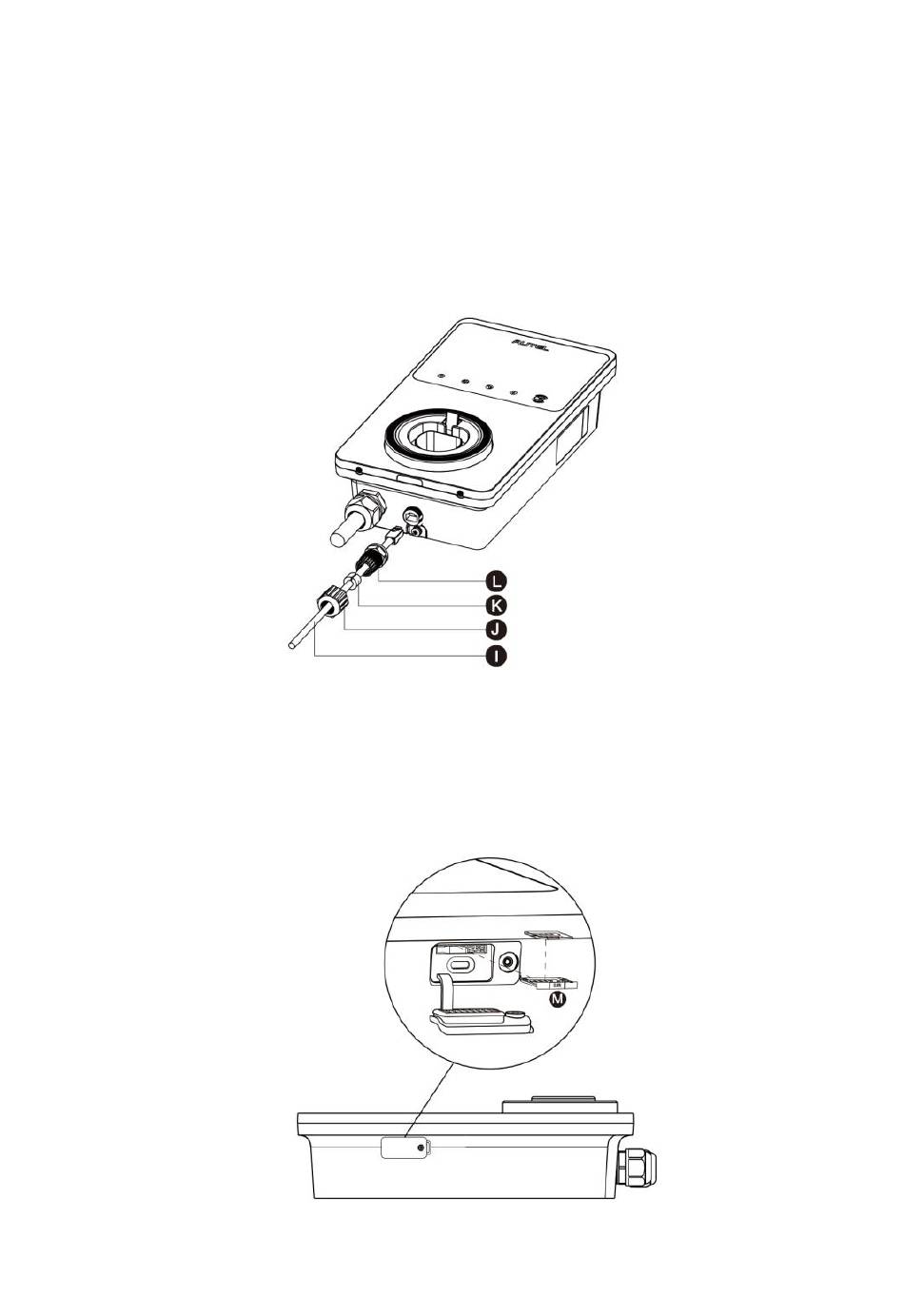

Figure 3-7 Connexion du presse-étoupe étanche pour câble Ethernet
2. Pour se connecter via une carte SIM, retirez le couvercle de la carte SIM en dévissant
d'abord la vis M3 x 10 à l'aide d'un tournevis de type T10. Ensuite, éjectez le plateau
de la carte SIM (I) à l'aide du tournevis et placez-y la carte. Assurez-vous que la carte
est correctement insérée. Réinstallez le couvercle de la carte SIM en suivant les
procédures ci-dessus dans l'ordre inverse.
Passez le câble Ethernet avec la fiche RJ45 (I) à travers l'écrou (J) et
le bouchon étanche (L) (laissez un espace entre eux).
Connectez l'anneau d'étanchéité (K) par son ouverture au câble
Ethernet et insérez-le dans le bouchon étanche.
Vissez l'écrou dans le bouchon étanche et assurez-vous qu'ils sont
bien fixés.
Figure 3-8 Insertion de la carte SIM
26
