Proservo NMS83
Système de mesure
Endress+Hauser
• D' u ne mesure de niveau simple à de grandes applications de process, les appareils de jaugeage de
cuves Endress+Hauser font partie intégrante des solutions de gestion de parc de stockage. Il existe
un grand nombre de protocoles de sortie de données pour une intégration facile dans de nombreux
systèmes communément utilisés.
• Un parfait exemple est le Tankvision d' E ndress+Hauser. Tankvision est un système modulable
permettant la gestion locale des cuves pour des boucles multiples via les protocoles Modbus ou V1.
Les données accumulées sont disponibles pour un SNCC ou tout autre système de gestion de
l' i nstallation via une liaison hôte.
11
7
1
2 3

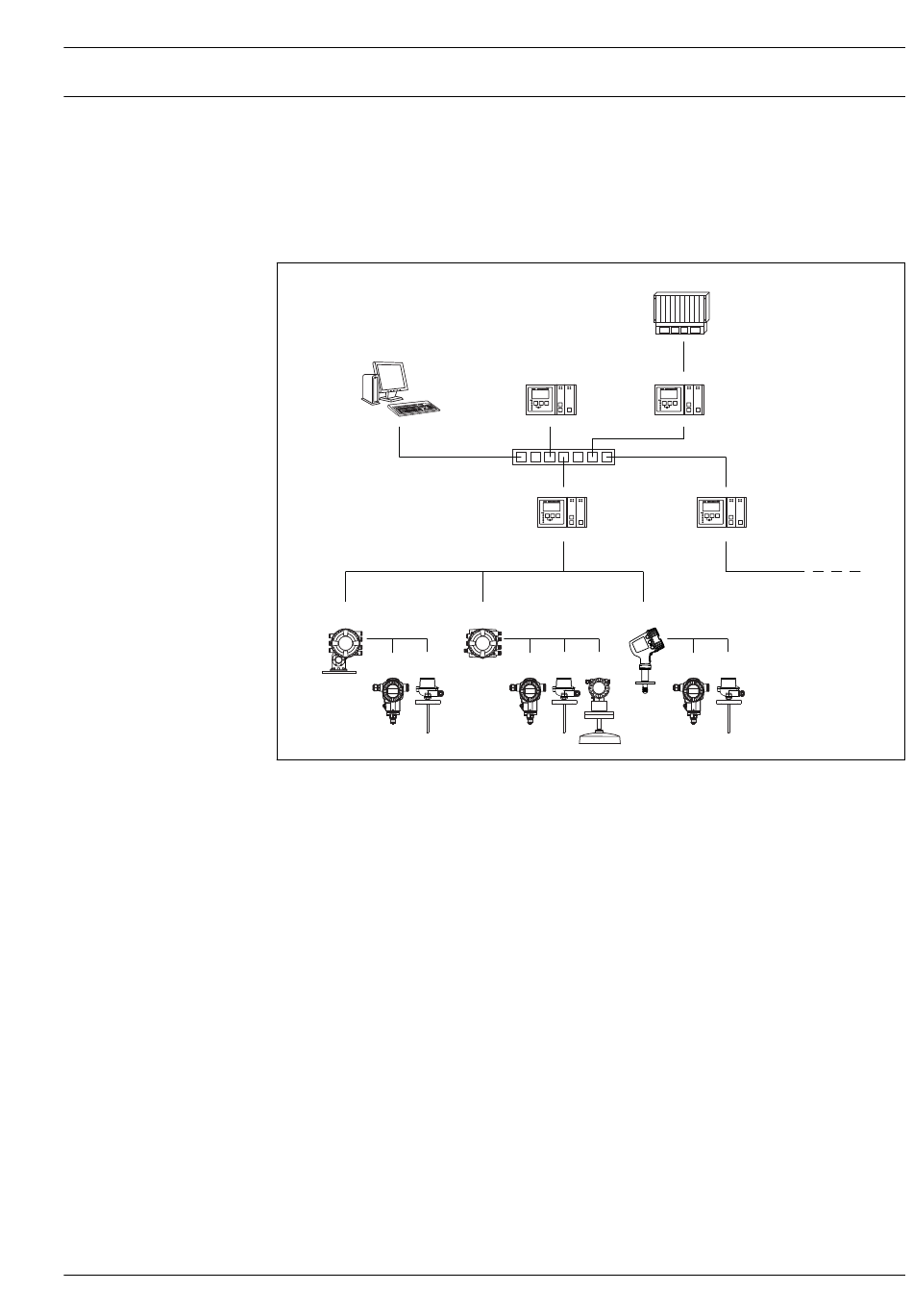

 6 Intégration des appareils de jaugeage de cuves dans un système de gestion des stocks (exemple typique)
1 Proservo NMS8x
2 Transmetteur de pression (par ex. Cerabar)
3 Température instantanée (par ex. thermomètre modulaire)
4 Tankside Monitor NRF81
5 Micropilot S FMR5xx
6 Micropilot NMR8x
7 Protocole de terrain (par ex. Modbus, V1)
8 Tankvision Tank Scanner NXA820
9 Ethernet
10 Commutateur Ethernet
11 Navigateur Internet
12 Tankvision Data Concentrator NXA821
13 Tankvision Host Link NXA822
14 Modbus
15 SNCC ou API
12
NXA820
10
9
8
NXA820
4
2 3 5
15
14
13
NXA820
8
NXA820
6
2 3
A0030168
