aPPLICaTION

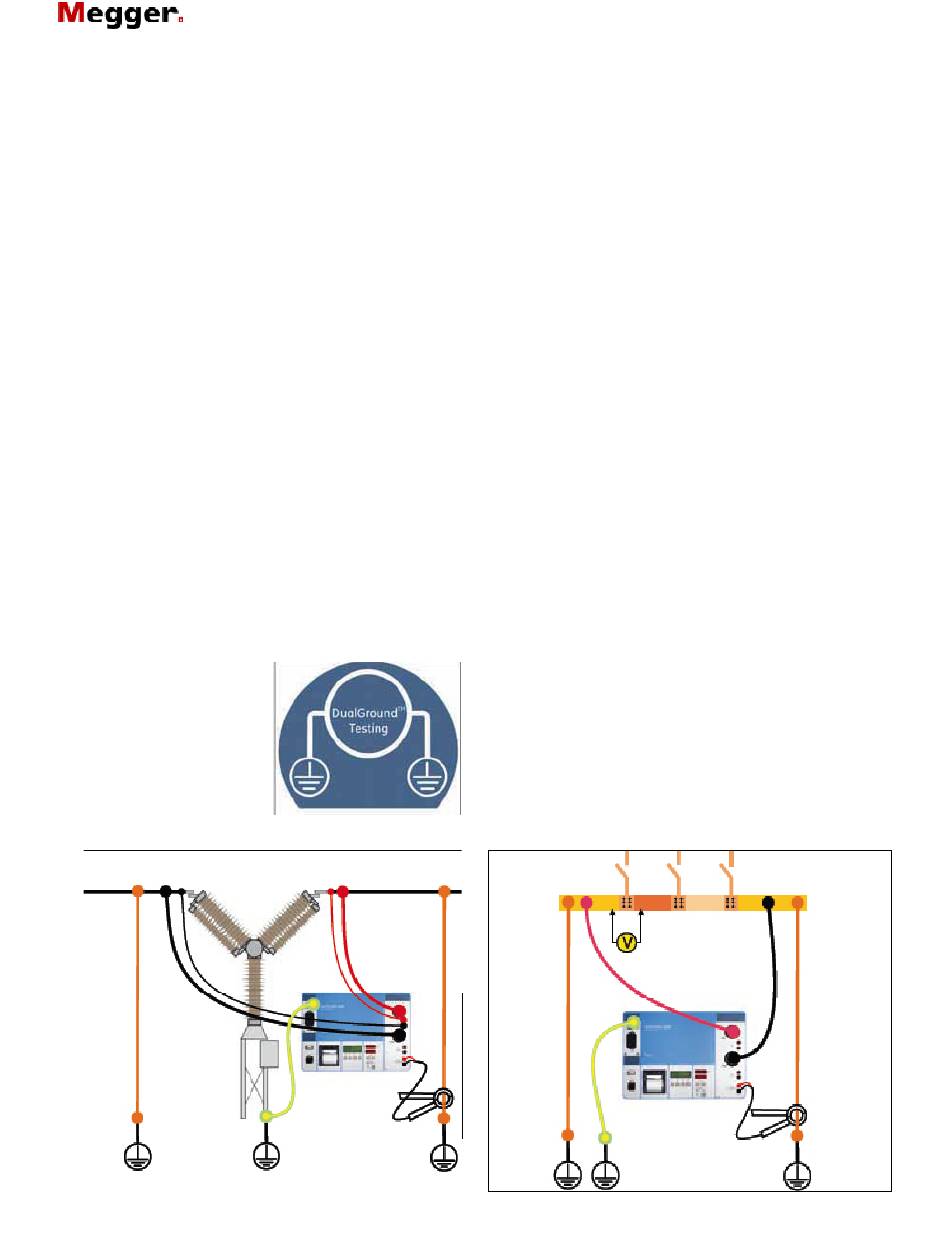

Test de disjoncteur utilisant la méthode DUAL
GROUND
1 Soyez sûrs que la ligne soit déconnectée des deux côtés
du disjoncteur.
2 Connectez le disjoncteur des deux côtés à la terre et véri-
fiez qu'il soit fermé.
3 Connectez le MJOLNER600.
4 Connectez les câbles.
5 Appliquez une pince de courant externe sur l'un des
câbles et connectez les sorties de la pince au MJOLNER600
6 Choissisez le courant de test.
7 Dans « Setup Menu », installer la pince de courant sur « ON »
et réglez la sensibilité adéquate de la pince de courant
que vous utilisez
8 Appuyez sur « START / STOP »
9 Les résultats sont affichés après quelques secondes
Les résultats sont sauvegardés et vous pouvez les
imprimer ou réaliser un nouveau test.
CaRaCTERISTIQUES
Test automatique Micro processeur
Robuste et portable
Test sécurisé
Equipement et méthodes
qui supporte les tests
DualGroundTM asso-
ciés avec le symbole Dual
Ground. Ce symbole certifie
que la technologie et les
méthodes sont sûres, rapi-
des et simple d'exécution
des deux côtés de la terre.
Caractéristique de sécurité supplémentaire. Vous réalisez les tests
avec les deux côtés du disjoncteur à la terre
Valise légère qui résiste à
l'humidité et à la poussière
DualGround télécommandé
Mesure de la résistance des connecteurs de jeux de
barres
1. S'assurer que l'alimentation est coupée et que l'objet à
tester est relié à la terre.
2. Relier le micro-ohmmètre à la terre.
3. Lors des branchements, s'assurer que le commutateur
ON/OFF du microhmmètre est sur OFF.
4. Brancher les câbles d'intensité du micro-ohmmètre sur
l'objet à tester. Ne pas brancher les câbles de mesure. La
mesure s'effectue manuellement à l'aide d'un voltmètre
portable.
5. Allumer le MJOLNER600.
6. Choisir "MAN" avec le bouton <FUNC>.
7. Mettre le courant de sortie à zéro pour commencer la
mesure.
8. Augmenter le courant jusqu'à la valeur souhaitée (par
exemple : 100 A).
9. A l'aide d'un voltmètre externe, mesurer la chute de ten-
sion(différence de potentiel) sur chaque élément de con-
tact dans chaque section du jeu de barres à tester. Le volt
mètre doit être en mode c.c..
10. Calculer ensuite la résistance correspondante. Exemple:
Pour une chute de tension de 0,0067 V avec un courant
de 100 A, la résistance sera de 0,0067/100 , soit 67 µΩ.
Note : La méthode ci-dessus peut être réalisée en utilisant
un TM1800 pour mesurer et sauvegarder les résultats. Elle
est applicable pour toutes les résistances qui mesurent des
contacts multiples.(Ex : Contact de disjoncteur)
Voltmètre externe - Mesure la chute de tension à travers chaque
élément de contact sans que chaque section des jeux de barre soit
testée
MJOLNER600
Micro-ohmmètre
