4 Montage et installation

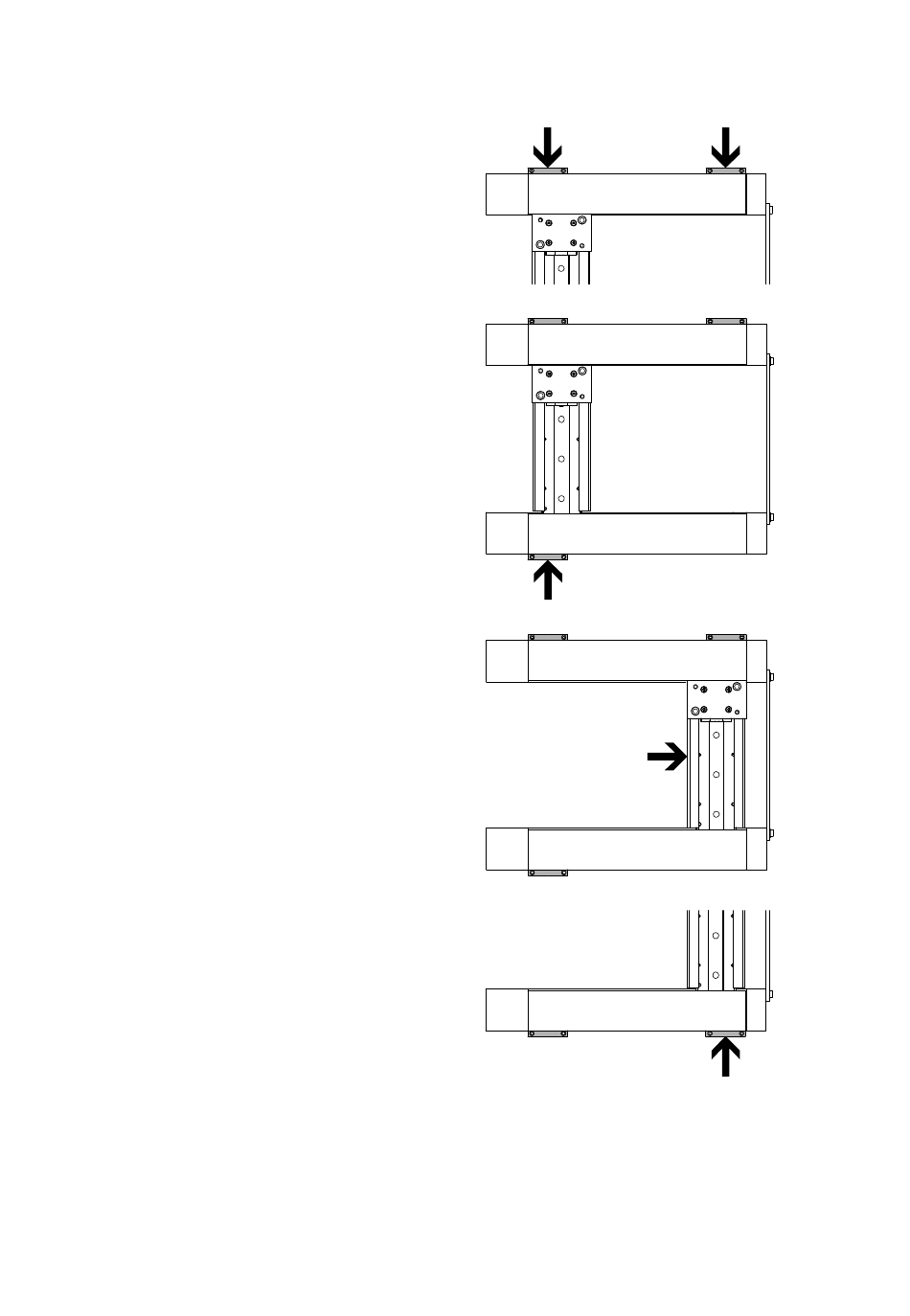

3. Monter d'abord uniquement un côté ou un
profilé du portique bidimensionnel au moyen
des fixations de profilé fournies MUE-50
(è 4.2.1 Utilisation de la fixation de profilé).
4. S'assurer que la traverse de l'axe Y est ajusté
en direction du capot de l'actionneur sur les
deux extrémités de profilé en position de
butée (è point 2).
5. Monter d'abord l'autre profilé du portique
bidimensionnel uniquement sur le capot de
l'actionneur au moyen des fixations de profilé
fournies MUE-50
(è 4.2.1 Utilisation de la fixation de profilé).
Lors de cette opération, s'assurer que le profil
ne peut pas se décaler.
6. Décaler la traverse Y du portique bidimension­
nel en direction de la culasse arrière en po­
sition de butée sur les deux extrémités de
profilé.
7. Monter le deuxième profilé sur la culasse
arrière au moyen des profilés de fixation
fournis MUE-50
(è 4.2.1 Utilisation de la fixation de profilé).
8. Serrer fermement toutes les vis des fixations de profilé (couple de serrage 1 Nm).
9. Pour terminer, retirer maintenant le dispositif de blocage du portique bidimensionnel.
