Possibilités de configuration
8.2.1 Affichage opérationnel

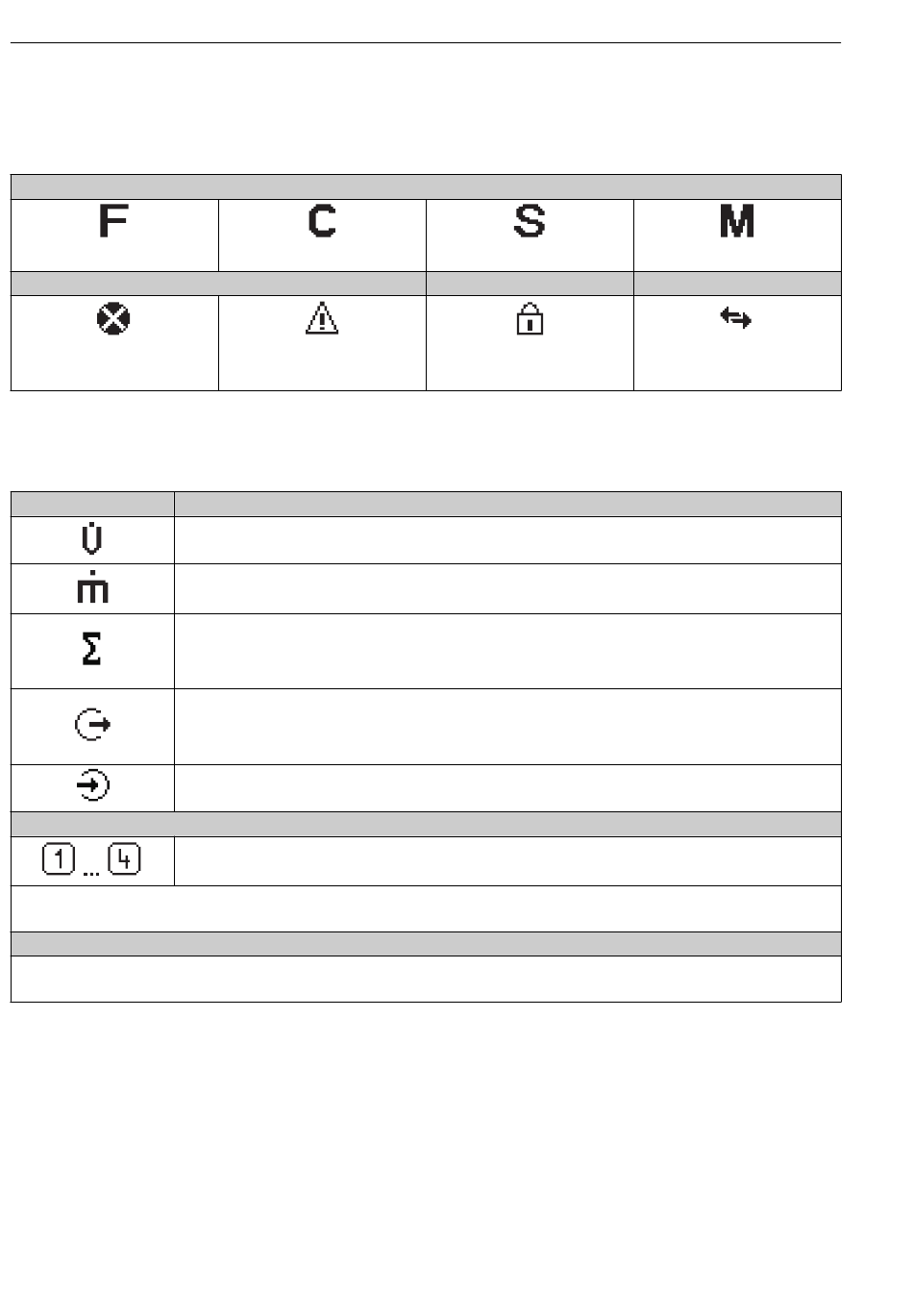

Zone d'état
Défaut
Comportement diagnostic
Alarme

Zone d'affichage

Grandeurs mesurées
Symbole Signification
Débit volumique
Débit massique
Totalisateur

Sortie

Entrée état
Symboles pour les numéros de voies
Voie 1...4
Le numéro de voie de mesure est seulement affiché en présence de plusieurs voies ayant le même type de grandeur de
mesure (par ex. totalisateurs 1...3).
Symbole pour le niveau diagnostic
Le niveau diagnostic se rapporte à un événement de diagnostic, qui concerne la grandeur de mesure affichée.
Pour les symboles : voir paragraphe "Zone d' é tat" (→  46)
8.2.2

Vue navigation

Zone d'état
Dans la zone d' é tat de la vue navigation apparaît en haut à droite :
• Dans le sous-menu
– Le code d' a ccès direct au paramètre sélectionné (par ex. 0022-1)
– En présence d' u n événement de diagnostic : niveau diagnostic et signal d' é tat
• Dans l' a ssistant
En présence d' u n événement de diagnostic : niveau diagnostic et signal d' é tat
46
Signaux d'état
Contrôle du fonctionnement En dehors des spécifications
Avertissement
Par l' i ntermédiaire du numéro de voie est indiqué lequel des trois totalisateurs est affiché.
Par l' i ntermédiaire du numéro de voie est indiqué laquelle des sorties courant est
représentée.
Verrouillage
Appareil verrouillé
Proline Promag D 400
Maintenance nécessaire
Communication
Configuration à distance
active
