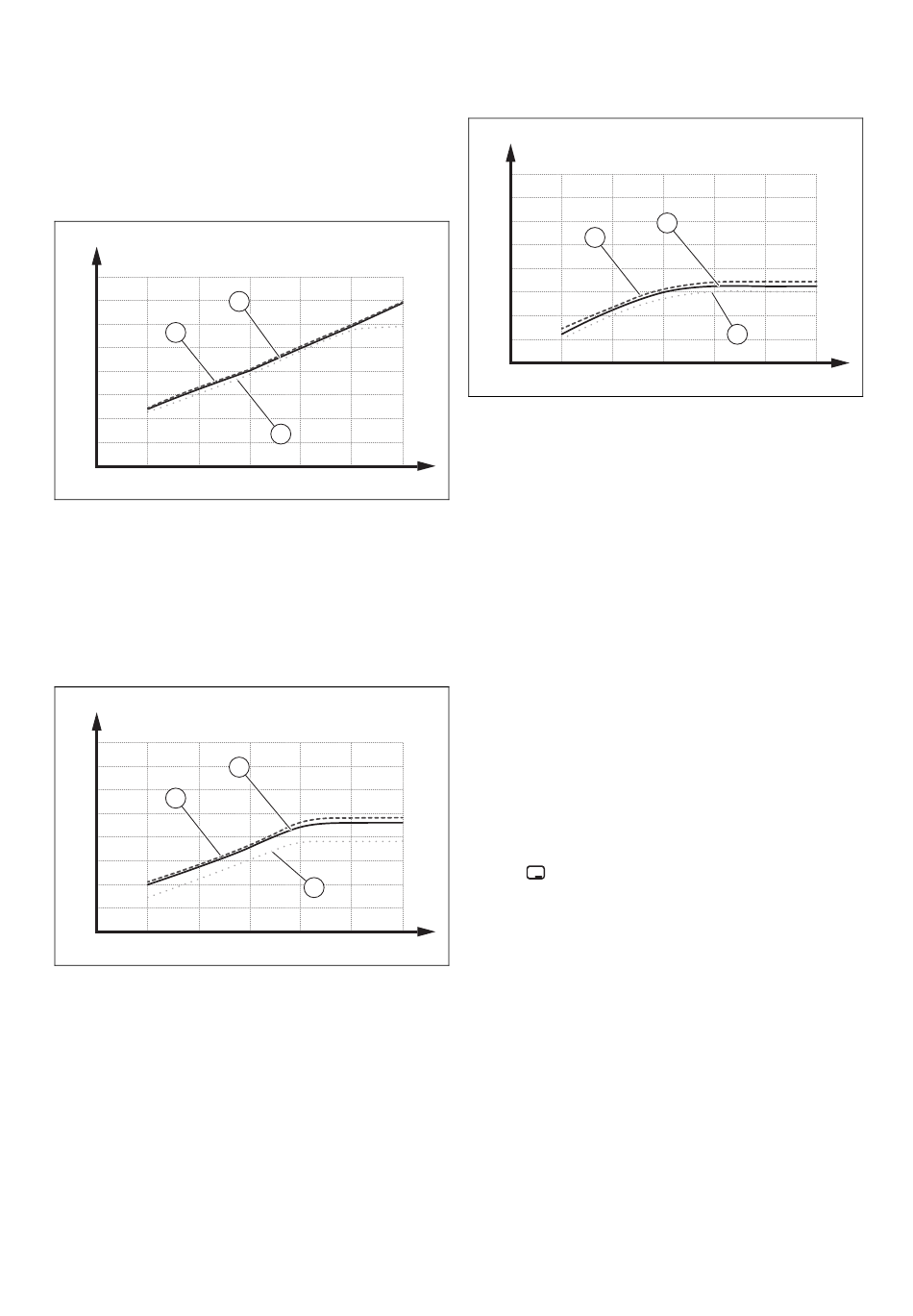

10.2.2 Hauteur manométrique résiduelle de la
pompe du circuit domestique
10.2.2.1 Hauteur manométrique résiduelle de la
pompe du circuit domestique VWF 5x/4 au
débit volumique nominal
A
800
700
600
1
500
400
300
200
100
0
40 50 60
1 Source de chaleur : air
2 Source de chaleur : sol
3 Source de chaleur :
nappe phréatique
10.2.2.2 Hauteur manométrique résiduelle de la
pompe du circuit domestique VWF 8x/4 au
débit volumique nominal
A
800
700
600
1
500
400
300
200
100
0
40 50 60
1 Source de chaleur : air
2 Source de chaleur : sol
3 Source de chaleur :
nappe phréatique
34
2
3
70 80 90 100
A Hauteur manomé-
trique résiduelle en hPa
(mbar)
B Puissance de pompe en
%
2
3
70 80 90 100
A Hauteur manomé-
trique résiduelle en hPa
(mbar)
B Puissance de pompe en
%
Notice d'installation et de maintenance flexoCOMPACT exclusive 0020213382_03
10.2.2.3 Hauteur manométrique résiduelle de la
pompe du circuit domestique VWF 11x/4 au
débit volumique nominal
A
800
700
600
1
500
400
300
200
100
0
40 50
1 Source de chaleur : air
2 Source de chaleur : sol
B
3 Source de chaleur :
nappe phréatique
10.2.3 Réglage de la pompe du circuit
géothermique
Si l'écart de température du côté de la source de chaleur
se situe en dessous de 2 K en service continu du fait des
faibles pertes de charge (tubage de grande section, faible
profondeur de forage, capteur air/eau glycolée à faible dis-
tance en cas de source de chaleur de type air), il est pos-
sible d'adapter la puissance de refoulement de la pompe en
conséquence. Le graphique suivant illustre les incidences
du réglage du mode de commande de la pompe sur les hau-
teurs manométriques résiduelles au débit volumique nominal
et pour un écart de température de 3 K du côté de la source
de chaleur.
Le réglage d'usine de la pompe du circuit géothermique dé-
pend du type de circuit et de la puissance normale.
▶
Rendez-vous dans l'option Menu → Accès technicien →
Installation → Val. dés. ppe géoth.
▶
Changez le réglage d'usine si nécessaire, puis validez
avec .
B
2
3
60 70 80 90
A Hauteur manomé-
trique résiduelle en hPa
(mbar)
B Puissance de pompe en
%
B
