Endress+Hauser Proline Promass 84a Information Technique page 26

26

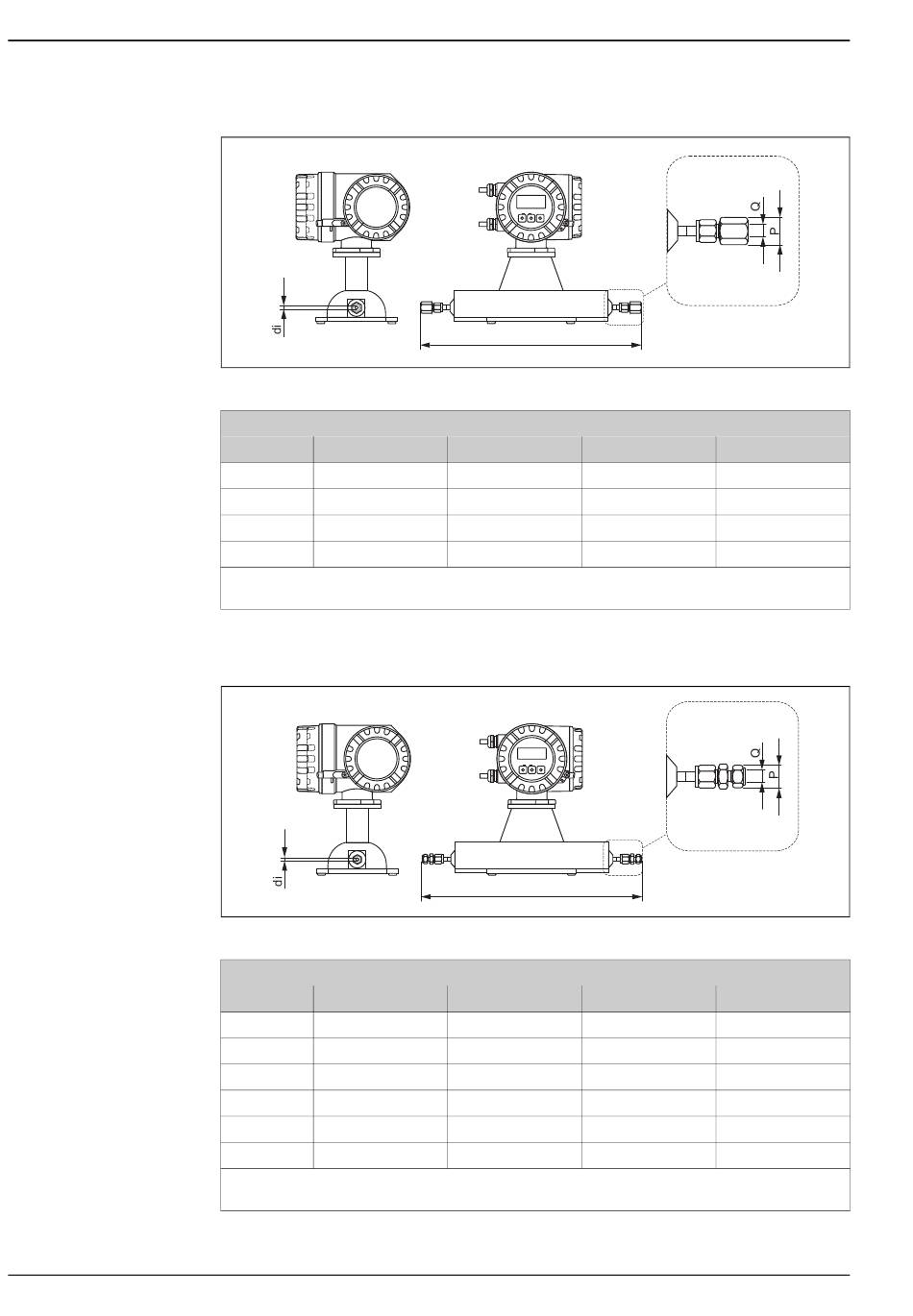

Raccord 4-VCO-4 avec set de montage : ¼" NPT-F
Set de montage raccord ¼" NPT-F : 1.4539/904L, Alloy C-22
DN L
2 443
1)
2 443
4 568
1)
4 568
Toutes les dimensions en [mm]; autres dimensions → page 21
1)
Version haute pression seulement disponible en 1.4539/904L
Raccord 4-VCO-4 avec set de montage : 1/8" ou ¼" SWAGELOK
Set de montage raccord SWAGELOK : 1.4539/904L
DN L
2 441,6
2 446,6
1)
2 441,6
1)
2 446,6
4 571,6
1)
4 571,6
Toutes les dimensions en [mm]; autres dimensions → page 21
1)Version haute pression
Esc
- +
E
+1.5
L
–2.0
P Q
Clé ¾" ¼" NPT
Clé ¾" ¼" NPT
Clé ¾" ¼" NPT
Clé ¾" ¼" NPT
Esc
-
+ E
+1.5
L
–2.0
P Q
Clé 7/16" 1/8"
Clé 9/16" ¼"
Clé 7/16" 1/8"
Clé 9/16" ¼"
Clé 9/16" ¼"
Clé 9/16" ¼"
Proline Promass 84A
a0003185-en
di
1,8
1,4
3,5
3,0
a0003186-en
di
1,8
1,8
1,4
1,4
3,5
3,0
