Proline Promass 84A
Principe de mesure
Endress+Hauser
Principe de fonctionnement et construction
La mesure repose sur le principe de la force de Coriolis. Cette force est générée lorsqu'un système est simulta-
nément soumis à des mouvements de translation et de rotation.
= 2 · Δm (v · ω)
F
C
F
= force de Coriolis
C
Δm = masse déplacée
ω = vitesse de rotation
v = vitesse radiale dans des systèmes en rotation ou en oscillation
La force de Coriolis dépend de la masse déplacée Δ m, de sa vitesse dans le système, donc du débit massique.
Le Promass exploite une oscillation à la place d'une vitesse de rotation constante ω.

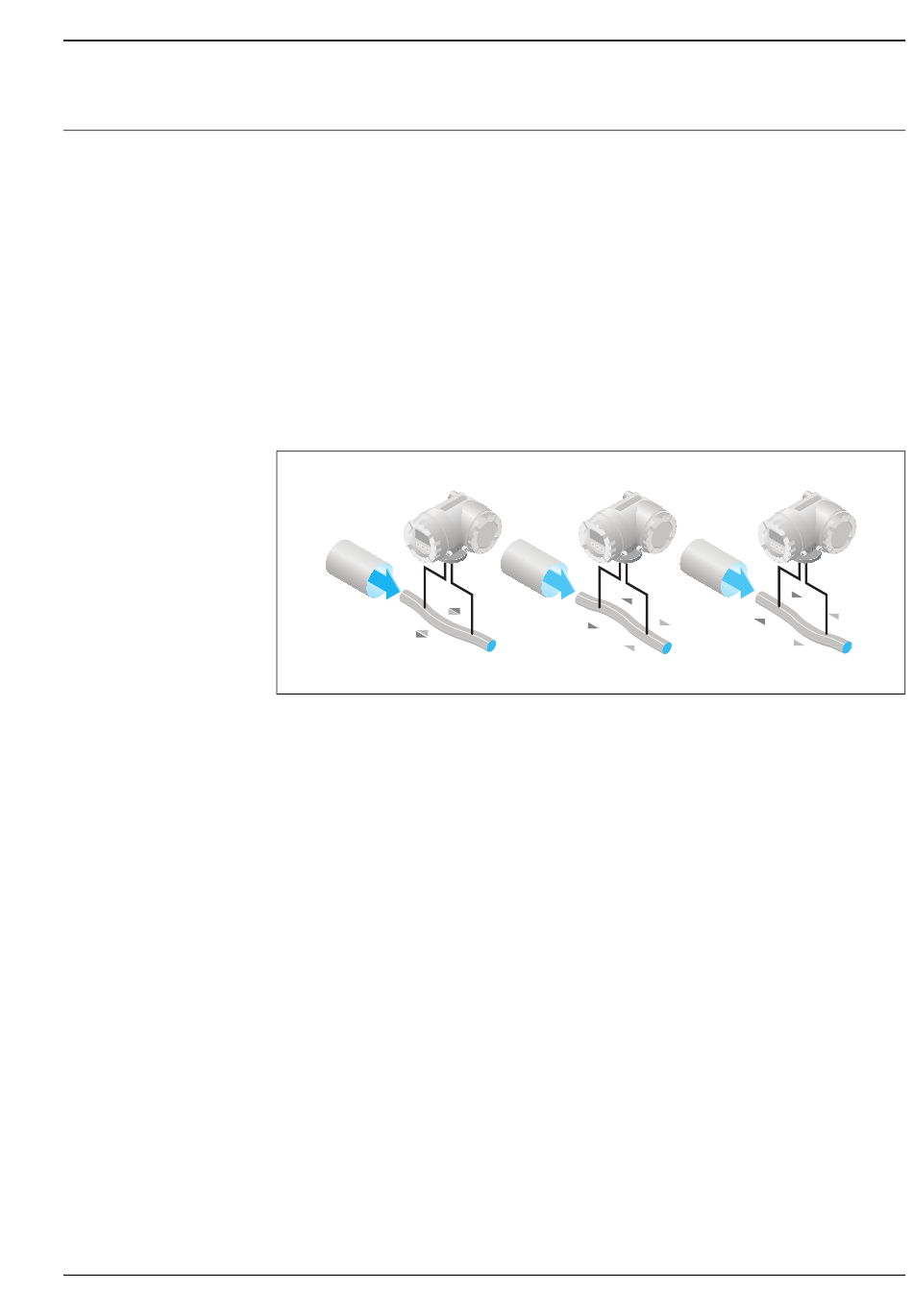

Le tube de mesure traversé par le produit est mis en oscillation. Les forces de Coriolis prenant naissance au
tube de mesure engendrent un décalage de phase de l'oscillation des tubes (voir figure) :
• En cas de débit nul, c'est à dire de produit au repos, l'oscillation mesurée aux points 1 et B est en phase, c'est
à dire sans déphasage (1).
• Lorsqu'il y a un débit massique l'oscillation des tubes est temporisée à l'entrée (2) et accélérée en sortie (3).
A
1
Le déphasage (A - B) est directement proportionnel au débit massique. Les oscillations des tubes de mesure sont
déterminées par des capteurs électrodynamiques à l'entrée et à la sortie.
En comparaison aux systèmes à deux tubes, d'autres solutions constructives sont nécessaires pour obtenir
l'équilibre du système monotube : pour le Promass A on aura installé une masse de référence interne.
Le principe de mesure fonctionne indépendamment de la température, de la pression, de la viscosité, de la con-
ductivité et du profil d'écoulement.
Mesure de masse volumique
Le tube de mesure est toujours amené à sa fréquence de résonance. Un changement de masse volumique et
donc de masse du système oscillant (tube de mesure et produit) engendre une régulation automatique de la
fréquence d'oscillation. La fréquence de résonance est ainsi fonction de la masse volumique du produit. Grâce
à cette relation, l'appareil délivre un signal en masse volumique indépendant du débit.
Mesure de température
Pour la compensation mathématique des effets thermiques, on mesure en outre la température au tube de
mesure.
Ce signal correspond à la température du produit. Il est disponible pour des besoins externes.
A
B
2
A
B
3
B
a0003383
3
