Endress+Hauser Proline Promass 84a Information Technique page 13

Proline Promass 84A
Endress+Hauser

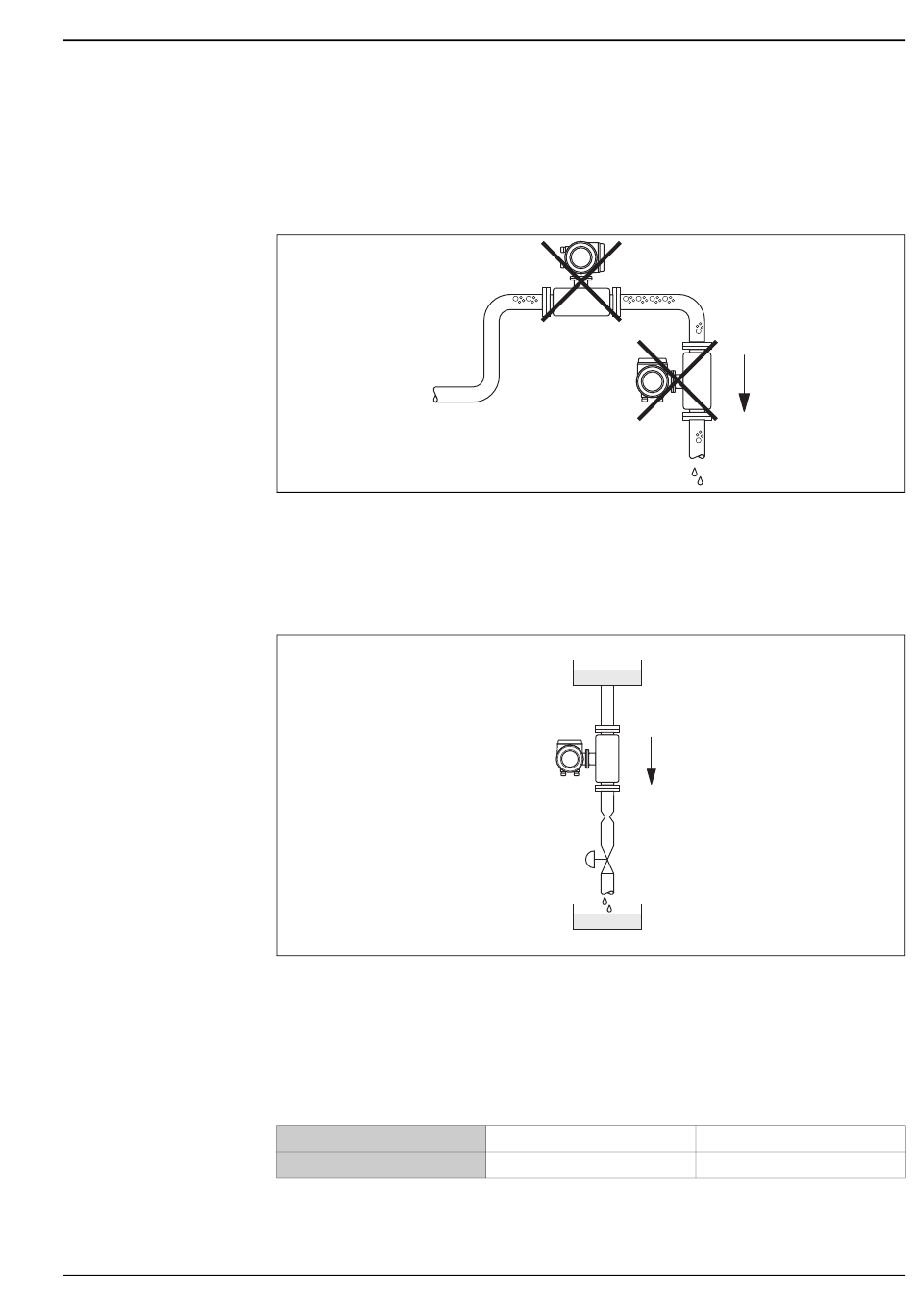

Point de montage
La formation de bulles d'air ou de gaz dans le tube de mesure peut générer des erreurs de mesures addition-
nelles.
Eviter de ce fait un montage aux points suivants dans la conduite :
• Pas d'installation au plus haut point d'une conduite. Risque de formation de bulles d'air !
• Pas d'installation immédiatement avant une sortie de conduite dans un écoulement gravitaire.
Point de montage
Le conseil d'installation représenté dans la suite permet cependant le montage dans un écoulement gravitaire
ouvert. Les restrictions ou la mise en place d'une vanne de section inférieure au diamètre nominal évitent le
fonctionnement à vide du capteur pendant la mesure.
Montage dans un écoulement gravitaire (par ex. en dosage)
1 Cuve de stockage
2 Capteur
3 Diaphragme, restriction (voir tableau)
4 Vanne
5 Réservoir de remplissage
DN [mm]
∅ Diaphragme, restriction
1
2
3
4
5
2
1,5
a0003605
a0003597
4
3,0
13
