Raccordement électrique
6.2.1

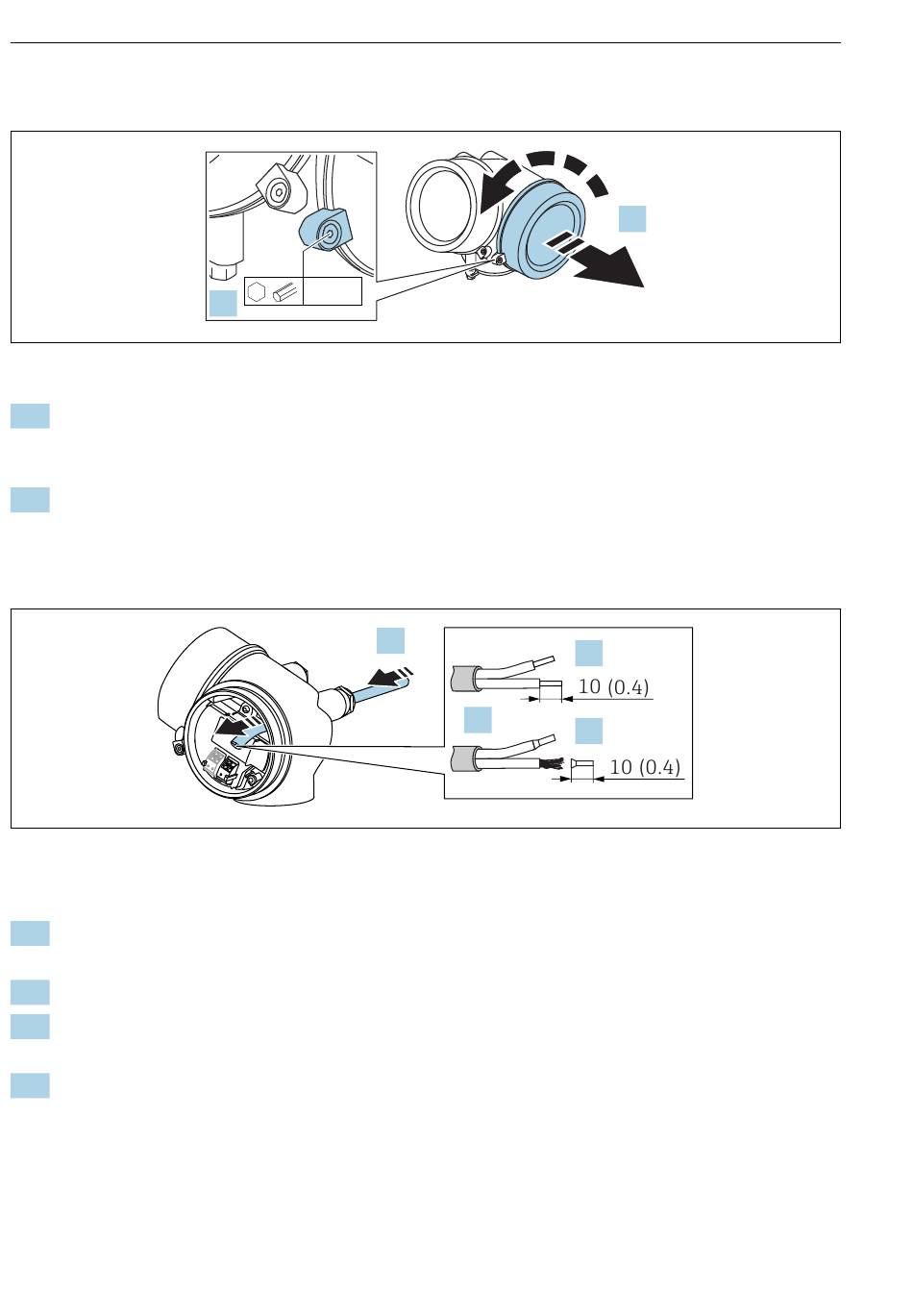

Ouverture du couvercle
1.
Desserrer la vis du crampon de sécurité du couvercle du compartiment de raccordement
à l' a ide d' u ne clé à six pans (3 mm) et tourner le crampon 90 ° dans le sens inverse des
aiguilles d' u ne montre.
2.
Dévisser le couvercle du compartiment de raccordement et contrôler le joint de
couvercle ; le remplacer si nécessaire.
6.2.2
Raccordement
6
Unité de mesure : mm (in)
1.
Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la
bague d' é tanchéité de l' e ntrée de câble.
2.
Retirer la gaine de câble.
3.
Dénuder les extrémités de câble 10 mm (0,4 in). Dans le cas de câbles torsadés, monter
également des extrémités préconfectionnées.
4.
Serrer fermement les presse-étoupe.
18
3 mm
1.
1.
Micropilot FMR50 FOUNDATION Fieldbus
2.
3.
2.
3.
A0021490
A0036418
