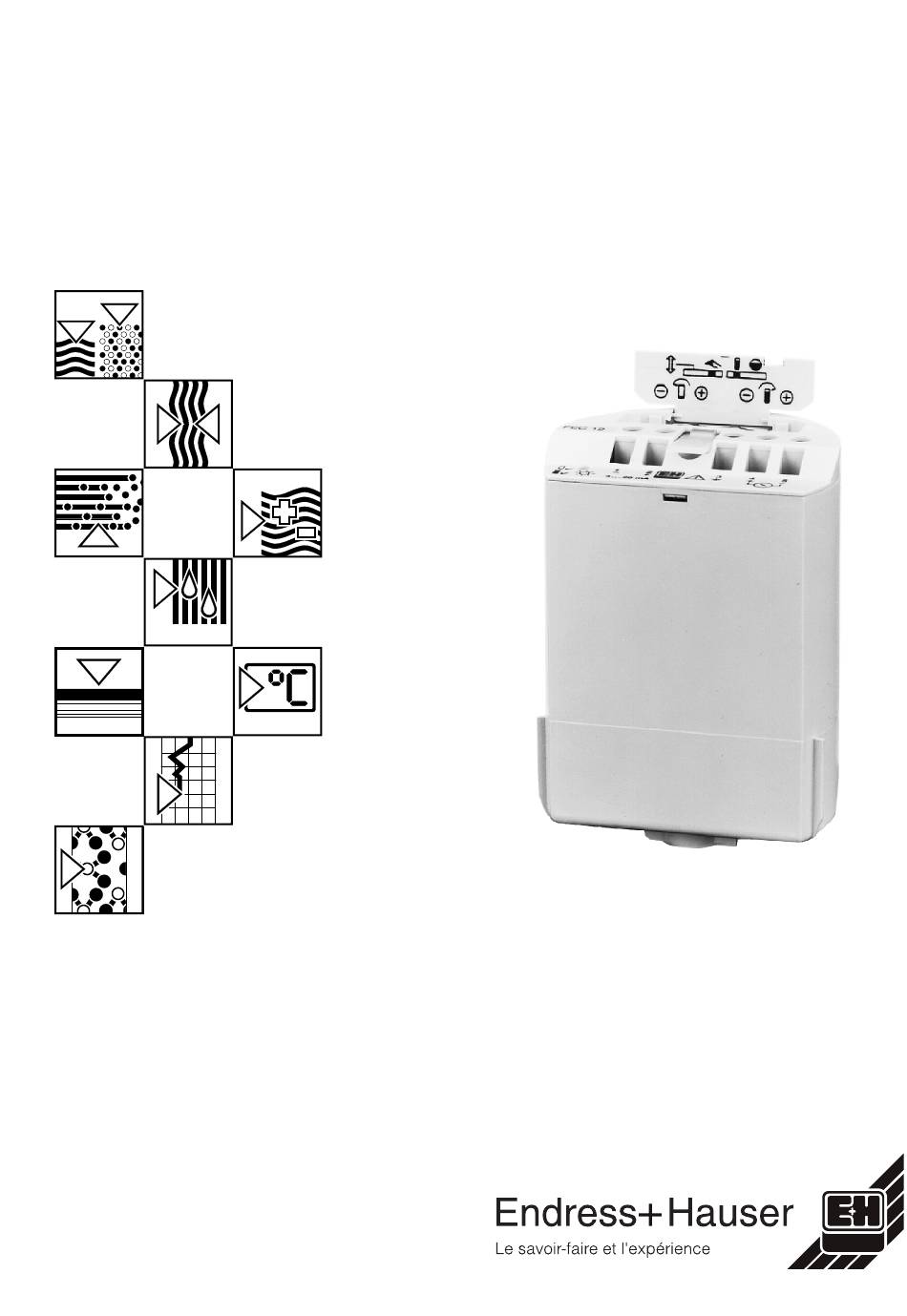

- Page 1 Electronique BA 149F.00/14/f/07.95 FEC 12 avec protocole INTENSOR Mesure de niveau Instructions de montage et de mise en service...
- Page 2 Electronique FEC 12 (INTENSOR) Mise en service condensée Cette mise en service condensée s’adresse au personnel spécialisé pour lui permet- tre de faire un réglage rapide. Les instructions complètes figurent dans les chapitres 3 à 5. Avertissement ! Seul le personnel qui a préalablement lu et compris les instructions contenues dans le manuel BA 149F est habilité...
- Page 3 6.5 Reprise des réglages de base ..18 En plus du présent manuel de mise en service, vous trouverez des informations sur Documentation l’utilisation de l’électronique FEC 12 dans la documentation suivante : complémentaire • Information technique TI 242F.00 : sondes Multicap DC ... E •...
- Page 4 Consignes de sécurité Electronique FEC 12 (INTENSOR) Consignes de sécurité Utilisation conforme à Cette électronique ne doit être utilisée que pour la mesure de niveau avec des son- l’objet des capacitives Multicap. Elle a été construite conformément aux dernières connaissances acquises en techni- ques de sécurité...
- Page 5 Introduction 1.1 Domaine d’application L’électronique FEC 12 est utilisée comme transmetteur pour les mesures de niveau se- lon le principe capacitif. Elle convertit la variation de capacité engendrée par la varia- tion de niveau en un courant contraint proportionnel à la capacité. Dans les réservoirs à...
- Page 6 Faire passer le câble deux fils à travers Exemple de raccordement de le passage de câble du boîtier de l’électronique FEC 12 dans le sonde. Pour cette liaison, il est possible boîtier de sonde ; d’utiliser un câble non blindé ou un câ- Pont 4-5 = diode Interlock shuntée...
- Page 7 Electronique FEC 12 (INTENSOR) Installation Pour raccorder le terminal portable, il faut insérer une charge dans le câble d’alimen- Charge tation. Après cette opération, le terminal peut être raccordé en n’importe quel endroit du câble et communiquer avec l’électronique. La valeur de la charge est indiquée dans le tableau ci-dessous.
- Page 8 Eléments de réglage Electronique FEC 12 (INTENSOR) Eléments de réglage Ce chapitre décrit les éléments de réglage de l’électronique, ainsi que la matrice de programmation du protocole INTENSOR pour le terminal portable VU 260 Z. 3.1 Eléments de réglage de l’électronique Les éléments de réglage de l’électronique sont protégés par un rabat.
- Page 9 3.2 Eléments d’affichage et de commande du terminal portable Commulog VU 260 Z L’électronique FEC 12 peut être paramétrée avec le terminal portable Commulog VU 260 Z (à partir de la version de software 1.6 pour VU 260 Z) ou avec le Silometer FMX 770.
- Page 10 être réutilisées lors d’un éventuel remplacement d’électronique, ceci évite- ra un réétalonnage complet (voir également chap. 6). 4.1 Etalonnage de base sur l’électronique FEC 12 Voici les données à entrer pour l’étalonnage de base de l’électronique : • type de linéarisation •...
- Page 11 Le commutateur de gauche permet d’effectuer le choix suivant : positionné à droite, le choix de la linéarisation s’effectue sur l’électronique FEC 12, sans qu’il soit possible de le modifier par le terminal portable. Positionné à gauche, le choix s’effectue par le terminal portable, et dans ce cas, le commutateur de droite est inactivé.
- Page 12 Etalonnage Electronique FEC 12 (INTENSOR) Variante : Le niveau doit être connu avec un maximum de précision et être le plus élevé possi- étalonnage dans le cas ble. En effet, un niveau insuffisant diminue la précision du point supérieur (corres- d’un réservoir presque...
- Page 13 Deux courbes caractéristiques de réservoirs sont disponibles au choix : linéaire ou Choix de la linéarisation cylindrique horizontal Remarque ! Le commutateur sur la gauche de l’électronique FEC 12 doit se trouver en position gauche pour permettre une linéarisation avec le terminal portable. Etape Matrice Affichage Entrée...
- Page 14 Etalonnage Electronique FEC 12 (INTENSOR) Etalonnage vide Etape Matrice Entrée Signification V0H1 Etalonnage vide «E» Ouvre la zone d’entrée Le réservoir est vide, la valeur de courant doit être réglée sur 4 mA «E» Confirme l’entrée Etalonnage plein Etape Matrice Entrée...
- Page 15 Electronique FEC 12 (INTENSOR) Etalonnage Le temps d’intégration peut être réglé dans la gamme 0 à 40 s. Dans le cas d’un pro- duit liquide, l’agitation à la surface du produit peut générer un affichage instable. Cet inconvénient est supprimé par augmentation de la constante de temps à l’aide du terminal portable.
- Page 16 Entrées relatives au point de mesure Electronique FEC 12 (INTENSOR) Entrées relatives au point de mesure 5.1 Verrouillage/déverrouillage des réglages Verrouillage L’entrée d’un code entre 1 et 11 ou entre 13 et 9998 avec le terminal portable ver- rouille les réglages effectués sur l’électronique.
- Page 17 Electronique FEC 12 (INTENSOR) Diagnostic et suppression des défauts Diagnostic et suppression des défauts 6.1 Message de défaut Le réglage usine entraîne le comportement suivant : Sortie en cas de défaut Lorsqu’un défaut apparaît dans la chaîne de mesure, l’appareil délivre un courant max.
- Page 18 Diagnostic et suppression des défauts Electronique FEC 12 (INTENSOR) Simulation Activer la simulation de la façon suivante : Etape Matrice Affichage Entrée Signification V9H6 Simulation La simulation n’est pas active «E» Ouvre la zone d’entrée Affichage se modifie La simulation est activée «E»...
- Page 19 Le courant se situe en dehors de la plage autorisée (4,0...20 mA ou 3,8 mA...20 mA). Il n’a aucun lien avec la valeur mesurée. 6.4 Remplacement de l’électronique FEC 12 Remarque ! Si vous souhaitez reporter les réglages de l’ancienne électronique sur la nouvelle, te- nez compte des instructions ci-dessous.
- Page 20 Diagnostic et suppression des défauts Electronique FEC 12 (INTENSOR) 6.5 Reprise des réglages de base Lorsqu’un remplacement d’électronique est nécessaire, on peut éviter la procédure d’étalonnage. Pour ceci, il faut d’abord interroger l’offset et la sensibilité avec le termi- nal portable. Ensuite, remplacer l’ancienne électronique par la nouvelle et introduire ces deux valeurs dans la nouvelle électronique.
