2 Installation

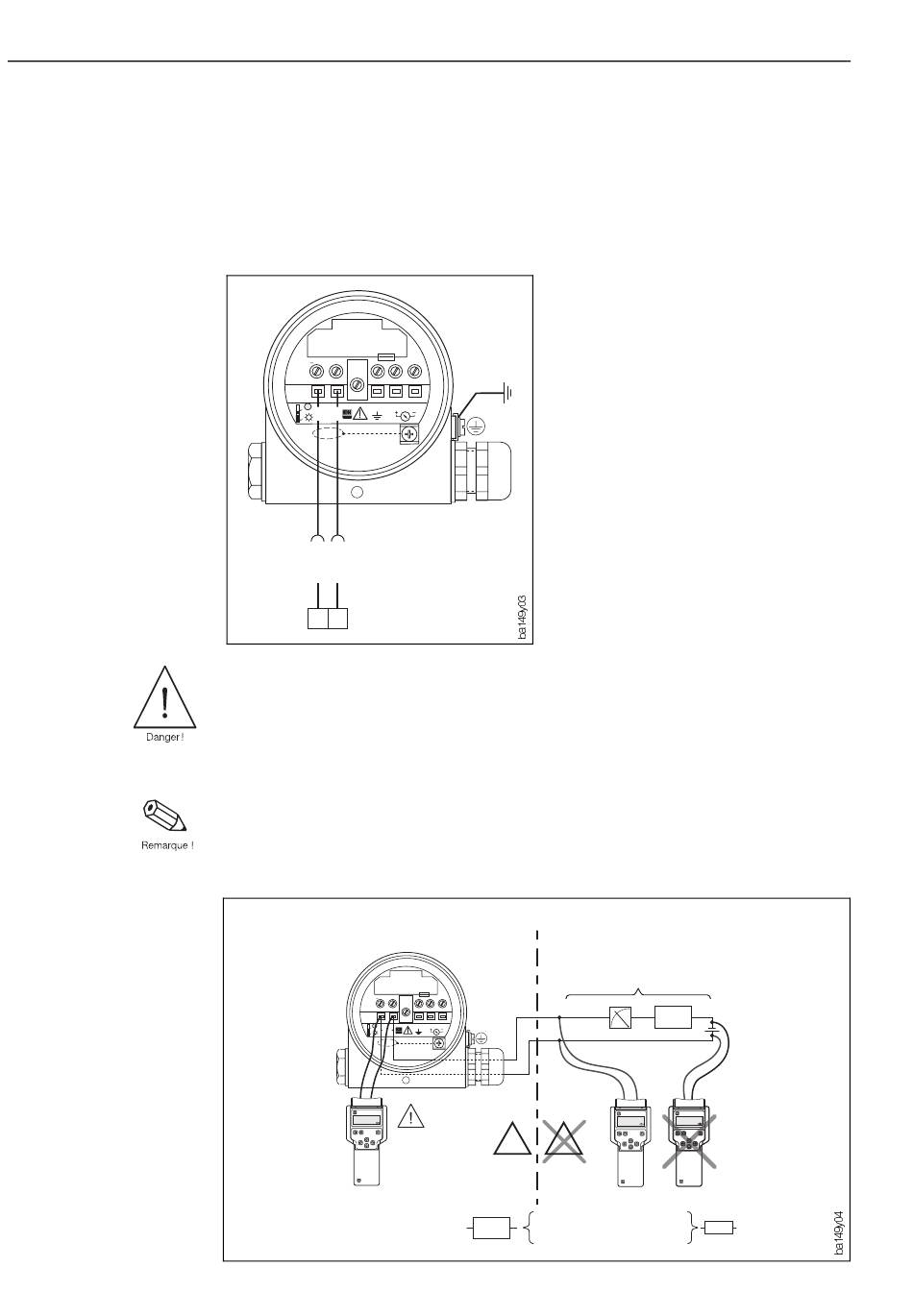

Fig. 3
Exemple de raccordement de
l'électronique FEC 12 dans le
boîtier de sonde ;
Pont 4-5 = diode Interlock shuntée
Fig. 4
Raccordement du terminal
portable à la charge ou au câble
d'alimentation
4
2 Installation
Ce chapitre décrit le raccordement électrique du module électronique.
Pour un remplacement de l'électronique voir chapitre 6.
2.1 Raccordement
FEC 12
1
3 4
1 2
d4 d2
FMX 770
ou
Alimentation
transmetteur
- +
Avertissement !
• Dans le cas d'une utilisation de la sonde en zone Ex, tenir compte pour le type et la
pose du câble de raccordement et de signalisation des instructions relatives à la
protection antidéflagrante.
• Les valeurs maximales admissibles pour la capacité et l'inductance figurent sur le
certificat de conformité.
Remarque !
Après avoir effectué le raccordement, veiller à ce que le couvercle soit bien serré et
que le passage de câble du boîtier de sonde soit étanche.
Terrain
FEC 12
1 2
4...20 mA
COMMULOG VU 260 Z
Pas autorisé en
protection Ex d
Faire passer le câble deux fils à travers
le passage de câble du boîtier de
sonde. Pour cette liaison, il est possible
d'utiliser un câble non blindé ou un câ-
ble standard multibrin. Si l'environne-
ment est soumis à de fortes interféren-
ces électromagnétiques, par exemple
5
dues à des machines ou des radios, il
faut utiliser un câble blindé. Dans ce
cas, raccorder le blindage par un côté à
la terre dans le boîtier de sonde unique-
ment.
Le câble d'alimentation deux fils est à
raccorder aux bornes 1 - et 2 + de l'élec-
tronique.
L'électronique est protégée contre les
inversions de polarité. Le conducteur de
terre noir de la sonde est toujours rac-
cordé à la borne 3.
Salle de contrôle
3 4 5
EX EX
Appareils quelconques ou
par ex. résistance
Electronique FEC 12 (INTENSOR)
min 150 Ω
4...20 mA
COMMULOG VU 260 Z COMMULOG VU 260 Z
min
150 Ω
