6 Mise en service
!
58
5.
Configuration du transfert de données cyclique :
– Toutes les données importantes sont décrites au chapitre "Intégration système"
(page 59).
– Pour une configuration pas à pas il est recommandé d'utiliser la "Documentation
de couplage" disponible auprès d'Endress+Hauser Process Solutions pour diffé-
rents systèmes d'automatisation et automates programmables industriels.
– Les données nécessaires pour la mise en service et la conception du réseau
peuvent être obtenues comme décrit à la page 59.
6.3.1
Changement d'échelle pour la valeur d'entrée
Dans l'Analog Input Function Bloc on peut mettre à l'échelle la valeur ou la gamme
d'entrée selon les exigences de l'automatisation.
Exemples
• L'unité système dans le Transducer Block est kg/h.
• La gamme de mesure du capteur est de 0...30 kg/h.
• La gamme de sortie vers le système d'automatisation doit être de 0...100%.
• L'échelle de la valeur mesurée du Transducer Block (valeur d'entrée) est modifiée
linéairement par le biais de l'échelle d'entrée PV_SCALE sur la gamme de sortie
souhaitée OUT_SCALE.
Groupe de paramètres PV_SCALE (voir manuel "Description des fonctions")
PV_SCALE_MIN (V1H0)
PV_SCALE_MAX (V1H1)
Groupe de paramètres OUT_SCALE (voir manuel "Description des fonctions")
OUT_SCALE_MIN (V1H3)
OUT_SCALE_MAX (V1H4)
OUT_UNIT (V1H5)
Il en résulte que pour une valeur d'entrée de 15 kg/h une valeur de 55% est émise par
le biais du paramètre OUT.

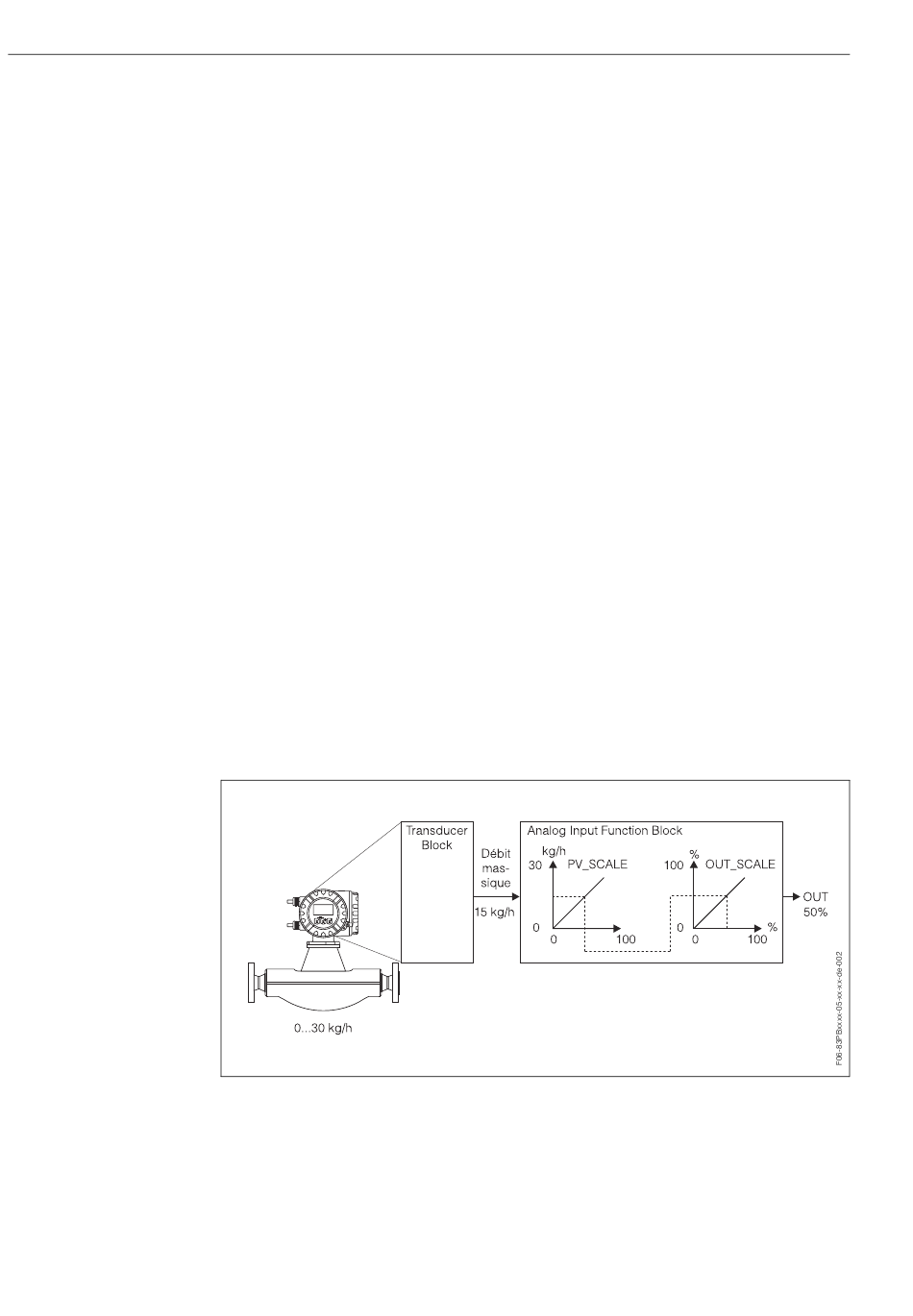

Fig. 29 : Mise à l'échelle de la valeur d'entrée pour l'Analog Input Function Block
Remarque !
OUT_UNIT n'a pas d'effet sur l'échelle. Il faut cependant la régler afin de pouvoir par
ex. la représenter dans l'affichage local.
→ 0
→ 30
→ 0
→ 100
→ [%]
Promass 80 PROFIBUS-PA
Endress+Hauser
