6
Contrôle externe via entrées numériques
Lorsqu'elle est associée à la trousse de câblage d'entrée numérique (n° de pièce 353129Z – Amande) ou à la trousse de câblage
d'automatisation RS-485 (n° de pièce 356324Z – Noir), la pompe peut être contrôlée de façon externe par des signaux d'entrée
numériques.
Remarque : Si la pompe est arrêtée manuellement à
l'aide de la touche Start/Stop (marche/arrêt), la pompe
ne fonctionnera pas tant que la touche Start/Stop
(marche/arrêt) n'aura pas été enfoncée. Si le voyant
start/stop (marche/arrêt) est allumé, la pompe est active
et peut être contrôlée de manière externe.
Le câble de communication fourni avec ces trousses
comporte un branchement étanche qui se branche dans
le port de communication de la pompe (Figure 5, page
5). L'extrémité opposée du câble comporte 6 ou 8
conducteurs définis dans Tableau 1.
Un signal de déclenchement est nécessaire pour contrôler
la pompe de manière externe via des entrées numériques.
Ce signal de sortie requis peut être fourni de l'une des
manières suivantes :
Par le mécanisme d'entraînement de la pompe.
Se reporter à Utilisation du signal de sortie de la
pompe.
Par un signal de basse tension externe. Se reporter à Utilisation d'un signal d'entrée externe, page 7.

Utilisation du signal de sortie de la pompe

1.
Faire passer le câble de communication du port de communication de la pompe (Figure 5, page 5) au compartiment
de câblage du système de contrôle.
2.
S'assurer que le câble atteint toutes les bornes nécessaires et qu'il est coupé à la longueur requise.
3.
Dénuder le câble de 3/4 po (19 mm).
4.
Dénuder tous les conducteurs 24 AWG de 1/2 po (13 mm).
5.
En cas d'utilisation d'une trousse de
câblage d'entrée numérique (n° 353129Z –
Amande) : Brancher le câble de communication
au système de contrôle, comme illustré à la
Figure 6A.
En cas d'utilisation d'une trousse
de câblage d'automatisation RS-485
(n° 356324Z – Noir) : Brancher le câble de
communication au système de contrôle, comme
illustré à la Figure 6B.
Remarque : Les conducteurs non utilisés
doivent être coupés et retirés conformément
aux codes électriques locaux et nationaux.
6.
À l'aide du clavier de la pompe, programmer
l'horloge interne de la pompe. Se reporter à
Réglage de l'horloge et de l'adresse de la pompe,
page 8.
7.
À l'aide du clavier de la pompe, régler le
PROGRAMME 1 à 0 tr/min et une durée de
24 heures. Se reporter à Programmation
d'horaires personnalisés, page 8.
8.
À l'aide du clavier de la pompe, désactiver
l'amorçage. Se reporter à Réglage de
l'amorçage, page 11.
9.
Lorsque vous êtes prêt à démarrer la pompe,
placer la pompe en mode contrôle externe
uniquement. Se reporter à Mode contrôle
externe uniquement, page 7.
10. Brancher le câble de communication dans
le port de communication de la pompe.
Guide d'utilisation et d'installation des pompes à vitesse variable commerciales WHISPERFLO
Définition
Sortie +24 V pour entrées numériques
RS-485 A
RS-485 B
ENTRÉE NUMÉRIQUE PROGRAMME 1
Entrée numérique PROGRAMME 2
Entrée numérique PROGRAMME 3
Entrée numérique NETTOYAGE RAPIDE
Mise à la terre

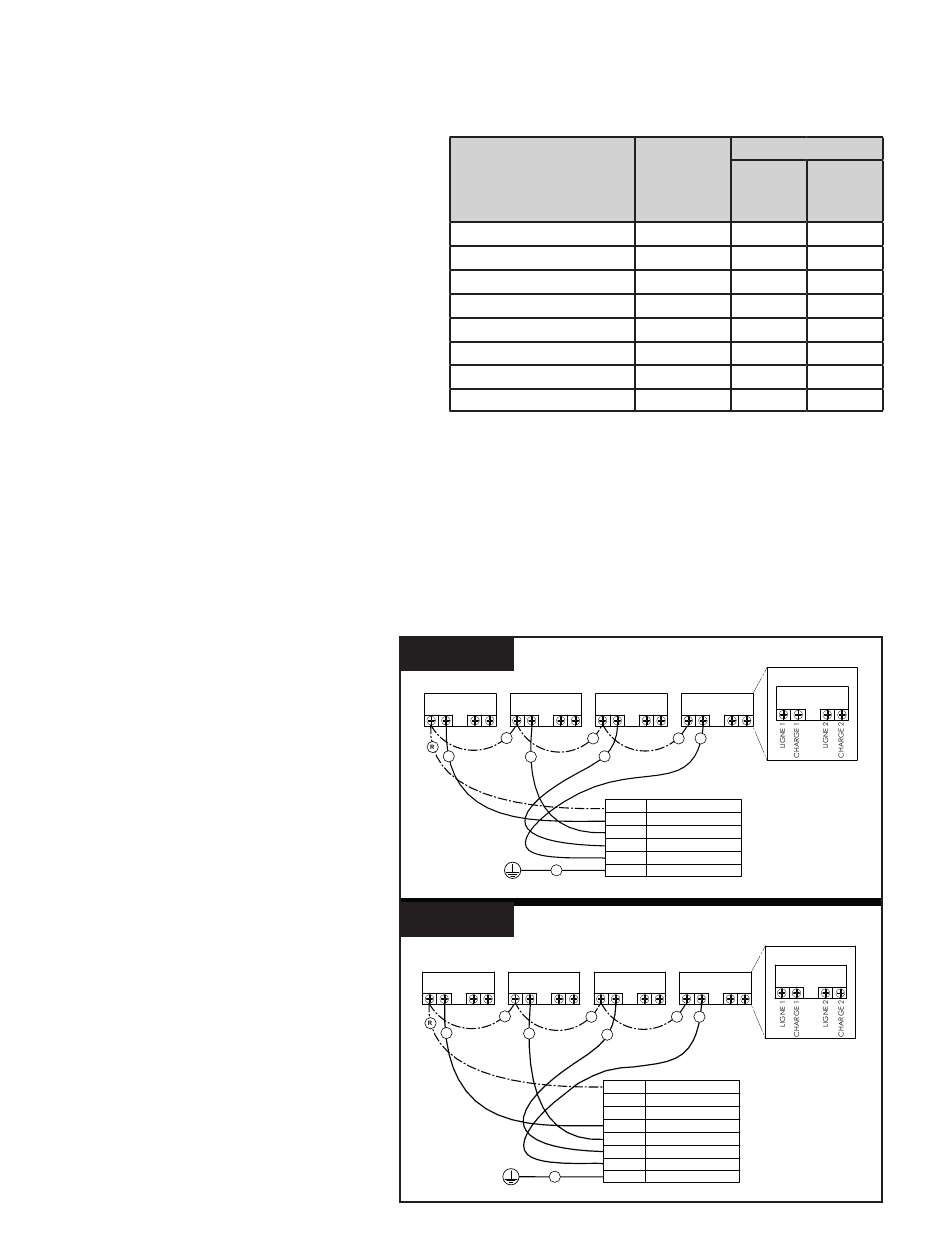

Figure 6A
Trousse de câblage d'entrée numérique
(N° de pièce 353129Z – Amande)
RELAIS 1
RELAIS 2
R
R
G
Y
K
Figure 6B
Trousse d'automatisation RS-485
(N° de pièce 356324Z – Noir)
RELAIS 1
RELAIS 2
R
R
W
Bl
K
Couleur du fil
Trousse
Portée
de câblage
du signal
353129Z
(amande)
0 à 20 mA
Rouge
-7 V à +12 V
-
-7 V à +12 V
-
0, 5 à 30 V CA/CC
Vert
0, 5 à 30 V CA/CC
Jaune
0, 5 à 30 V CA/CC
Orange
0,5 à 30 V CA/CC
Brun
0 V
Noir
Tableau 1
RELAIS D'ALIMENTATION
RELAIS 3
RELAIS 4
R
B
O
ROUG (R)
DÉCLENCHEUR SORTIE POUR ENTRÉE NUMÉRIQUE
VERT (G)
ENTRÉE NUMÉRIQUE VITESSE 1
JAUNE (Y)
ENTRÉE NUMÉRIQUE VITESSE 2
ORANGE (O) ENTRÉE NUMÉRIQUE VITESSE 3
BRUN (B)
ENTRÉE NUMÉRIQUE VITESSE 4
NOIR (K)
MISE À LA TERRE
RELAIS D'ALIMENTATION
RELAIS 3
RELAIS 4
R
B
O
ROUGE (R)
DÉCLENCHEUR SORTIE POUR ENTRÉE NUMÉRIQUE
VERT (G)
NON UTILISÉ
JAUNE (Y)
NON UTILISÉ
BLANC (W)
ENTRÉE NUMÉRIQUE VITESSE 1
BLEU (Bl)
ENTRÉE NUMÉRIQUE VITESSE 2
ORANGE (O) ENTRÉE NUMÉRIQUE VITESSE 3
BRUN (B)
ENTRÉE NUMÉRIQUE VITESSE 4
NOIR (K)
MISE À LA TERRE
XF
XF
®
VS et MAX-E-PRO
®
Trousse
de câblage
356324Z
(noir)
Rouge
Jaune
Vert
Blanc
Bleu
Orange
Brun
Noir
(DPST)
RELAIS
(DPST)
RELAIS
VS
