Contrôle externe via RS-485
Les instructions suivantes s'appliquent uniquement aux
pompes fabriquées après décembre 2020. Pour toutes
les autres pompes, se reporter à Contrôle externe via
entrées numériques, page 6.
Lorsqu'elle est associée à la trousse de câblage
d'automatisation RS-485 (n° de pièce 356324Z – Noir),
la pompe peut être contrôlée de façon externe par un système
de contrôle via un câble de communication RS-485.
Remarque : Lorsqu'elle est contrôlée de façon externe via
RS-485, la pompe ne peut fonctionner qu'en mode Vitesse.
Pour fonctionner en mode Débit, les entrées numériques
doivent être utilisées.
Remarque : Les systèmes de contrôle et de surveillance
IntelliConnect
ne peuvent PAS contrôler cette pompe
®
de manière externe via RS-485. La pompe devra être
connectée via des entrées numériques. Se reporter
à Contrôle externe via entrées numériques, page 6.
Remarque : Si la pompe est arrêtée manuellement à l'aide
de la touche Start/Stop (marche/arrêt), la pompe ne
fonctionnera pas tant que la touche Start/Stop (marche/
arrêt) n'aura pas été enfoncée. Si le voyantstart/stop
(marche/arrêt) est allumé, la pompe est active et peut
être contrôlée de manière externe.
Seuls les conducteurs VERT et JAUNE seront utilisés afin
de câbler la pompe pour un contrôle externe via RS-485.
Se reporter à la Figure 4.
Se reporter au manuel du système de contrôle pour
des renseignements spécifiques sur la façon de connecter
et de programmer votre pompe. Les systèmes de contrôle
utilisant un micrologiciel plus ancien peuvent exiger que
la pompe soit désignée comme « IntelliFlo VS ».
Port de communication
du système
d'automatisation
JAUNE

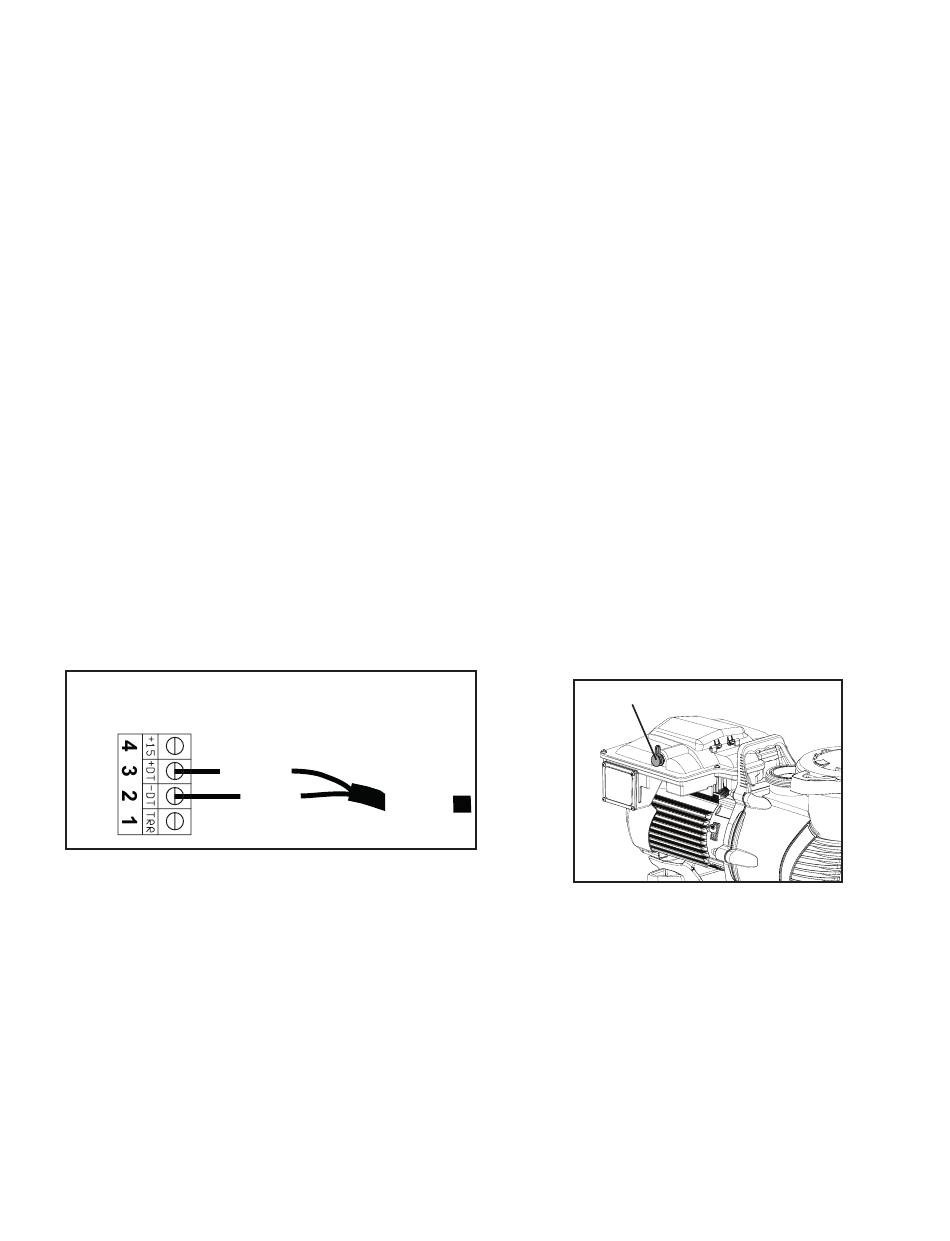

Figure 4
Guide d'utilisation et d'installation des pompes à vitesse variable commerciales WHISPERFLO
Remarque : Seuls les fils VERT
et JAUNE seront utilisés. Tous les
autres fils doivent être coupés au
niveau de la gaine du câble.
Depuis
VERT
la pompe
CÂBLAGE POUR UN CONTRÔLE EXTERNE
EN UTILISANT UN SIGNAL RS-485 :
1.
Faire passer le câble de communication du port
de communication de la pompe (Figure 5) au
compartiment de câblage du système de contrôle.
2.
S'assurer que le câble atteint toutes les bornes
nécessaires et qu'il est coupé à la longueur requise.
3.
Dénuder le câble de 3/4 po (19 mm).
4.
Dénuder les conducteurs 24 AWG VERT et JAUNE
de 1/2 po (13 mm).
5.
Réduire et retirer les conducteurs inutilisés conformément
aux codes électriques locaux et nationaux.
6.
Connecter les conducteurs JAUNE et VERT au système
de contrôle, comme illustré à la Figure 4.
7.
Programmer l'horloge interne de la pompe et son adresse.
Se reporter à Réglage de l'horloge et de l'adresse de la
pompe, page 8.
8.
Régler le PROGRAMME 1 à une vitesse de 0 tr/min
et une durée de 24 heures. Se reporter à Programmation
d'horaires personnalisés, page 8.
9.
Désactiver l'amorçage de la pompe. La durée et les
vitesses d'amorçage seront contrôlées par le système
de contrôle.
Remarque : Si l'amorçage n'est pas désactivé au
niveau de la pompe, l'amorçage continuera d'être
contrôlé par la programmation de la pompe. Se reporter
à Réglage de l'amorçage, page 11.
10. Brancher le câble de communication dans le port
de communication de la pompe (Figure 5)
Port COM
Figure 5
5
XF
XF
®
VS et MAX-E-PRO
VS
®
