Commande avec entrées de système de contrôle d'automatisation
L'utilisateur peut faire fonctionner la pompe à vitesse variable UltraFlow
programmées en recourant aux quatre entrées du système de contrôle d'automatisation. STEP 1, STEP 2, STEP 3 ou OVERRIDE
équivalent respectivement aux entrées 1, 2, 3 ou OVRD.
Note : le contrôleur est étalonné pour accepter des entrées de 18 V-30 Vca (24 Vca +/- 20 %) et de 9-30 Vcc
(12/24 Vcc +/- 20 %).
Note : la pompe détecte une fréquence de 50/60 Hz pour une entrée CA ou un signal haut actif pour des entrées CC.
Les éléments ci-dessous décrivent la fonctionnalité des entrées :
1.
Si l'utilisateur fournit l'une des quatre (4) entrées, la LED ACTIVE STEP clignote une (1) fois par seconde. La LED
SPEED et la LED correspondante dans le diagramme à barres s'allument pour indiquer le bon fonctionnement de
l'entrée.
2.
La LED START est éteinte quand une entrée est présente.
L'accès à ces bornes se trouve à proximité immédiate des connecteurs secteur qui transportent une
tension de ligne capable de provoquer des dommages corporels ou d'endommager l'équipement en
Note : un diagramme de câblage générique est fourni à la figure 6 (page 89) pour la connexion de la pompe à un "contrôleur
de système d'automatisation". Ce concept peut s'appliquer à un système solaire ou à tout autre système de commande.
Note : il n'existe aucun programme pour des entrées d'un système d'automatisation. Le timing pour chaque vitesse est
contrôlé directement par les entrées.
Note : les entrées numériques ont la priorité la plus élevée (p. ex. clavier ou numériques). Par conséquent, les entrées
de l'interface utilisateur seront ignorées en présence d'une entrée numérique.
Note : si plus d'une entrée (commutateur) est présente, la pompe accorde la priorité à l'entrée ayant le numéro le plus
élevé. Par conséquent,l'entrée OVERRIDE a la priorité la plus élevée, suivie dans l'ordre de STEP 3, STEP 2 et
STEP 1.
Note : si aucune entrée d'automatisation n'est détectée, la pompe exécute automatiquement le programme 24 heures
quand la touche START a été enfoncée avant l'application d'une entrée.
NOTE : si des appareils externes sont utilisés, il incombe aux utilisateurs de vérifier les conditions de puissance et de
vitesse. Voir le manuel correspondant de l'appareil externe.
Commutateurs DIP
Les commutateurs DIP sont employés pour la programmation en usine.
www.dPompe.fr
- Tel.: 02.52.46.00.09 -
cas de contact. L'alimentation électrique doit être coupée lors d'un accès à cette zone.

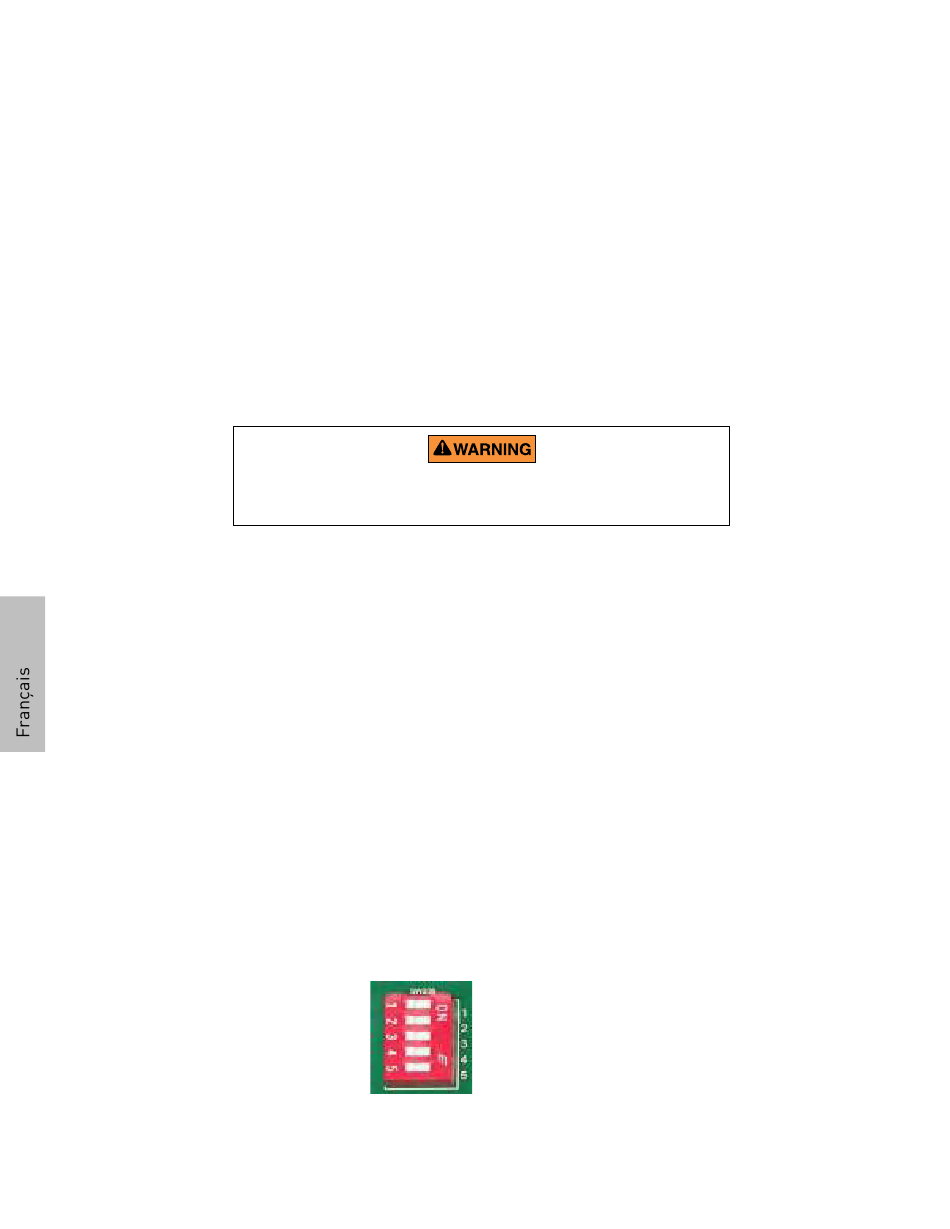

Figure 8 : commutateurs DIP
