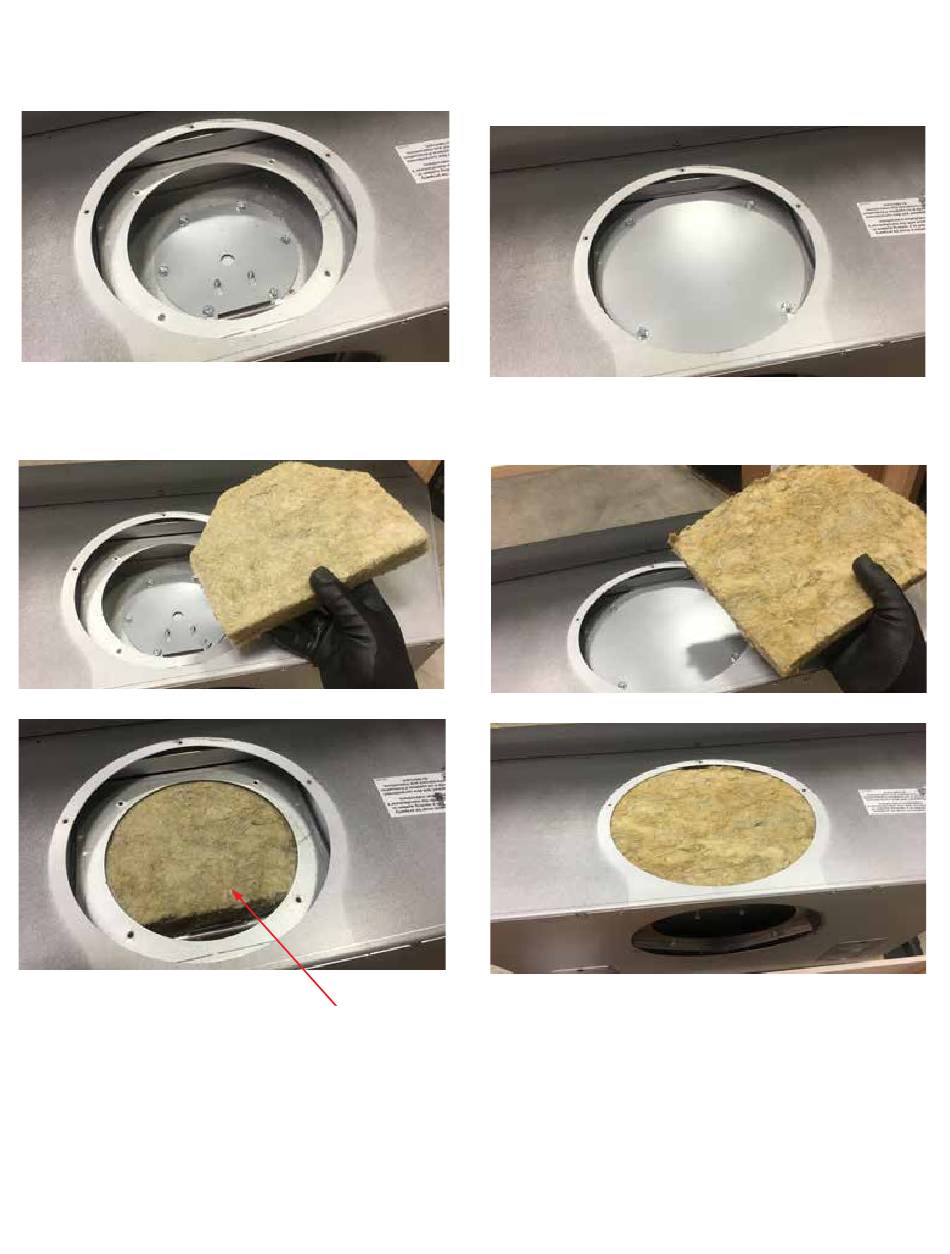

6. Installer la plaque de recouvrement de l'évacuation sur le dessus en utilisant
les mêmes vis qui maintenaient auparavant le collet d'évacuation.
7. Installer la première pièce d'isolation fournie en l'insérant dans la zone située
au-dessus de la plaque de recouvrement de l'évacuation. La positionner vers
l'avant de manière à ce que l'isolant soit maintenu en place par le coude
de la plaque de recouvrement de l'évacuation.
Schéma 10
Schéma 11
Schéma 12
Pousser l'isolation vers
l'avant de l'appareil
consignes d'installation
8. Installer la plaque de recouvrement d'admission d'air sur le dessus en
utilisant les mêmes vis qui maintenaient auparavant le collet d'admission
d'air.
9. Installer la seconde pièce d'isolation fournie en l'insérant dans la zone située
au-dessus de la plaque de recouvrement d'admission d'air.
Schéma 13
Schéma 14
Schéma 15
