Le panneau de commandes de l'unité
permet un Réglage rapide des para-
mètres de fonctionnement de l'appareil
et leur affichage. Tous les réglages par
défaut et toutes les modifications sont
mémorisés dans la carte. Avec l'instal-
lation du panneau distant PGD1, il est
possible de répliquer à distance toutes
les fonctions et les réglages disponibles
à bord de la machine. Après une cou-
pure de courant, l'unité est en mesure
de se remettre en marche automatique-
ment en conservant les réglages d'ori-
gine.
L'interface utilisateur est représentée
par un afficheur graphique avec six
touches pour la navigation ; les affi-
chages sont organisés par une hié-
rarchie de menus, activables en ap-
puyant sur les touches de navigation,
la valeur par défaut de l'affichage de
ces menus étant représentée par le
menu principal ; la navigation entre les
différents paramètres a lieu en utilisant
les touches fléchées situées sur le côté
droit du panneau ; ces touches sont uti-
lisées également pour la modification
des paramètres sélectionnés.
4

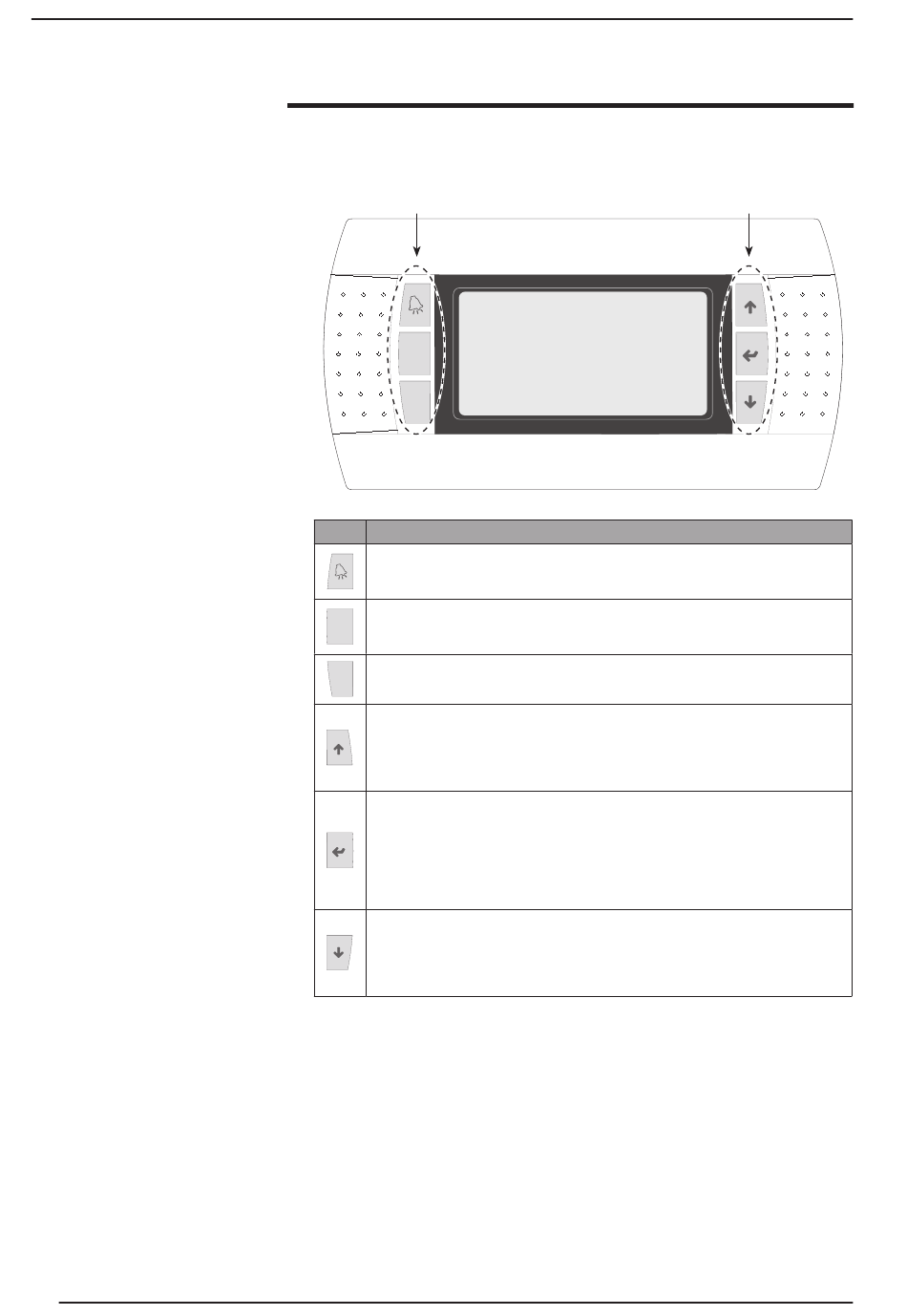

Interface utilisateur (PGD1)

TOUCHES DE COMMANDE DE L'INTERFACE :

Touches de commande
Prg
Prg
Prg
Prg
Esc
Esc
Esc
Esc
Touche Fonction
Touche ALARMES
Prg
Affiche la liste des alarmes actives et l'historique des alarmes ;
(LED rouge allumée = Alarme active)
Esc Touche ACTIVATION MENU
Prg
Prg
• L'appui sur ce côté active la navigation dans les menus ;
Prg
Prg
(LED orange allumée = mode de fonctionnement hiver actif)
Prg
Esc
Prg
Touche SORTIE MENU
Esc
• L'appui sur ce côté ramène l'affichage à la fenêtre précédente ;
Esc
Esc
Esc
Touche NAVIGATION (+)
Esc
• L'appui sur cette touche durant la navigation dans les menus/paramètres per-
met de passer au menu/paramètre suivant ;
• L'appui sur ce côté durant la modification d'un paramètre incrémente la valeur
du paramètre sélectionné ;
Touche NAVIGATION (entrée)
Prg
• L'appui sur cette touche durant la navigation dans les menus permet de passer
au menu sélectionné ;
• L'appui sur cette touche durant la navigation dans les paramètres permet de
Prg
sélectionner le paramètre affiché et d'entrer en mode modification ;
Esc
• L'appui sur ce côté durant la modification d'un paramètre confirme les modifi-
Prg
cations à la valeur du paramètre sélectionné ;
Esc
Touche NAVIGATION (-)
• L'appui sur cette touche durant la navigation dans les menus/paramètres per-
met de passer au menu/paramètre précédent ;
Esc
• L'appui sur ce côté durant la modification d'un paramètre décrémente la
valeur du paramètre sélectionné ;
Touches de commande
