10.

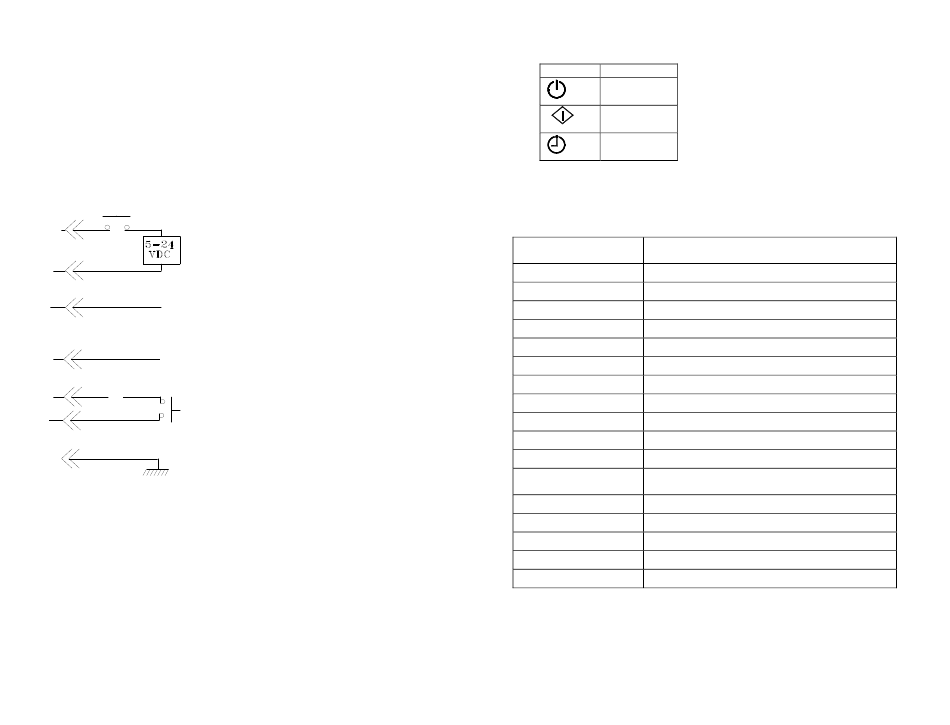

CONFIGURACIÓN DE E/S Y RETROALIMENTACIÓN DE FIN DE CICLO
Durante un ciclo de dispensado, un circuito de colector abierto se cierra y
permanence cerrado mientras la válvula está dispensando. Pins 3 y 4 pueden ser
señales de retroalimentación para sincronizarse con otros dispositivos. Se permite
que voltaje de una fuente externa pase através del circuito para operar una carga en
el rango de 5 a 24 VCD y un máximo de 250 mA.
Nota:
Durante el ciclo de dispensado, el pin 3 será aterrizado. Por favor asegúrese
que el dispositivo externo (su máquina que controla el controlador del
dispensador) tenga la misma tierra que el controlador TS500R.
Pin 1 (+)
Pin 2 (-)
Retroalimentación de Fin de Ciclo
Durante el ciclo de dispensado, el Pin 3 está aterrizado (-)
Pin 3
Al fin del ciclo de dispensado, el Pin 3 no está conectado (abierto)
Pin 4
Pin 5
Pin 6
Tierra de chasís
Pin 5
Pin 7, 8, and 9 = Disponible
Para iniciar el ciclo de dispensado con voltaje
Cuando la alarma de baja presión es disparada,
el Pin 4 es aterrizado (-)
Cuando la alarma de baja presión es apagada,
el Pin 4 no está conectado (abierto)
Para iniciar un ciclo de dispensado
cerrando un contacto
7000-3820_E
70
2. SYMBOL DEFINITIONS
Symbol
Definition
Power On/Off
Cycle Mode
Timer
3. SPECIFICATIONS
254mm x 191mm x 102mm
Size
(10" X 7.5" X 4.0")
Weight
2.6 kg (5.8 lbs)
Input Voltage
24VDC
Output Voltage Range
0-24 VDC
Rated Power
15W
Air Input
100 psi (6.9 bar) Max.
Air Output
0-100 Psi (6.9 bar)
Pollution Degree
II
Installation Category
I
Indoor Use
Altitude up to 2,000m (6,562ft)
Operating Temperature
0˚C to 50˚C (32˚F to 122˚F)
Storage Temperature
-10˚C to 60˚C (14˚F to 140˚F)
80% for temperature up to 31˚C (87.8˚F) Decreasing
Max. Relative Humidity
linearly to 50% relative humidity at 40˚C (104˚F)
Timer
0.008-60.000 seconds
Cycle Mode
Timed, Interrupt, Purge
Timing Repeat Tolerance
+/- 0.001%
Cycle Rate
900 cycles/min
LCD
20 X 4 display segments
3
