Modalità di ciclo
No Programma
P1
TIMED MODE PUMP-E
Tensione di
alimentazione
20.000V
Conteggio
10000P
codificatore
Conteggio
1P
codificatore
rotazione inversa
Figura 8.0
5.4.2
Selezione del programma: seguire le fasi indicate nella sezione 5.3.2
5.4.3
Ciclo di dosaggio manuale/spurgo: seguire le fasi indicate nella
sezione 5.3.3
5.4.4
Impostazione del ciclo di dosaggio automatico: seguire le fasi indicate
nella sezione 5.3.4
5.4.5
Iterazione dei valori di conteggio del codificatore:
Il valore di conteggio massimo predefinito è di 60 000 P. Tuttavia, è
presente la funzione ITERATION ("Itr") che permette di quadruplicare il
tempo di erogazione (240 000) senza interruzione.
1. Premere e mantenere premuto il pulsante di setup (3) per due secondi per
accedere alla schermata delle impostazioni.
2. Premere il pulsante accensione (1) e quello di selezione della modalità (2)
contemporaneamente (3 volte) fino a che non si visualizza la sigla "Itr".
3. Premere i pulsanti di setup (3) e (+) contemporaneamente per aumentare
l'iterazione.
4. Premere i pulsanti di setup (3) e (-) contemporaneamente per diminuire
l'iterazione
5. Premere e tenere premuto il pulsante di setup (3) per due secondi per
salvare i dati e tornare alla schermata principale.
5.5
CONTACICLI (vedere la figura 9.0)
Il contacicli registra il numero di cicli di dosaggio automatico attivati. È possibile
registrare fino a 60.000 cicli. Per azzerare il contatore, procedere come segue.
1. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per
entrare nella schermata di impostazione.
2. Premere e tenere premuti contemporaneamente i pulsanti di impostazione (3) e
della modalità (2) per azzerare il contatore.
3. Premere e tenere premuto per due secondi il pulsante di impostazione (3) per
uscire dalla schermata di impostazione.
Tipo comando
1
Contatore
A: 15 PSI
Porta A (non usare)
B: 15 PSI
Porta B con pressione regolata
Figura 9.0
52
Hinweis: Der Druck in Anschluss A kann über die Tiefdruck-
Einstellung
überwacht
Druckluftregler im Gerät geregelt. Er liefert denselben Druck wie der
Eingangsdruck. Andererseits wird der Druck in Anschluss B geregelt, ist
aber nicht mit der Tiefdruck-Einstellung verknüpft.
9. Halten Sie den Fußschalter gedrückt, um den Sprühzyklus zu aktivieren.
5.2.4 Einstellen des automatischen Dosierzyklus:
1. Drücken Sie die Modustaste (2), und wählen Sie zwischen dem Modus
"TIMED MODE" (zeitgesteuert) und "INTERRUPT"(Schrittbetrieb).
2. Halten Sie die Taste "Set" (3) zwei Sekunden gedrückt, um in die Setup-
Anzeige zu wechseln. Die letzte Ziffer der Sprühzeit/Dosierzeit (DISP)
wird markiert.
3. Mit den Tasten (+) und (-) können Sie die Zeit einstellen.
4. Halten Sie die Taste "Set" (3) zwei Sekunden gedrückt, um den Cursor zur
Vorsprühzeit (PRE) zu bewegen und wiederholen Sie diesen Schritt für die
Nachsprühzeit (POST).
5. Bewegen Sie den Cursor mit der "Set" Taste (3) an die nächste Position.
6. Mit den Tasten (+) und (-) können Sie die Zeit einstellen
7. Halten Sie die Taste "Set" (3) zwei Sekunden gedrückt, wenn die Daten
gespeichert werden sollen.
8. Ist das Gerät im "TIMED MODE" (zeitgesteuert), Fußschalter drücken und
loslassen, um den zeitgesteuerten Dosierzyklus zu aktivieren.
9. Ist das Gerät im "INTERRUPT" Modus (Schrittbetrieb), Fußschalter
drücken und gedrückt halten, bis Dosierzyklus beendet ist. Fußschalter
loslassen, um dem Dosierzyklus zu unterbrechen und erneut drücken, um
ihn fortzusetzen.
5.3 STANDARD TS5000 KREISELPUMPE KONTROLLIEREN
ACHTUNG: Um eine ordnungsgemäße Luftfilterung zu gewährleisten, muss ein 5-
Mikron Filter (TSD800-6) angebracht werden.

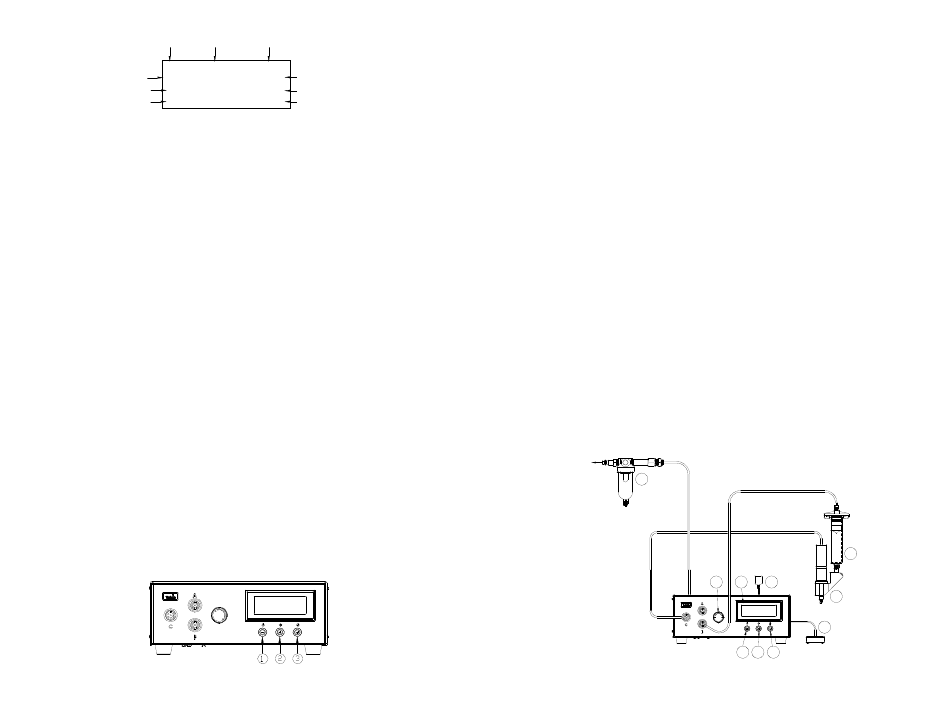

TO AIR SOURCE
9
6
Abb. 6.0
werden,
wird
aber
nicht
durch
10
4
5
8
7
1
2
3
21
den
