5.8 MULTIPLE SHOTS SETTING
Up to ten individual or sequential shots can be stored in the TS500R. Sequential
mode is activated in numerical order.
1. Follow steps in sections "5.1.2 Program Selection" & "5.1.4 Automatic
Dispense Cycle Setting" to set dispense time in desired programs
2. Press and hold the Mode button (#2) for 2 seconds to turn on sequential mode
3. Press and release the Set button (#3) to enter the sequential program setup
mode
4. Press the (+) or (-) button to set the number of programs to be dispensed
5. Press and release the Set button (#3) to save selected sequential shot program
6. Depress Foot switch to activate sequential dispensed cycle
7. Press the Mode button (#2) for 2 seconds to exit sequential mode
6. TROUBLESHOOTING
PROBLEM
POSSIBLE CAUSE
• No power input
LCD does not
light
• Supplied pressure
System will not
actuate
dropped below set
pressure
• Foot switch not plugged
in or improperly plugged
in
• Defective foot switch
• Broken wire or loose
connection inside unit
• Defective solenoid
• Defective PC board
• Insufficient air pressure
System will not
pressurize
• Air hoses not plugged in
• Regulator defective
• Foot switch connection is
No Motor
Response
loose
• Motor cable connection is
loose
• Input Voltage is too low
• Dispense time is too low
• Air bubbles in adhesive
Inconsistent
• Dispense time is too low
dispensing
• Dispense needle started to
clog
CORRECTION
• Check power cord
connections
• Turn on power
• Increase supplied pressure
• Check foot switch
connection
• Foot switch needs to be
repaired or replaced
• Unplug power cord and
disconnect air supply.
Remove cover and check
for broken wires or loose
connections
• Replace solenoid
• Replace PC board
• Increase air supply
pressure
• Check connection
• Replace regulator
• Check Foot switch
connection
• Check Motor cable
connection
• Increase input voltage
• Increase dispense time
• De-air material
• Increase dispensing time
• Replace needle
12
3. Presione el botón de ajuste (3) para mover el cursor a la siguiente
posición.
4. Presione el botón (+) o (-) para ajustar el tiempo.
5. Mantenga presionado el botón de ajuste (3) durante dos segundos para
guardar los datos.
6. Si la unidad está en "TIMED MODE" (Modo Tiempo) presione y suelte el
interruptor de pedal para activar el ciclo de tiempo de dosificación.
7. Si la unidad está en "INTERRUPT" (Interrumpir), mantenga presionado el
interruptor de pedal hasta que se haya completado el ciclo de dosificación.
El ciclo de dosificación puede interrumpirse si se suelta el interruptor de
pedal, y reanudarse cuando vuelve a presionarse el interruptor de pedal.
5.1.5 Configuración del modo Aprendizaje
En el modo Aprendizaje, el tiempo de dosificación se acumulará durante el
tiempo en el que el interruptor de pedal esté presionado. Esto es útil para
determinar el tiempo de dosificación necesario cuando no se conoce la
salida de dosificación.
1. Presione el botón de modo (2) para seleccionar "INTERRUPT"
(Interrumpir).
2. Mantenga presionado el botón de ajuste (3) para ingresar el modo
Aprendizaje. La pantalla LCD mostrará "0.000".
3. Mantenga presionado el interruptor de pedal. El tiempo de dosificación se
acumulará.
4. Suelte el interruptor de pedal cuando se haya dosificado la cantidad
deseada de líquido.
5. Mantenga presionado el botón de ajuste (3) durante dos segundos para
guardar los datos.
6. Presione el botón de modo (2) para cambiar el modo "TIMED MODE"
(Modo Tiempo).
7. Ahora el dosificador está configurado para repetir este ciclo de tiempo.
5.2 CONTROL DE LA VÁLVULA DE PULVERIZACIÓN
PRECAUCIÓN: Debe instalarse un filtro de 5 micras (TSD800-6) con la unidad para
garantizar un filtrado correcto del aire.
TO AIR SOURCE
10
6
8
5
4
9
7
1
2
3

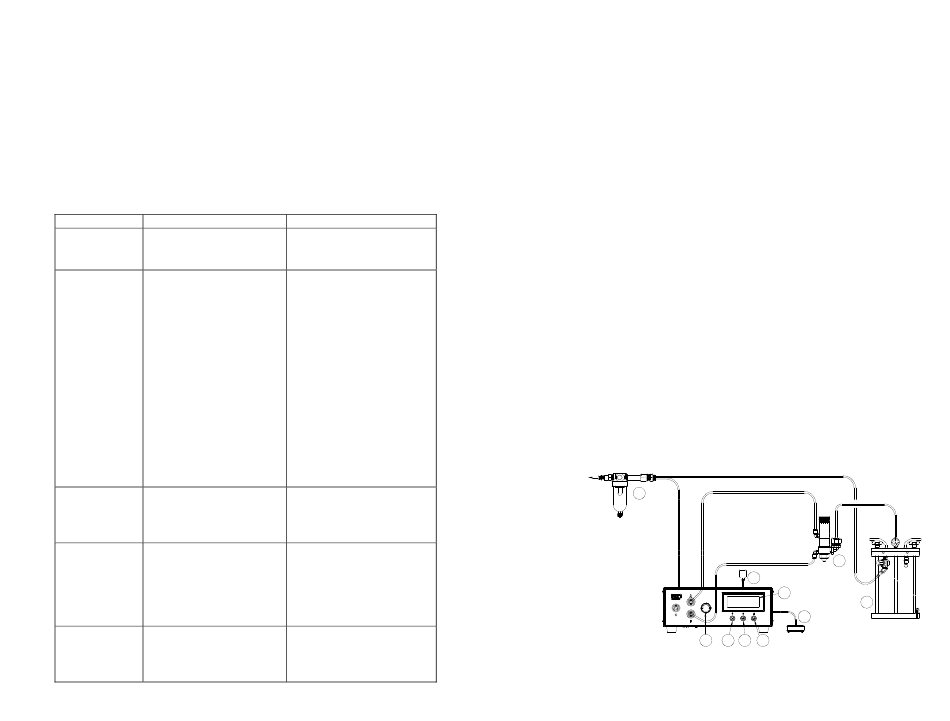

Figura 4.0
