La pression de service maximum n'est pas forcément la même
pour chaque élément de votre système. Pour limiter le risque
qu'une pièce du système soit soumise à une pression
excessive, ce qui pourrait briser cette pièce ou causer un
incendie ou une explosion et blesser quelqu'un gravement,
veillez à ce que la pression nominale de service maximum
de chaque pompe et des composants raccordés à celle-ci
soit connue.
• Ne dépassez jamais la pression de service maximum
de la pièce la plus faible raccordée à une pompe.
• Assurez-vous de connaître la pression de service
maximum de chaque composant.
• Ne dépassez pas le régime maximum de cycle de la
pompe.
• Régulez la pression d'air afin d'éviter une surpression
au niveau de la section fluide de la pompe.
• Régulez la pression d'air vers la pompe de sorte qu'aucun
composant et aucun accessoire d'une conduite de fluide
ne soit soumis à une pression excessive.

Conduite d'air et accessoires

Ne suspendez pas les accessoires pneumatiques
directement à l'entrée d'air. Montez-les sur des supports.
Utilisez toujours un tuyau souple entre tous les raccords.
L'entrée d'air n'est pas suffisamment solide pour soutenir
des accessoires et il existe un risque qu'un ou plusieurs
d'entre eux se cassent.
• Appliquez du produit d'étanchéité sur tous les filetages
mâles, à l'exception des raccords tournants.
• Installez une vanne anti-emballement de pompe pour
couper l'air de la pompe si cette dernière accélère et
dépasse le réglage prédéfini. Une pompe qui s'emballe
risque d'être sérieusement endommagée.
• Montez le régulateur d'air (8) pour commander le régime
et la pression de la pompe.
Pour les modèles NPT, commandez la référence
Graco 24H420 ou pour les modèles BSP, commandez
la référence Graco 24H419.
• Installez une vanne d'air principale de type purgeur (7)
en amont du régulateur d'air de la pompe (8) ; elle doit
être facilement accessible.
Pour les modèles NPT, commandez la référence Graco
n° 110223 ou pour les modèles BSP, commandez la
référence Graco n° 125041.
• Sur la ligne d'alimentation principale en air en provenance
du compresseur, installez un filtre de la conduite d'air
afin de supprimer toute saleté et contaminants
dangereux de l'arrivée d'air du compresseur.
3A1346P
AVIS
Installation du kit de flexible à fluide (2)
REMARQUE : Le kit à fluide illustré à la F
uniquement comme référence pour les instructions. Une
liste complète des pièces de kits à fluide et les illustrations
correspondantes figure aux pages 46 - 49.
2a
2c

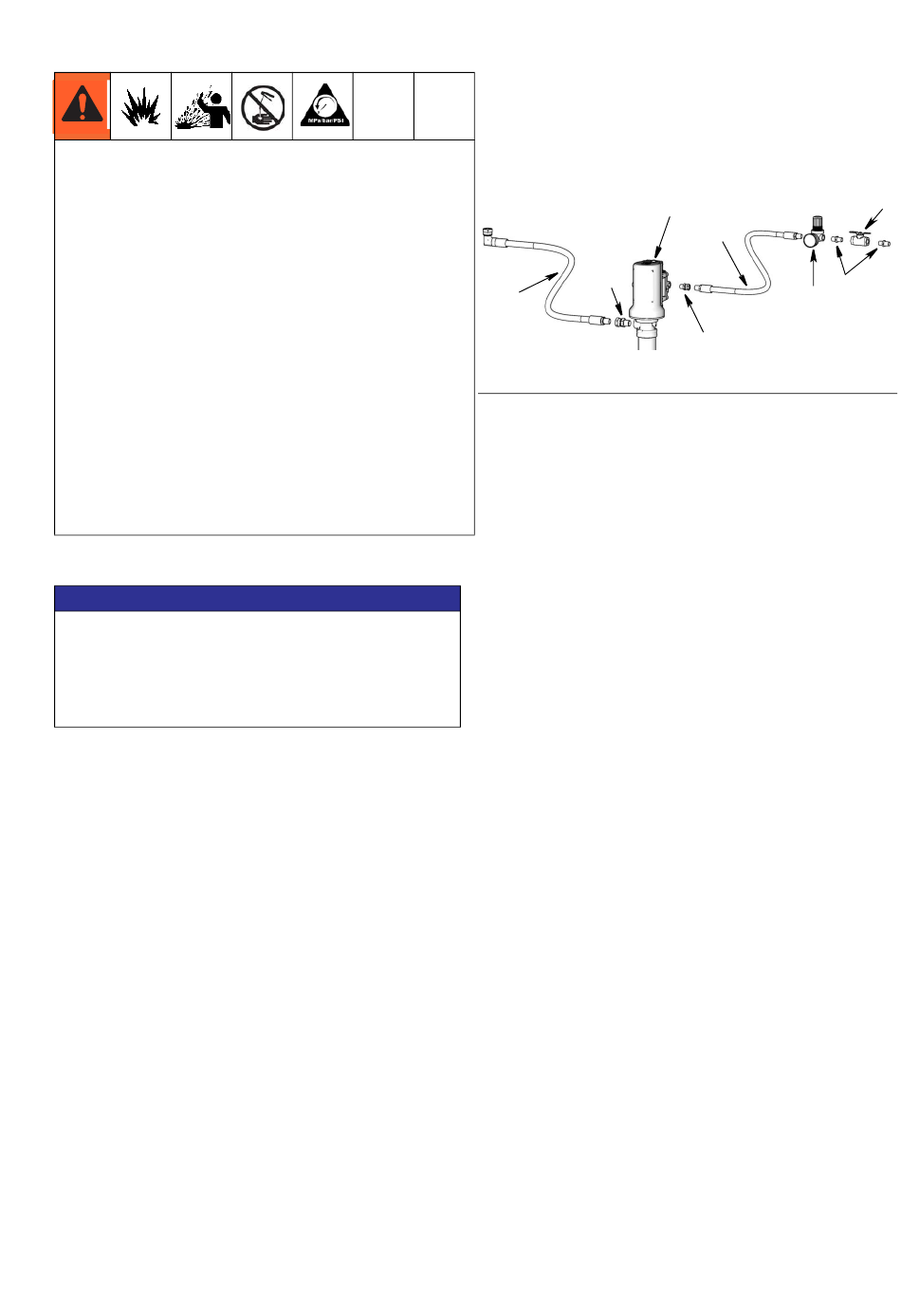

F . 2 Ensemble marqué CE ou de régulation d'air,
IG
avec kit à fluide enrouleur de flexible illustré
REMARQUE :
• Serrez fermement tous les raccords à l'aide d'une clé.
• Les étapes 1 et 2 s'appliquent uniquement aux
installations marquées CE. Si votre ensemble n'est PAS
marqué CE, commencez les instructions d'installation
à l'étape 1.
Ensembles marqués CE ou ensembles
de régulation d'air UNIQUEMENT :
1. Branchez les raccords (2e) à chaque extrémité de la
vanne à 2 voies (7).
2. Branchez le régulateur (8) sur l'un des deux raccords
(2e).
Pour TOUTES les installations :
1. Branchez les raccords (2d) sur l'entrée d'air (1) de la
pompe. Serrez fermement à l'aide d'une clé.
2. Installez le flexible (2b) entre l'arrivée d'air et le raccord
d'entrée de la pompe (2d). Serrez fermement les
branchements à l'aide d'une clé.
3. Branchez le raccord (2a) sur la sortie (1) de la pompe.
Serrez bien au couple de serrage suivant :
• Pour les modèles NPT : serrez 1 à 1-1/2 tour après
avoir serré à la main.
• Pour les modèles BSPT : serrez 1-1/2 à 2 tours
après avoir serré à la main.
4. Installez le flexible (2c) entre l'alimentation en fluide et le
raccord de sortie (2a) de la pompe. Serrez fermement
les branchements à l'aide d'une clé.
Installation
. 2 est fourni
IG
1
2b
2e
8
2d
7
5
