Montage du moteur hydraulique – SH420 & SH550
1. Retirer les quatre vis du support moteur.
2. Faire tourner l'arbre d'entraînement et l'arbre moteur pour aligner la clavette de l'arbre avec son
logement dans l'accouplement flexible.
3. Présenter sur le support le moteur avec sa plaque d'adaptation sur l'arbre d'entraînement.
4. Assembler le moteur au support avec les boulons fournis, sans les serrer.
5. Assembler fermement la plaque d'adaptation au support moteur à l'aide des vis fournies. Serrer à 57Nm
(42 lb/ft).
6. Serrer les écrous de blocage sur la partie inférieure de l'accouplement flexible.
7. A l'aide d'une clé dynamométrique, serrer les boulons fixant le moteur hydraulique à sa plaque
d'adaptation à 57Nm (42 lb/ft). Il est conseillé d'appliquer du frein filet de type Locktite ou similaire sur
l'écrou de fixation inférieur. L'écrou supérieur est pré-fixé et déjà enduit de frein filet.
8. Vérifier l'installation en faisant tourner les hélices manuellement. Elles doivent offrir un peu de résistance
en raison du rapport de réduction et du moteur, mais il doit être possible de les tourner à la main.
9. Prendre soin de mettre en place le tuyau de purge.
Dans certains cas (montage peu profond ou sur des bateaux de pêche / bateaux utilitaires uniquement) nous

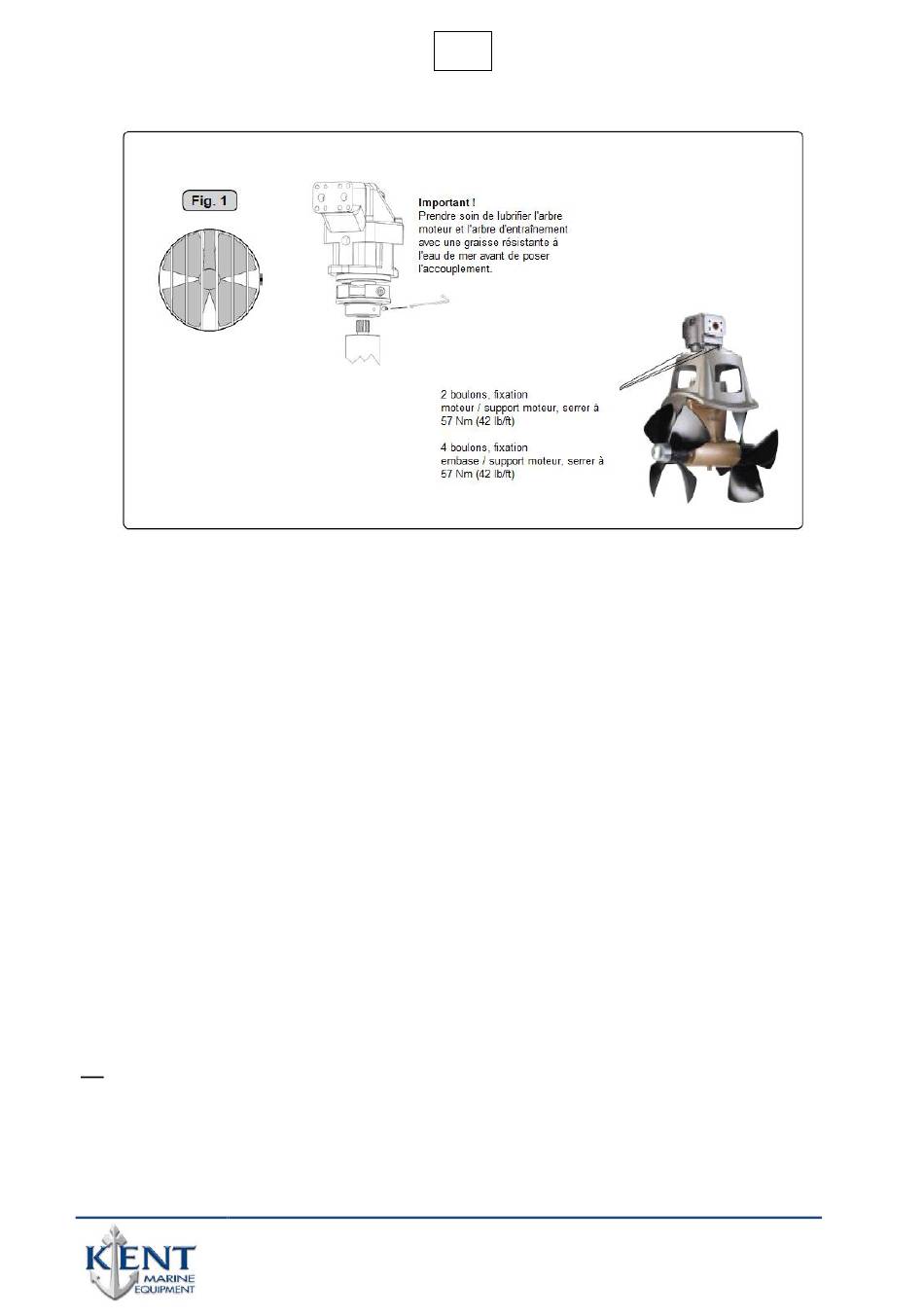

conseillons de protéger les hélices en installant une grille de part et d'autre du tunnel (voir schéma n° 1). Il
est important de réduire au minimum le frein occasionné par cette grille qui peut décroître la poussée
de 10 %.
NB : protéger l'embase et les hélices avec de l'antifouling spécialement conçu pour les hélices pour éviter la
prolifération de petits coquillages qui en réduirait considérablement les performances. Ne pas peindre les
arbres d'hélices, les anodes zinc ni la face arrière de l'embase.
