Définir un point de référence
Suivi de contour
Définir le point de départ
Définir un point final
Universal
Manuel d'utilisation, 10/2020, A5E48384812D AB

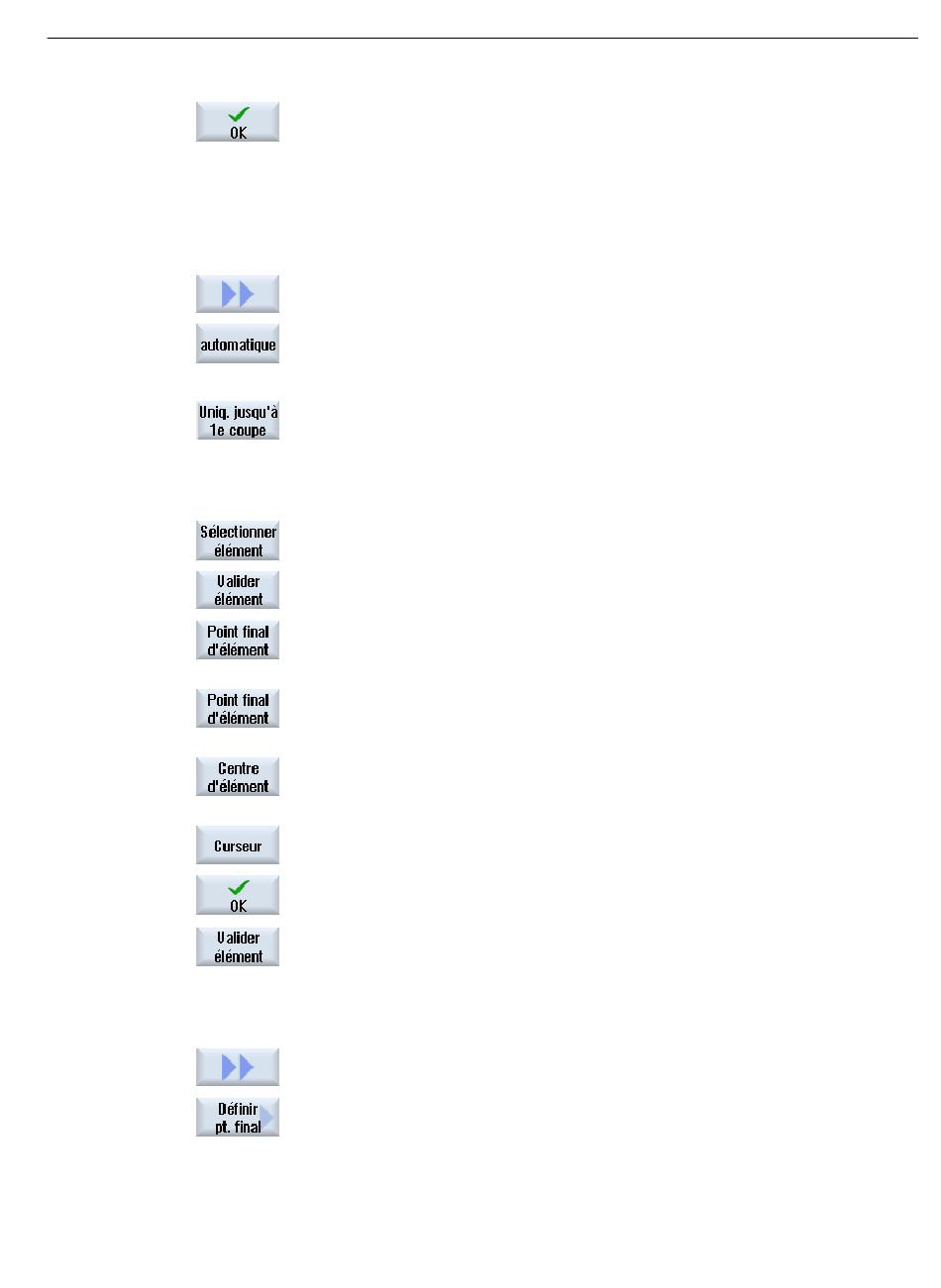

4. Actionnez la touche logicielle "OK".
Le dessin CAO est ouvert et peut être édité comme sélection de contour.
Le curseur prend une forme de croix.
5. Définissez si nécessaire une origine.
6. Actionnez les touches logicielles ">>" et "Automatique" si vous voulez re‐
prendre le plus grand nombre possible d'éléments d'un contour.
Cela vous permet de valider rapidement des contours consistent d'un grand
nombre éléments séparés.
- OU -
Actionnez "Uniq. jusqu'à 1e coupe" si vous ne souhaitez pas valider d'un
coup tout un ensemble d'éléments de contour.
Le contour est suivi jusqu'à la première intersection de l'élément de con‐
tour.
7. Choisissez l'élément souhaité avec "Sélectionner élément".
8. Actionnez la touche logicielle "Valider élément".
9. Actionnez la touche logicielle "Point départ élément" afin de placer le début
du contour sur le point de départ de l'élément.
- OU -
Actionnez la touche logicielle "Point final élément" afin de placer le début du
contour sur le point final de l'élément.
- OU -
Actionnez la touche logicielle "Centre élément" afin de placer le début du
contour sur le centre de l'élément.
- OU -
Actionnez la touche logicielle "Curseur" afin de définir un point quelconque
avec le curseur comme début de l'élément.
9. Actionnez la touche logicielle "OK" pour confirmer la sélection
10. Actionnez la touche logicielle "Valider élément" afin de valider les éléments
proposés.
La touche logicielle est utilisable tant qu'il reste des éléments pouvant être
repris.
11. Actionnez les touches logicielles ">>" et "Définir point final" si vous ne sou‐
haitez pas valider le point final de l'élément sélectionné.
Usinage de la pièce
6.17 Travailler avec des fichiers DXF
