Marche à suivre
6.17.2.3
Agrandir et réduire le dessin CAO
Condition
Le fichier DXF est ouvert dans le gestionnaire de programmes.
Marche à suivre
Universal
Manuel d'utilisation, 10/2020, A5E48384812D AB
1.

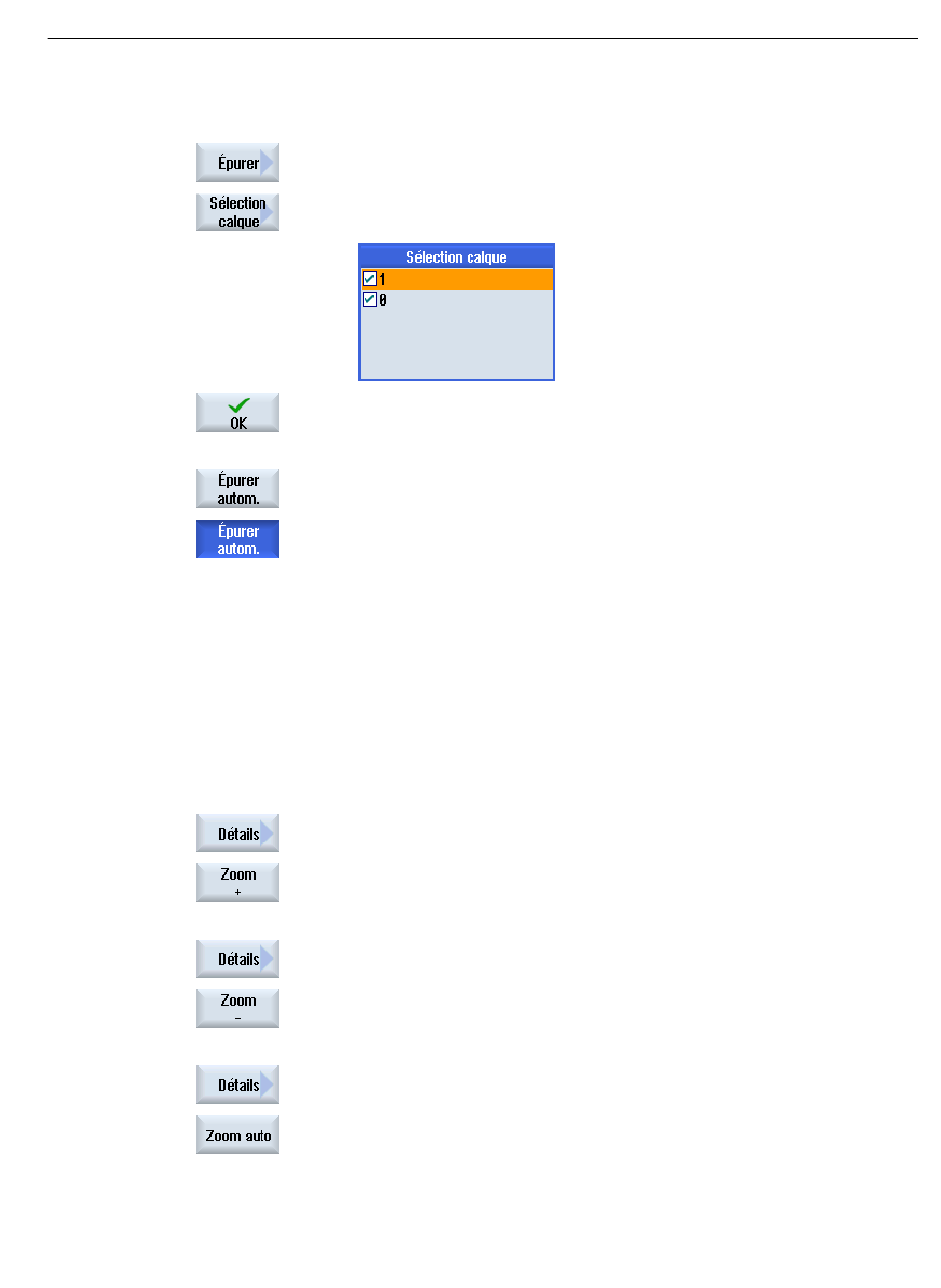

Actionnez les touches logicielles "Nettoyer" et "Sélection de calque" pour
masquer certains niveaux.
La fenêtre "Sélection de calque" s'ouvre.
2.
Désactivez les niveaux souhaités et actionnez la touche logicielle "OK".
- OU -
Actionnez la touche logicielle "Nettoyage auto", pour masquer tous les
niveaux non pertinents.
3.
Actionnez à nouveau la touche logicielle "Nettoyage auto" pour réafficher
les niveaux.
1.
Actionnez les touches logicielles "Détails" et "Zoom +" si vous souhaitez
agrandir la partie représentée.
- OU -
2.
Actionnez les touches logicielles "Détails" et "Zoom -" si vous souhaitez
réduire la partie représentée.
- OU -
3.
Actionnez les touches logicielles "Détails" et "Zoom auto" si vous souhaitez
adapter automatiquement la partie représentée aux dimensions de la fe‐
nêtre.
Usinage de la pièce
6.17 Travailler avec des fichiers DXF
179
