Montage
18
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.4

Antenne, affleurante 80 mm (3 in)

Informations sur le piquage de montage
La longueur maximale de piquage H

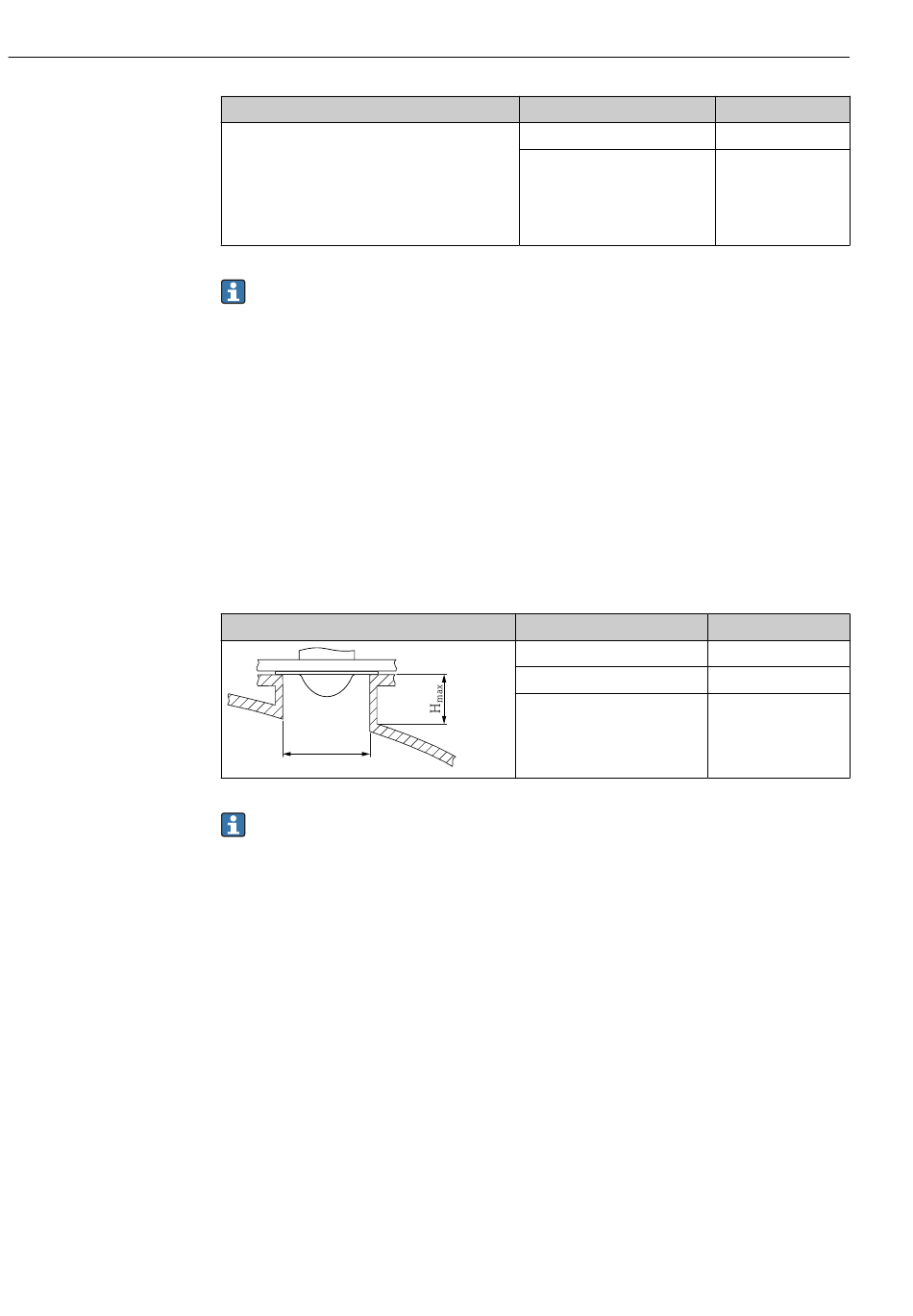

Montage sur piquage de l' a ntenne, affleurante 80 mm (3 in)
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.5

Antenne affleurante 80 mm (3 in) avec dispositif d'orientation

Des brides UNI avec un dispositif d' o rientation intégré sont disponibles pour l' a ntenne
affleurante 80 mm (3 in). Une inclinaison de l' a xe de l' a ntenne jusqu' à 15 ° dans toutes les
directions peut être réglée à l' a ide du dispositif d' o rientation. Le dispositif d' o rientation est
utilisé pour orienter de façon optimale le signal de mesure vers les solides en vrac.
D
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
dépend du diamètre de piquage D.
max
ØD
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Micropilot FMR67B HART
H
max
1 450 mm (58 in)
2 200 mm (88 in)
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
