Montage
16
5.3

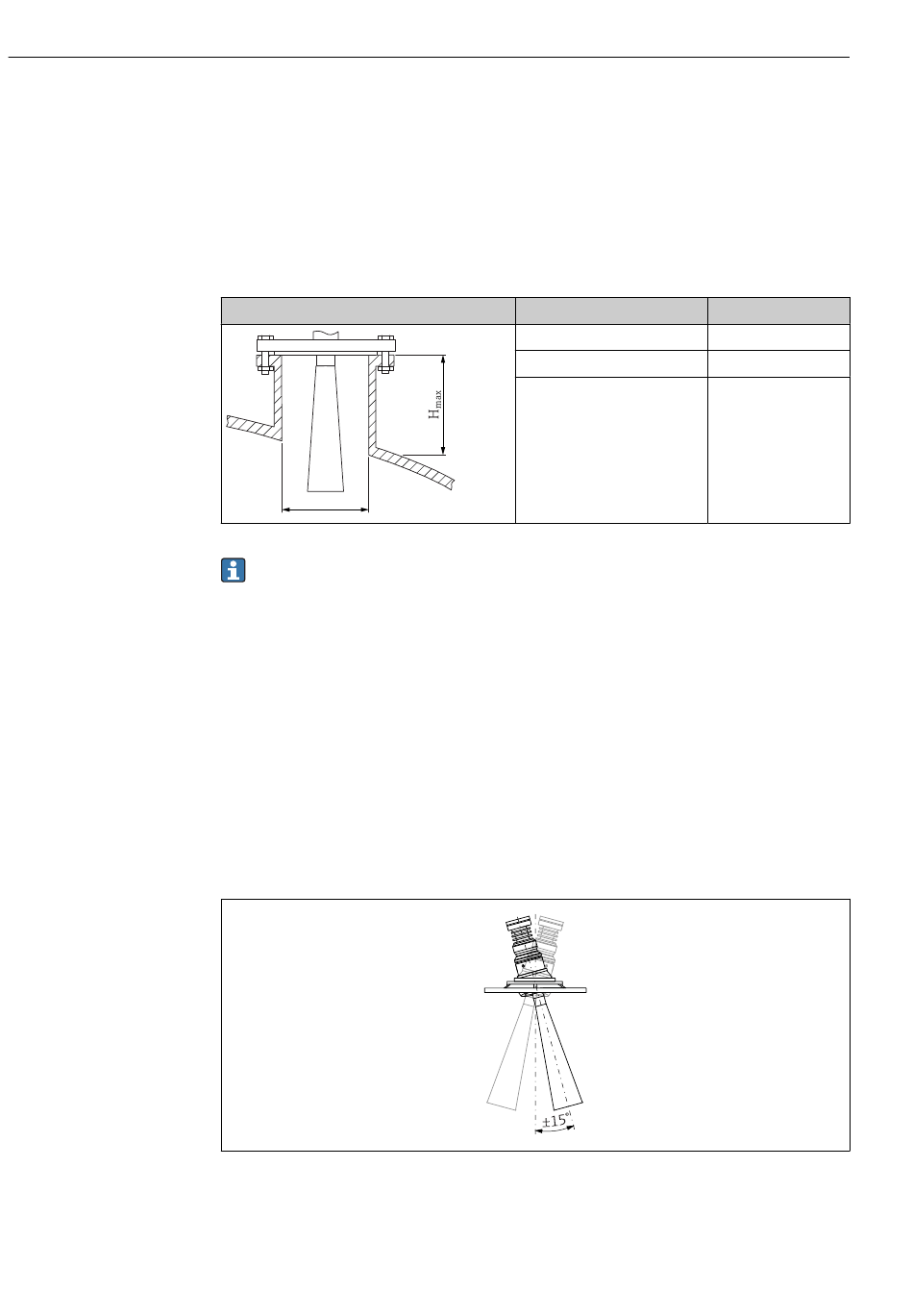

Montage de l'appareil de mesure

5.3.1

Antenne cornet 65 mm (2,56 in)

Informations sur le piquage de montage
La longueur maximale de piquage H
Longueur maximale de piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.2

Antenne cornet 65 mm (2,56 in) avec dispositif d'orientation

Des brides UNI avec un dispositif d' o rientation intégré sont disponibles pour l' a ntenne
cornet 65 mm (2,56 in). Un angle d' i nclinaison jusqu' à 15 ° dans toutes les directions peut
être réglé pour l' a xe de l' a ntenne à l' a ide du dispositif d' o rientation. Le dispositif
d' o rientation est utilisé pour orienter de façon optimale le signal de mesure vers les solides
en vrac.
 2 Antenne cornet avec dispositif d' o rientation
dépend du diamètre de piquage D.
max
en fonction du diamètre de piquage D
max
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Micropilot FMR67B HART
H
max
1 700 mm (67 in)
2 100 mm (83 in)
3 200 mm (126 in)
A0048891
