Caractéristiques techniques
Gamme de pression du

process

78
15.4 Process
AVERTISSEMENT
L
La pression maximale pour l'appareil dépend de son composant le moins résistant à la
pression (ces composants sont : raccord process, pièces ou accessoires montés en
option).
‣
N' u tiliser l' a ppareil que dans les limites spécifiées pour les composants !
‣
MWP (pression maximale de travail) : la MWP est indiquée sur la plaque signalétique.
Cette valeur se base sur une température de référence de +20 °C (+68 °F) et peut être
appliquée à l' a ppareil sur une durée illimitée. Tenir compte de la relation entre la
température et la MWP. Pour les valeurs de pression admissibles à des températures
plus élevées pour les brides, se reporter aux normes suivantes : EN 1092-1 (en ce qui
concerne leur stabilité à la température, les matériaux 1.4435 et 1.4404 sont
regroupés sous EN 1092-1 ; la composition chimique des deux matériaux peut être
identique), ASME B16.5, JIS B2220 (la dernière version de la norme s' a pplique dans
chaque cas). Les données MWP qui s' e n écartent sont fournies dans les sections
correspondantes de l' I nformation technique.
‣
La Directive sur les équipements sous pression (2014/68/UE) utilise l' a bréviation PS .
Ceci correspond à la pression maximale de service (MWP) de l' a ppareil.

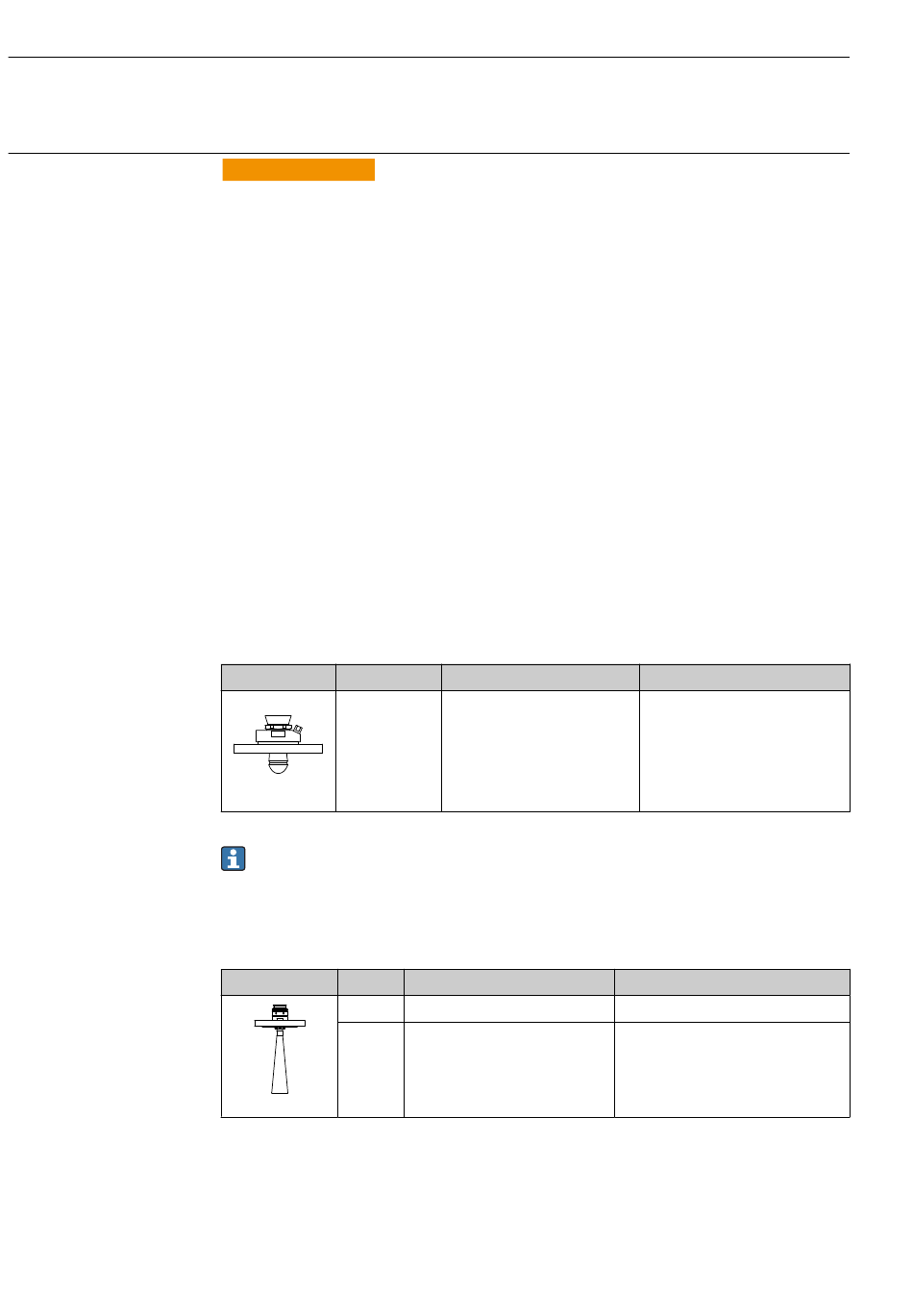

Les tableaux suivants montrent les dépendances entre le matériau du joint, la température
de process (T ) et la gamme de pression de process pour chaque raccord process qui peut
P
être sélectionné pour l' a ntenne utilisée.
Antenne drip-off 50 mm (2 in)
Raccord process bride UNI
Joint
FKM Viton GLT
A0047827
La gamme de pression peut être davantage limitée dans le cas d' u n agrément CRN.
Antenne cornet 65 mm (2,6 in)
Raccord process bride standard
Joint
Graphite
Graphite
A0047836
T
p
–40 ... +80 °C (–40 ... +176 °F)
T
p
–40 ... +280 °C (–40 ... +536 °F)
–40 ... +450 °C (–40 ... +842 °F)
Micropilot FMR67B HART
Gamme de pression du process
–1 ... 3 bar (–14,5 ... 43,5 psi)
Gamme de pression du process
–1 ... 160 bar (–14,5 ... 2 320,6 psi)
–1 ... 160 bar (–14,5 ... 2 320,6 psi)
