Graissage et lubrification

Fréquence d'entretien et spécifications
Graisser l'unité de coupe toutes les 50 heures de
service ou une fois par an, selon ce qui se présente en
premier. Graisser plus fréquemment s'il y a beaucoup
de sable ou de poussière.
Type de graisse: à usage général
Procédure de graissage
1. Débrayer la prise de force, serrer le frein de
stationnement et tourner la clé de contact sur
"ARRET" ("OFF") pour couper le moteur.
Retirer la clé de contact.
2. Nettoyer les graisseurs à l'aide d'un chiffon.
Gratter la peinture qui pourrait se trouver sur le
bout des graisseurs.
3. Appliquer un pistolet à graisse sur le graisseur et
pomper pour injecter de la graisse.
4. Essuyer tout excès de graisse.
Points à graisser

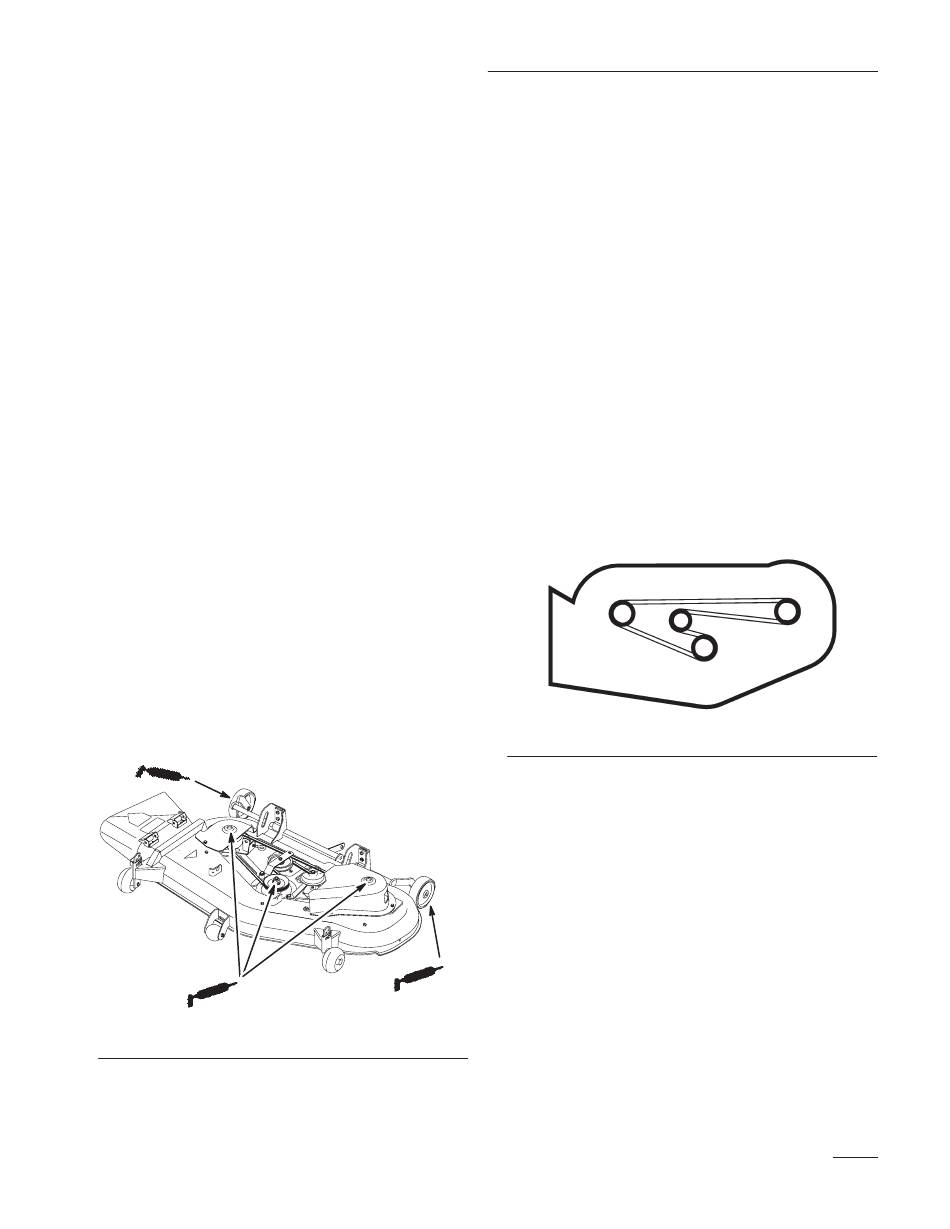

1. Lubrifier les axes des lames, le bras de galet
tendeur et les roues de jauge (Fig. 27).
Figure 27
Courroie d'entraînement des
lames
Dépose de la courroie d'entraînement
des lames
1. Déposer l'unité de coupe, voir Dépose de l'unité
de coupe, page 12.
2. Retirer les vis de fixation des cache-poulie et les
cache-poulie des poulies des deux lames.
3. Détendre le ressort du galet tendeur et retirer la
courroie du galet et des poulies (Fig. 29).
Montage de la courroie d'entraînement
des lames
1. Mettre la nouvelle courroie en place sur les
poulies de lame et le galet tendeur (Fig. 28).
M–2429
Entretien
m–2415
Figure 28
