7. Mettre les ressorts en place dans les supports de
montage du déflecteur sur le plateau de coupe,
en accrochant le bout recourbé du ressort sur le
dos du support (Fig. 4).
8. Aligner les trous des pattes du déflecteur d'herbe
et des supports, et glisser le bout droit droite des
ressorts dans l'espace compris entre les pattes et
le déflecteur (Fig. 4).
9. Fixer le déflecteur aux supports à l'aide de
boulons de 89 mm (3/8–3-1/2) passés à travers
les pattes du déflecteur, les ressorts et les
supports, et d'écrous de 3/8" (Fig. 4).
10. Soulever le déflecteur d'herbe et contrôler que
les ressorts le rabattent et qu'il revient sans
difficulté en position complètement abaissée.
Important : Les ressorts doivent maintenir le
déflecteur d'herbe en position
complètement abaissée. Soulever le
déflecteur pour vérifier s'il se rabat
bien automatiquement en position
complètement abaissée.
5
4

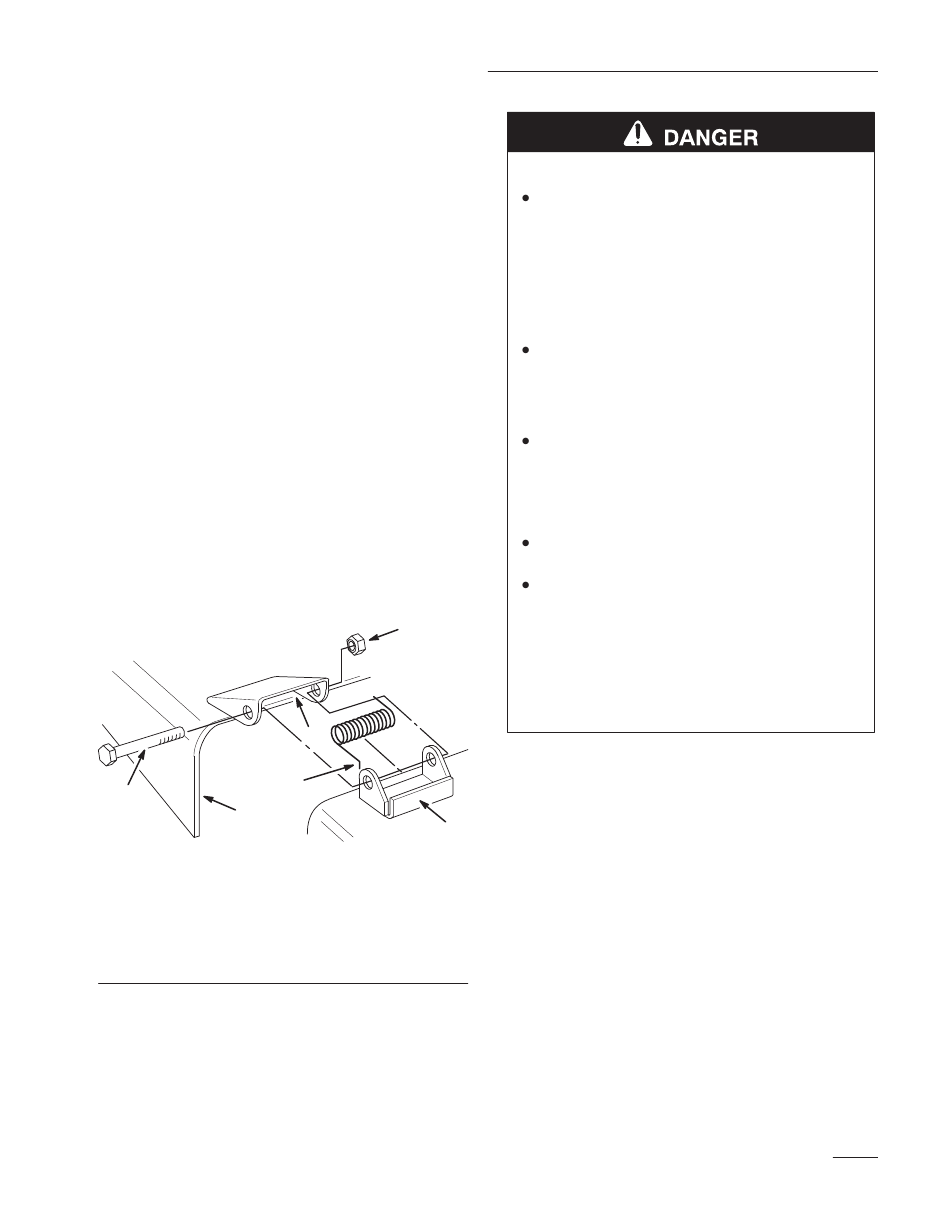

Figure 4
1. Support
2. Bout recourbé du ressort
3. Place pour le ressort
4. Déflecteur d'herbe
6
3
2
1
1783
5. Boulon 89 mm
(3/8–3-1/2")
6. Ecrou 3/8"
DANGER POTENTIEL
Si le déflecteur d'herbe, l'obturateur
d'éjection ou le bac de ramassage tout
entier ne sont pas en place sur la machine,
l'utilisateur ou d'autres personnes peuvent
être touchés par une lame ou des débris
projetés.
QUELS SONT LES RISQUES?
Le contact des lames en rotation et la
projection de débris peuvent occasionner
des blessures graves, voire mortelles.
COMMENT SE PROTEGER?
NE JAMAIS enlever le déflecteur d'herbe
de la tondeuse, sa présence est nécessaire
pour diriger l'herbe tondue vers le bas, sur
le gazon. Si jamais le déflecteur d'herbe est
endommagé, le remplacer immédiatement.
Ne jamais mettre les mains ou les pieds sous
le plateau de coupe.
Ne jamais tenter de dégager l'ouverture
d'éjection ou les lames de tondeuse sans
avoir au préalable débrayé la prise de force
(PdF) et coupé le contact en tournant la clé
sur "ARRET". Retirer également la clé de
contact et débrancher le fil de la ou des
bougies.
Montage
5
