Montage
Mise à niveau transversale du
plateau de coupe
Les lames de la tondeuse doivent être de niveau dans
le sens transversal, d'un côté à l'autre. L'horizontalité
transversale doit être contrôlée lors de tout montage
du plateau, et si la tonte de la pelouse semble
irrégulière. Avant de régler l'horizontalité
transversale, régler la pression des pneus avant et
arrière à 138 kPa (20 psi).
Hauteur de coupe de 7,5 à 10 cm (3–4")
Dans la plage de hauteur de coupe de 7,5 à 10 cm
(3–4"), l'unité de coupe est suspendue à l'unité de
traction.
1. Amener la machine sur un sol plat horizontal,
débrayer la prise de force, serrer le frein de
stationnement et tourner la clé de contact sur
"ARRET" ("OFF") pour couper le moteur.
Retirer la clé de contact.
2. Relever à fond le levier de relevage d'accessoire
en position verrouillée.
3. Placer prudemment les lames dans le sens
transversal (Fig. 13). Mesurer la hauteur des
arêtes de coupe extérieures de chaque côté par
rapport au sol plat (Fig. 13). Si les deux mesures
diffèrent de plus de 5 mm (3/16"), l'horizontalité
transversale doit être réglée comme expliqué aux
points 4 et 6.
10

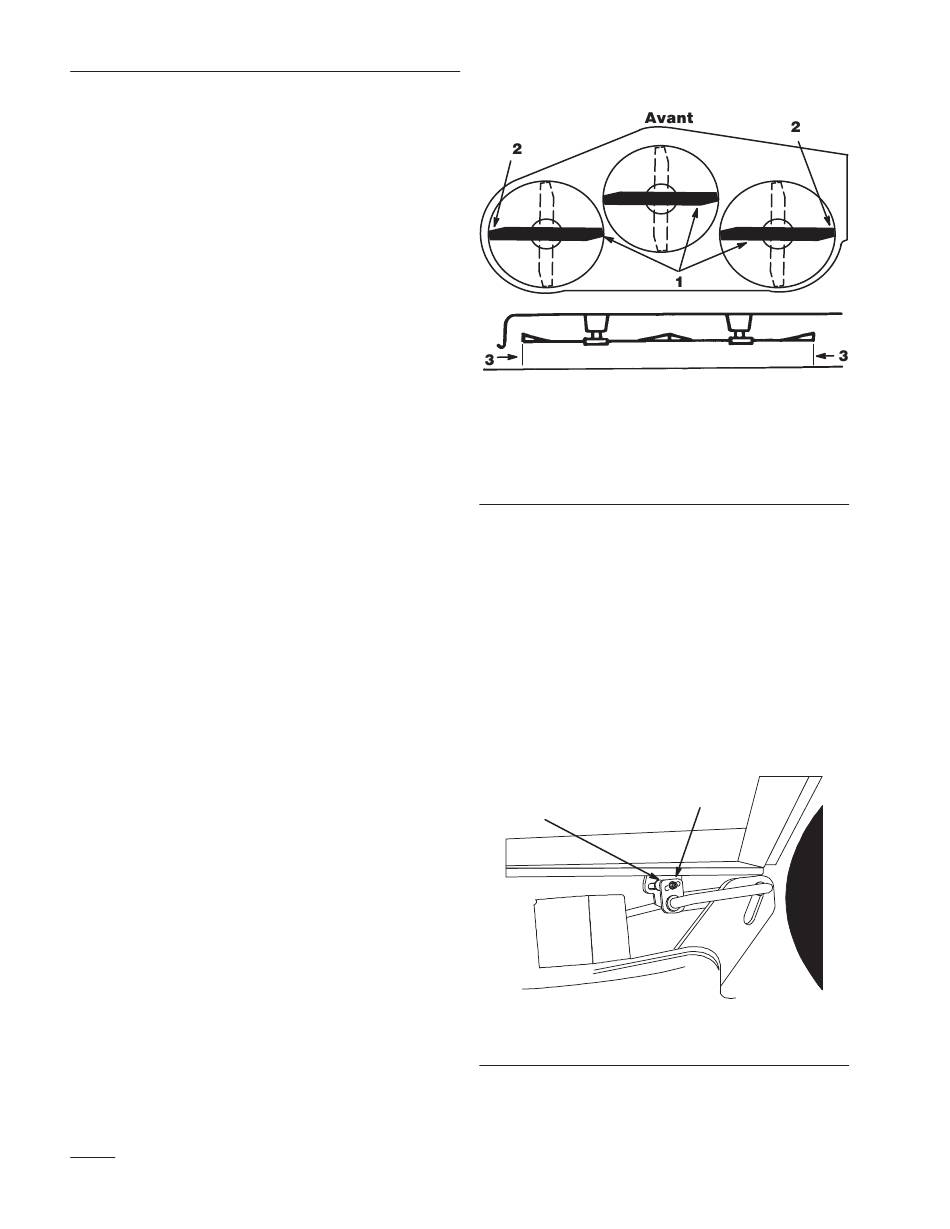

Figure 13
1. Lames placées
transversalement
2. Arêtes de coupe
extérieures
4. Desserrer le boulon de réglage d'un côté et
tourner le support de suspension pour placer
l'unité de coupe plus haut ou plus bas (Fig. 14).
5. Après réglage, serrer le boulon et contrôler de
nouveau l'horizontalité transversale.
Important : Si l'unité de coupe n'est pas de
niveau transversalement alors que le
support d'un côté est tourné au
maximum, régler le support de
l'autre côté.
2
Figure 14
1. Boulon
3. Mesurer ici
1
1224
2. Support de suspension
