dépôts d'herbe sont détectés, inversez le sens
de marche de la machine pour éloigner les
déchets d'herbe de la roue et de la fourche.
3. Enlevez le chapeau de tension de l'axe de
pivot (Figure 5) et sortez l'axe du bras pivotant.
Replacez les 2 cales (3 mm) sur l'axe de pivot
dans leur position d'origine. Ces cales sont
nécessaires pour que les unités de coupe soient
parfaitement de niveau sur toute la largeur.
Placez le nombre requis d'entretoises de 13 mm
sur l'axe de pivot pour obtenir la hauteur de
coupe voulue, puis ajoutez la rondelle.
Remarque:
Lorsque vous utilisez les hauteurs
de coupe 25 mm, 38 mm ou parfois 51 mm,
montez les patins et les galets dans les trous
les plus élevés.
4. Fixez le réglage avec le chapeau de tension.
Réglages des patins
Montez les patins à la position la plus basse pour des
hauteurs de coupe égales ou supérieures à 64 mm,
et à la position la plus haute pour des hauteurs de
coupe inférieures à 64 mm.
Remarque:
Lorsque les patins sont usés, vous
pouvez les retourner et les monter sur le côté opposé
de la tondeuse. Cela permet de les utiliser plus
longtemps avant d'être obligé de les remplacer.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Placez la commande d'accélérateur en position
de bas régime, arrêtez le moteur, enlevez la clé
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter la position d'utilisation.

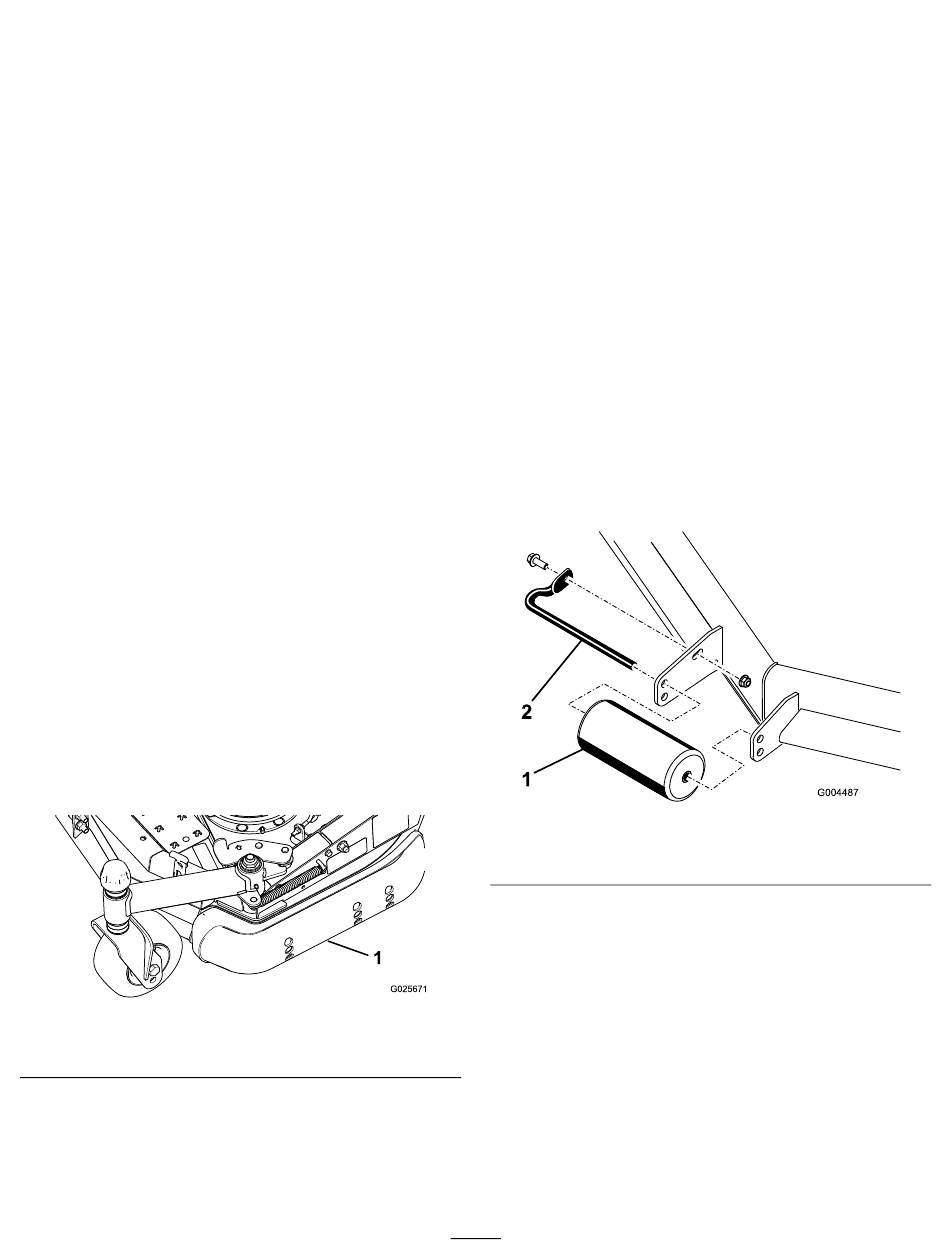

3. Desserrez la vis à l'avant de chaque patin.
(Figure 6).
1. Patin
4. Retirez les boulons à embase et les écrous de
chaque patin.
5. Placez chaque patin à la position voulue et
fixez-les avec les boulons à embase et les
écrous.
Figure 6
Remarque:
supérieurs ou centraux pour régler les patins.
Les trous inférieurs sont utilisés quand vous
changez de côté ; ils deviennent alors les trous
supérieurs de l'autre côté du plateau.
Réglage des galets
Montez les galets à la position la plus basse pour
les hauteurs de coupe supérieures à 64 mm, et à la
position la plus haute pour les hauteurs de coupe
inférieures à 64 mm.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Placez la commande d'accélérateur en position
de bas régime, arrêtez le moteur, enlevez la clé
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter la position d'utilisation.
3. Soulevez l'avant de la machine sur des
chandelles.
4. Retirez les fixations de chaque galet sur votre
tondeuse et montez ou abaissez les galets à
votre convenance
1. Galet
5. Montez les fixations comme illustré.
Mise à niveau du plateau de
coupe
g025671
Remarque:
Des outils de mise à niveau spécifiques
à cette unité de coupe sont disponibles chez votre
distributeur Toro agréé.
Mise à niveau longitudinale
L'inclinaison de l'unité de coupe est représentée par
la différence qui existe entre la hauteur de coupe
11
Utilisez uniquement les trous
(Figure 7).
Figure 7
2. Axe de galet
g004487
