Courroie De Prise De Force (Pdf); Dépose De La Courroie De Pdf; Montage De La Courroie De Pdf - Toro 78253 Manuel De L'utilisateur

Entretien
2. Régler la tension du ressort de tendeur pour que
la longueur du ressort d'un bout à l'autre soit de
14 cm (5–1/2") (Fig. 29).
1

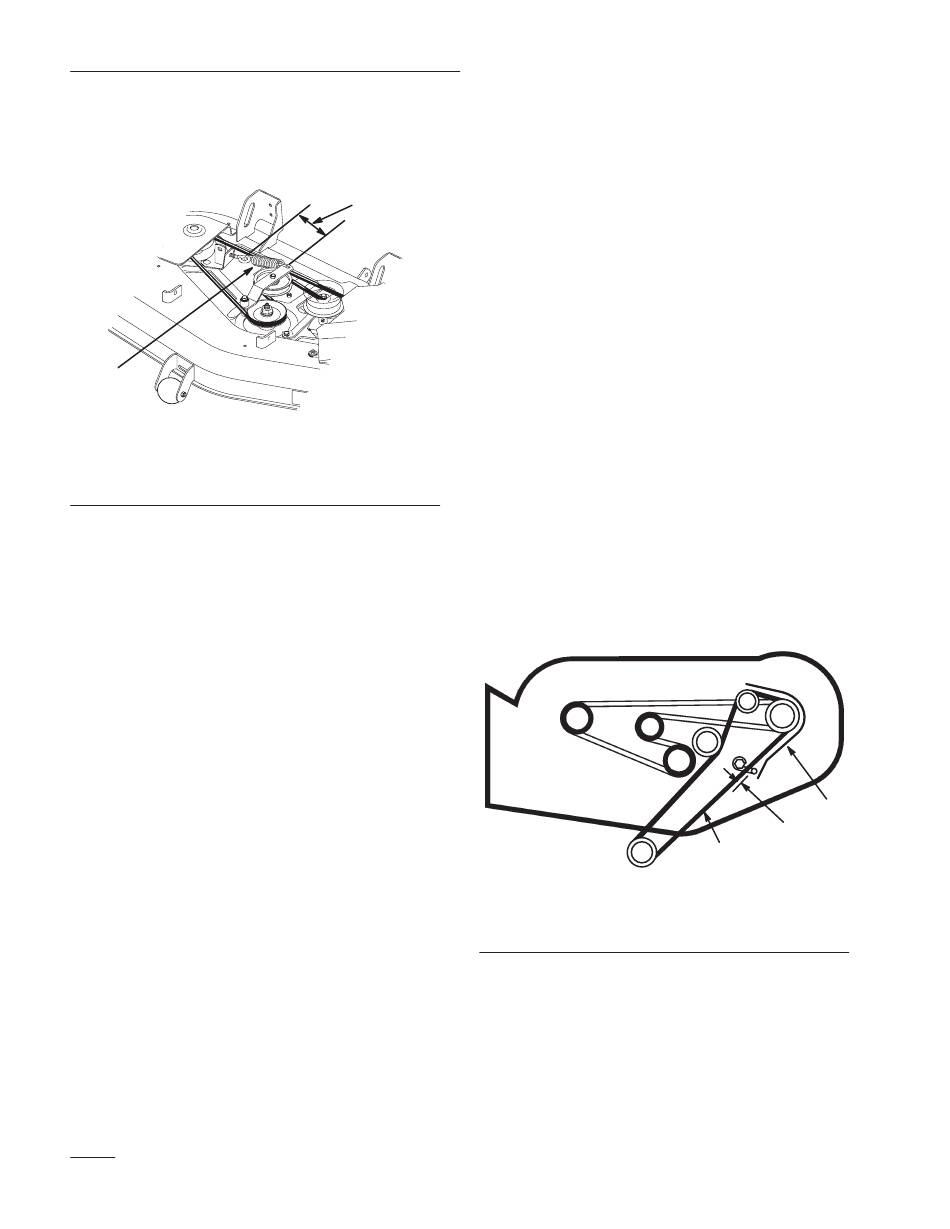

Figure 29
Vue de dessus
1. Ressort de galet tendeur
3. Remonter les cache-poulie droite et gauche à
l'aide des vis de fixation enlevées
précédemment.
4. Monter le plateau de coupe sous la tondeuse,
voir Montage du plateau de coupe, page 8.
22
2
2417
2. 14 cm (5–1/2")
Courroie de prise de force
(PdF)
Dépose de la courroie de PdF
1. Déposer la tondeuse, voir Dépose de la tondeuse,
page 12.
2. Retirer les vis de fixation du cache-poulie de
gauche et le cache-poulie. Déposer la courroie de
PdF (Fig. 30).

Montage de la courroie de PdF

1. Passer la nouvelle courroie autour de la poulie de
lame et des galets tendeurs.
2. Remonter le cache-poulie de gauche à l'aide des
vis de fixation enlevées précédemment (Fig. 30).
3. Monter le plateau de coupe sous la tondeuse,
voir Montage du plateau de coupe, page 8.
4. Régler la position du guide-courroie à une
distance de 4 mm (1/8") de la courroie (Fig. 30).
Figure 30
1. Cache-poulie gauche
2. Courroie de PdF
1
3
2
m–2418
3. 4 mm (1/8")
