Montage

Montage du plateau de coupe

1. Amener la machine sur un sol plat horizontal,
débrayer la prise de force, serrer le frein de
stationnement et tourner la clé de contact sur
"ARRET" ("OFF") pour couper le moteur.
Retirer la clé de contact.
2. Diriger les roues avant tout droit et relever
complètement le relevage d'accessoire en
position verrouillée comme expliqué dans le
mode d'emploi de l'unité de traction.
3. Glisser l'unité de coupe sous l'unité de traction
par la droite, en tournant les roues avant si
nécessaire. Aligner les bagues de montage arrière
face aux extrémités des bras de relevage.
4. Tourner à fond le bouton de réglage de hauteur
en sens inverse aux aiguilles d'une montre, et
descendre le levier de relevage d'accessoire en
position de montage (sur "MOUNTING"), voir
Utilisation, page 15.
5. Engager les bagues de guidage arrière, d'abord la
gauche puis la droite, sur les bras de relevage,
puis glisser le plateau de coupe vers la gauche
pour le mettre en place (Fig. 10).
6. Fixer le plateau de coupe aux bras de relevage
arrière à l'aide de rondelles de 19 mm (3/4") et
de grandes goupilles épingles (Fig. 10).
7. Fixer les liaisons réglables avant aux bras de
relevage avant à l'aide d'une rondelle de 13 mm
(1/2") et d'une petite goupille épingle (Fig. 10).
8
6
5
8
7
2
3

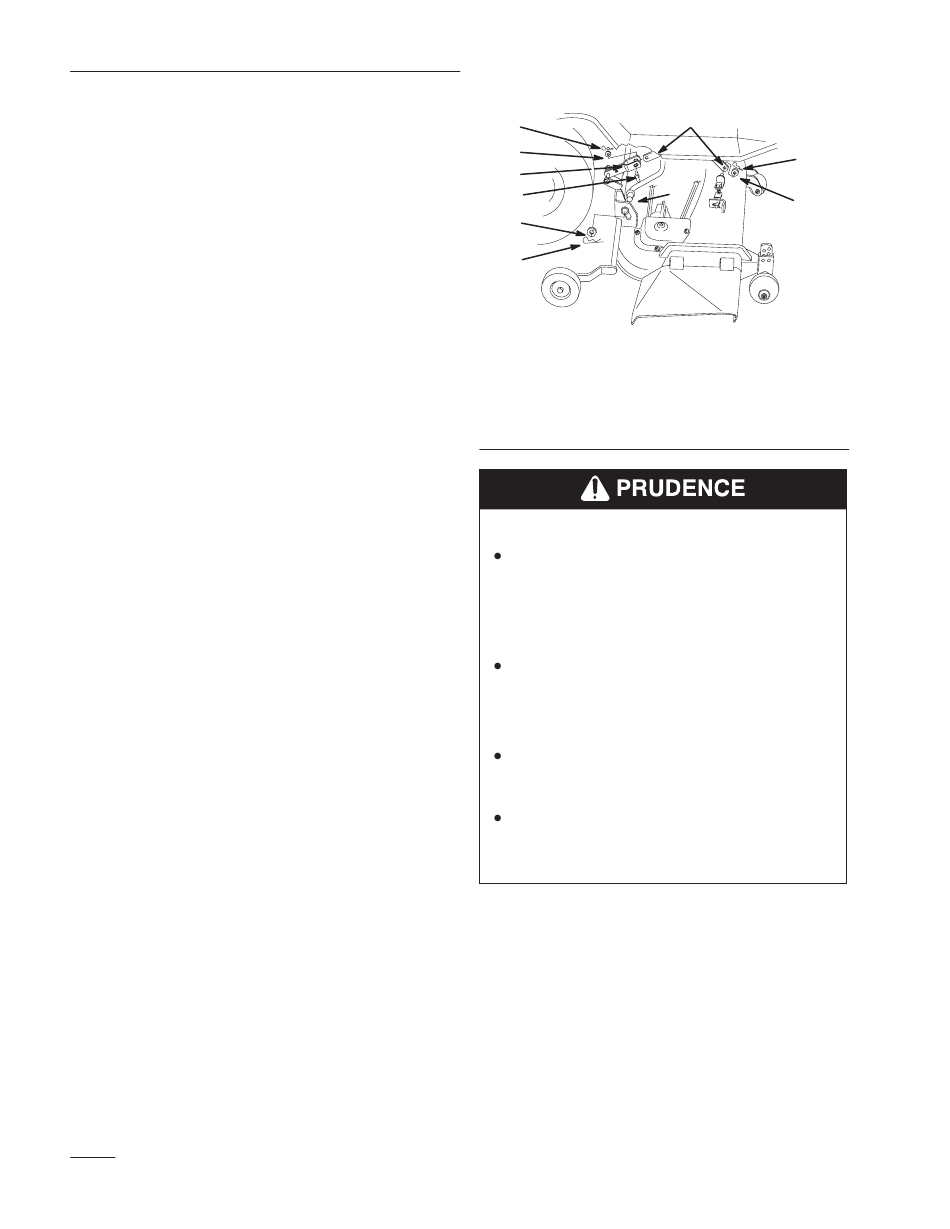

Figure 10
1. Bras de relevage
2. Rondelle 19 mm (3/4")
3. Grande goupille épingle
4. Relevage d'accessoire
DANGER POTENTIEL
Un mouvement du relevage hydraulique
peut occasionner des blessures lors de
l'alignement du plateau par rapport aux
bras de relevage.
QUELS SONT LES RISQUES?
Le coincement entre le bras de relevage
porteur et le relevage d'accessoire peut
provoquer des blessures graves.
COMMENT SE PROTEGER?
Ne pas mettre les mains entre le bras de
relevage porteur et le relevage d'accessoire
lorsqu'on actionne le relevage hydraulique.
Couper le contact et retirer la clé lorsque le
bras de relevage porteur et le relevage
d'accessoire sont alignés.
4
6
1
5
M–3644
5. Rondelle 13 mm (1/2")
6. Petite goupille épingle
7. Axe de chape
8. Bras de relevage porteur
