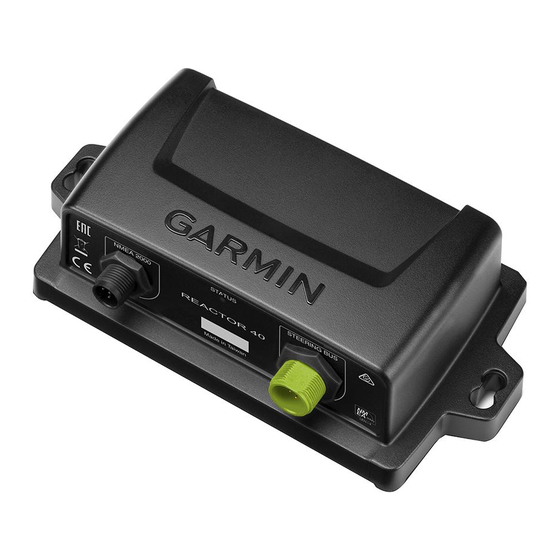

REACTOR
40 POUR DIRECTION MÉCANIQUE
™
INSTRUCTIONS D'INSTALLATION
Informations importantes relatives à la sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour
prendre connaissance des avertissements et autres informations importantes sur le produit.
Pour éviter tout risque de blessure ou de détérioration du bateau, le pilote automatique doit être installé par un
professionnel qualifié. Des connaissances spécifiques sur les systèmes de direction et les systèmes électriques
marins sont nécessaires pour une installation correcte.
Vous êtes responsable de l'utilisation sûre et prudente de votre bateau. Le pilote automatique est un outil qui
optimise votre capacité de pilotage. Il ne vous dégage pas de vos responsabilités en cas de non-respect de la
sécurité à bord. Evitez tout danger de navigation et ne relâchez pas votre surveillance de la barre.
Soyez toujours prêt à reprendre manuellement les commandes du bateau.
Apprenez à utiliser le pilote automatique sur une mer calme et sans danger.
Utilisez le pilote automatique avec précaution à proximité des points dangereux, tels que les quais et les autres
bateaux.
ATTENTION
Le non-respect de ces instructions lors de l'installation ou de l'utilisation de cet équipement peut provoquer des
dommages ou des blessures.
Pendant le fonctionnement, prenez garde aux surfaces chaudes du dissipateur de chaleur, du moteur et du
solénoïde.
Pendant le fonctionnement, prenez garde au risque de coincement ou de pincement lié aux pièces mobiles.
Préparation de l'installation
Le système de pilote automatique comprend plusieurs composants. Avant de commencer l'installation, lisez
toutes les considérations relatives à la connexion et au montage des composants. Vous devez savoir comment
les composants interagissent pour planifier correctement l'installation sur votre bateau.
Les schémas d'installation permettent de mieux comprendre les considérations relatives à la connexion et au
montage.
Disposez tous les composants sur le bateau au moment de planifier l'installation. Vous vérifierez ainsi si vos
câbles sont assez longs pour relier chaque composant. Au besoin, des rallonges (vendues séparément) pour les
différents composants sont disponibles auprès de votre revendeur Garmin
ou sur le site garmin.com.
®
Consignez le numéro de série de chacun des composants à des fins d'enregistrement et de garantie.
Mai 2022
GUID-4ECB91EB-0673-481B-84C5-473A80B7232E v3
