4. Ángulo oblicuo

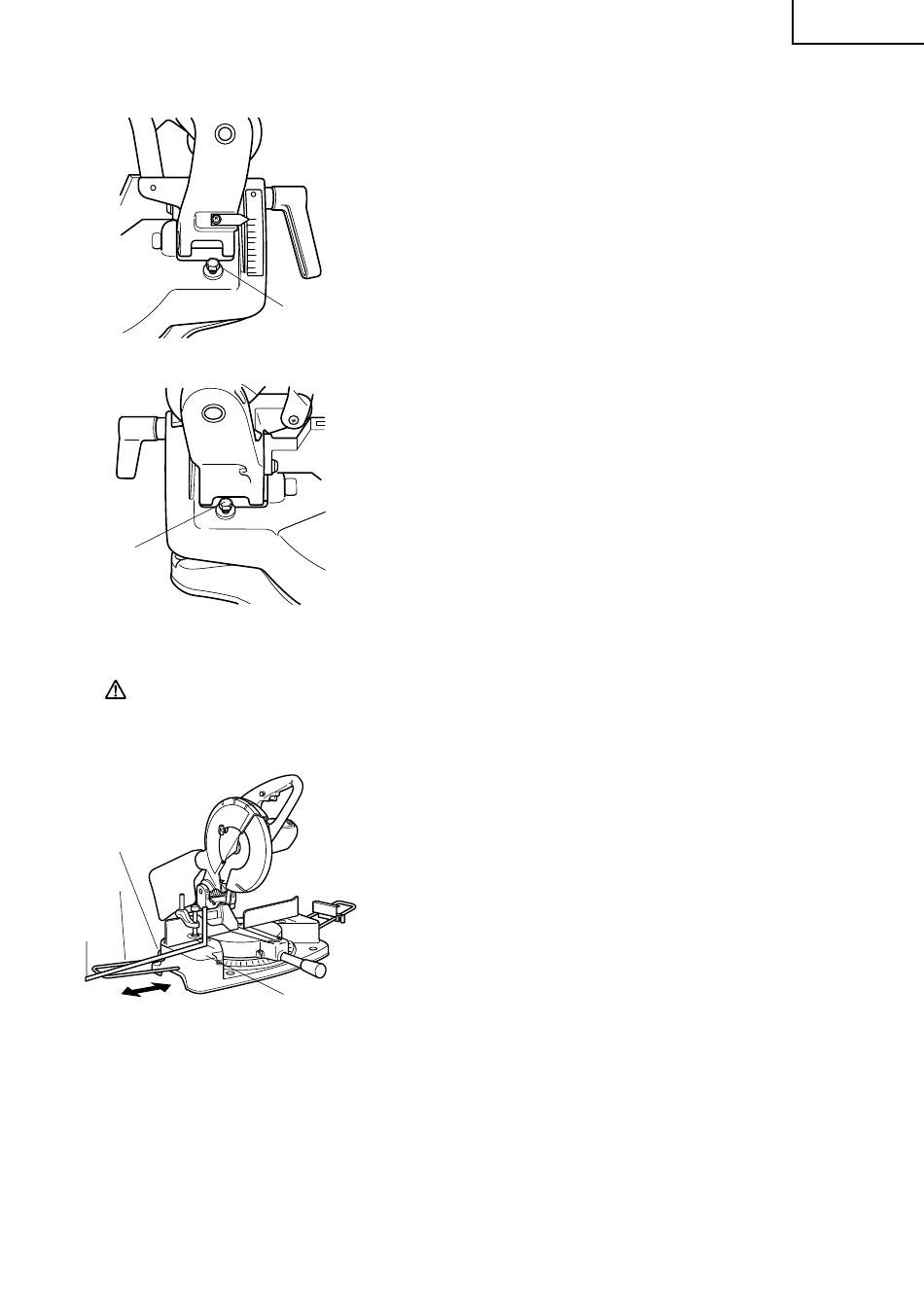

Fig. 10
Perno
de 8 mm
Fig. 11
5. Inmovilización de la pieza de trabajo
ADVERTENCIA:
6. Instalación de los soportes (Accesorio opcionales)
Perno de orejas
de 6 mm
Soporte
Escuadra
de acero
Fig. 12
Antes de expedirse de fábrica, la herramienta eléctrica ha sido
ajustada para ángulos de cortes en bisel de 0˚ y de 45˚ a la izquierda.
La posición y el ángulo de corte en bisel se pueden ajustar aflojando
la contratuerca de 6 mm y cambiando la altura del perno de 6 mm.
(El ángulo máximo de corte en bisel es de 45˚).
Perno
de 8 mm
Sujete siempre la pieza de trabajo a la escuadra de guía, ya que de lo contrario
podría salirse de la mesa y causar lesiones serias.
Los soportes ayudan a mantener estables, y en su lugar, las piezas
de trabajo largas durante la operación de corte.
(1) Como se indica en la Fig. 12, utilice una escuadra de acero para
alinear el borde superior de los soportes con la superficie de la
base.
(2) Después de la alineación, asegure los soportes con pernos de
orejas de 6 mm.
Superficie de
la base
