Raccordement électrique
AVIS
‣
ESD - décharge électrostatique. Protéger les bornes contre toute décharge
électrostatique. Un non-respect peut entraîner la destruction ou le dysfonctionnement de
composants électroniques.
5.3

Raccordement du signal capteur

5.3.1 Raccordement aux bornes enfichables
A

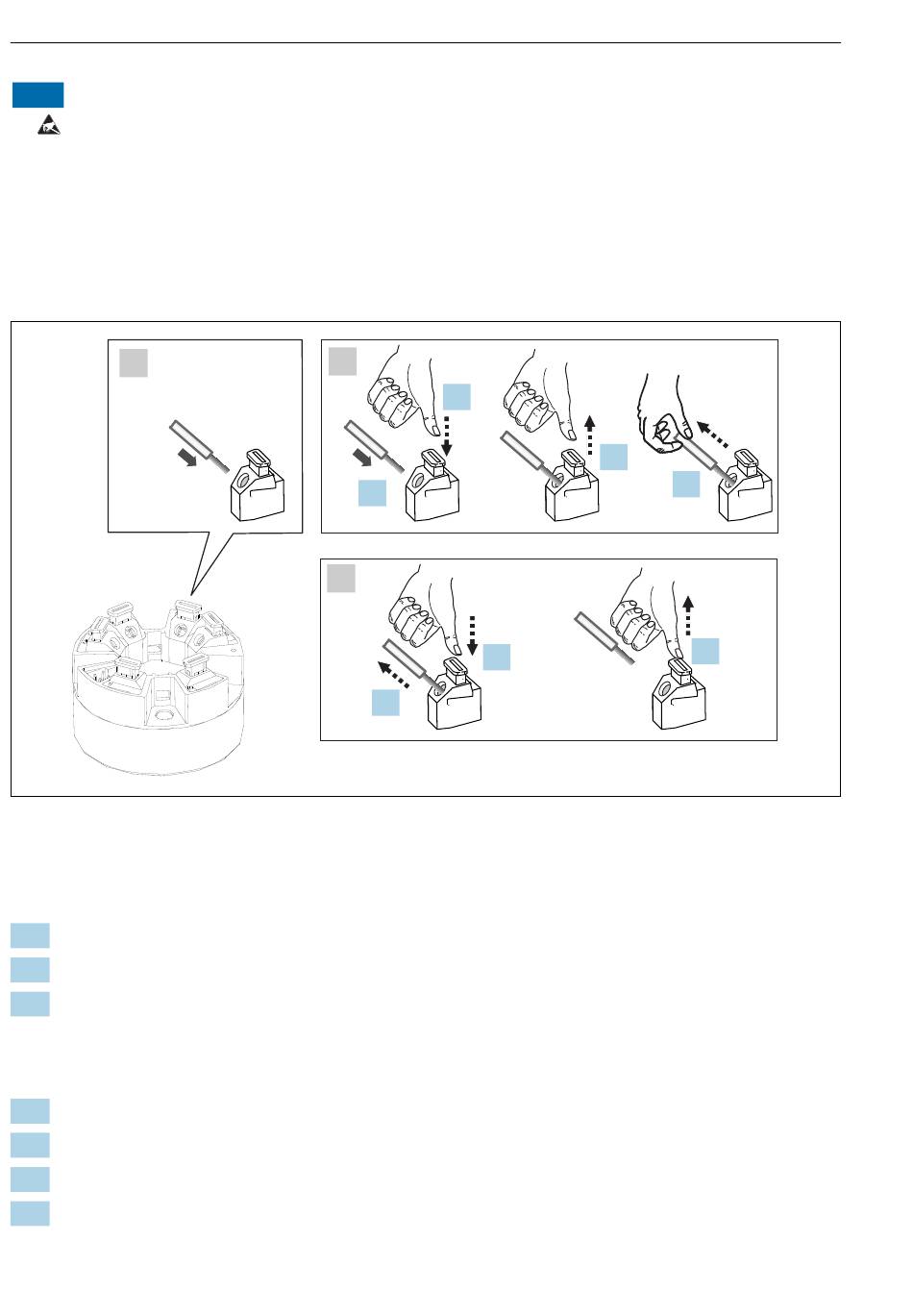

 10 Raccordement aux bornes enfichables à l' e xemple d' u n transmetteur pour tête de sonde
Fig. A, fil rigide :
1. Dénuder les extrémités du fil. Longueur dénudée min. 10 mm (0,39 in).
2. Insérer l' e xtrémité du conducteur dans la borne.
3. Tirer délicatement sur le fil pour vérifier qu' i l est correctement raccordé. Le cas échéant,
répéter la procédure à partir de l' é tape 1.
Fig. B, fil pour torons sans extrémité préconfectionnée :
1. Dénuder les extrémités du fil. Longueur dénudée min. 10 mm (0,39 in).
2. Presser l' o util d' o uverture vers le bas.
3. Insérer l' e xtrémité du conducteur dans la borne.
4. Lâcher l' o util d' o uverture.
20
B
2.
3.
C
1.
2.
iTEMP TMT71, TMT72
4.
5.
3.
Endress+Hauser
A0039468
