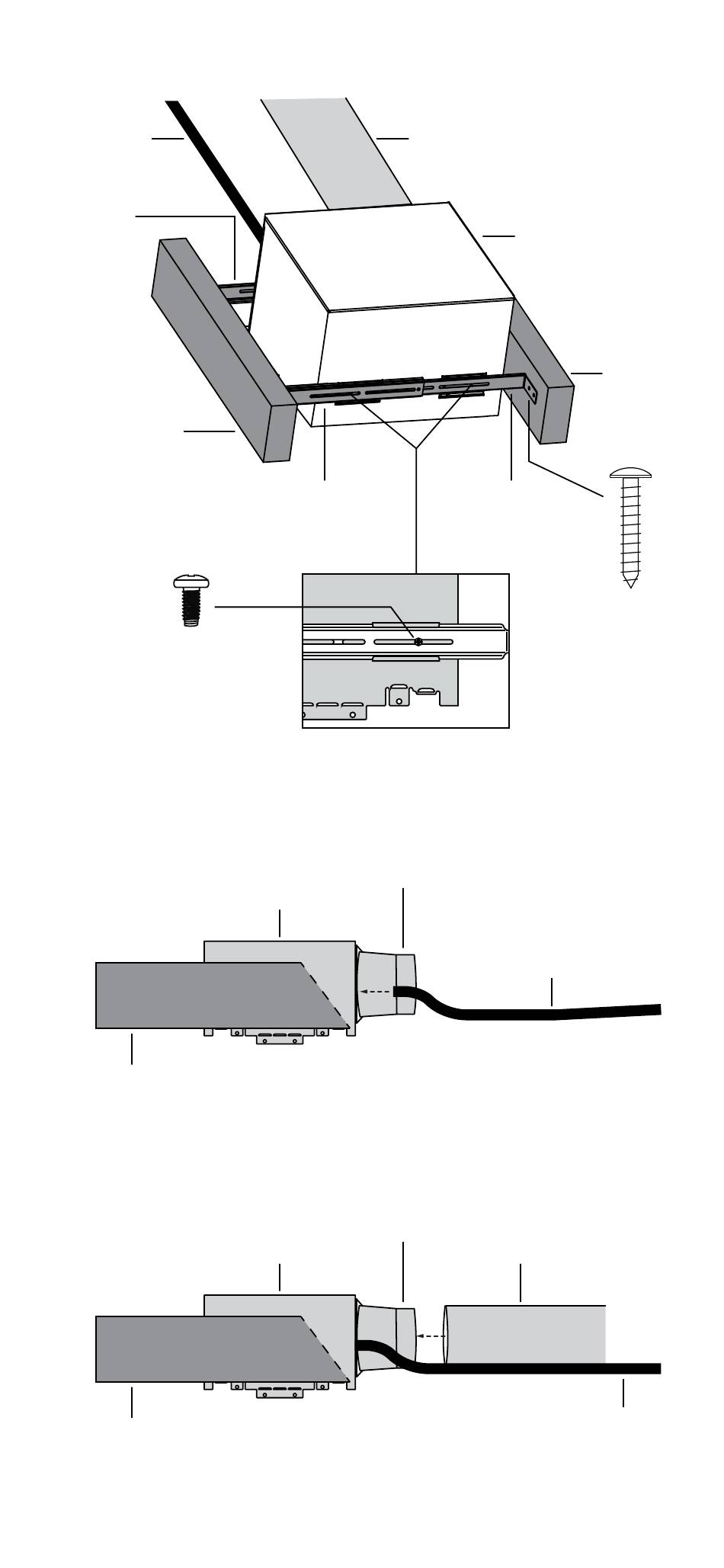

3) Fixez le VENTILATEUR aux solives du plafond avec les SUPPORTS en utilisant
les VIS À BOIS À TÊTE RONDE, puis installez la plaque de plâtre au plafond.
conduit
électrique
SUPPORT
COURT
(peut être
découpé)
solive de
charpente
VIS DE FIXATION
DE SUPPORT
/
3
4) Fixez le conduit avec le câblage au VENTILATEUR.
solive de
charpente
5) Fixez le REGISTRE au conduit.
solive de
charpente
SUPPORT
COURT
PO N° 8
8
Qté : 3
VENTILATEUR
VENTILATEUR
conduit
REGISTRE
REGISTRE
Fixez le REGISTRE au
conduit avec du ruban à conduits.
15
VENTILATEUR
SUPPORT
LONG
VIS À BOIS À
TÊTE RONDE
(en poser
2 par support)
conduit
conduit
conduit
solive de
charpente
Qté : 6
