Televisore
PASSO
Cavo video

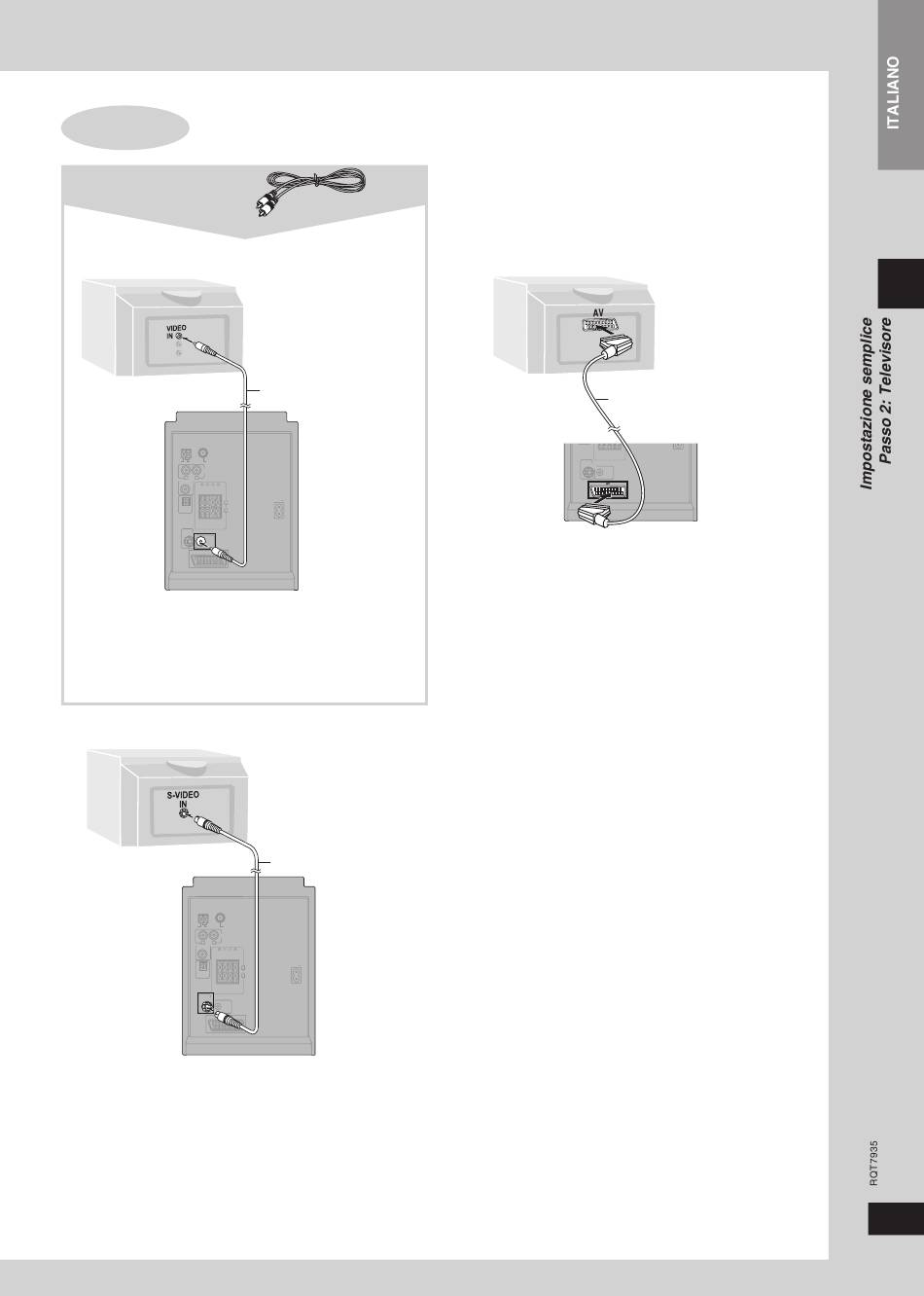

■ Collegamento di un televisore con terminale VIDEO IN
AM ANT FM ANT
EXT LOOP 75 Ω
AUX
R L
SUBWOOFER
OUT
L
OPTICAL
OUT R
HIGH (6Ω) LOW (6Ω)
SPEAKERS (SB-PM91)
HAUT-PARLEURS
S-VIDEO
OUT
VIDEO
OUT
AV
Y
Terminale VIDEO OUT
Non collegare l'unità attraverso il videoregistratore, poiché le
immagini potrebbero non essere riprodotte correttamente a
causa della protezione contro le copie.
■ Collegamento di un televisore con terminale S-VIDEO IN
AM ANT FM ANT
EXT LOOP 75 Ω
AUX
R L
SUBWOOFER
OUT
OPTICAL
OUT
HIGH (6Ω) LOW (6Ω)
SPEAKERS (SB-PM91)
HAUT-PARLEURS
S-VIDEO
OUT
VIDEO
OUT
AV
P
B
Terminale S-VIDEO OUT
Il terminale S-VIDEO consente di ottenere immagini più vivide
rispetto al terminale VIDEO OUT separando i segnali di crominanza
(C) e di luminanza (Y). (Il risultato finale dipende dal televisore.)
(fornito)
Cavo video
AC IN
Cavo S-VIDEO
AC IN
L
R
■ Collegamento di un televisore con terminale SCART
AM ANT FM ANT
EXT LOOP 75 Ω
Cavo SCART a 21 poli
AUX
R L
SUBWOOFER
OUT
L
OPTICAL
OUT R
HIGH (6Ω) LOW (6Ω)
SPEAKERS (SB-PM91)
HAUT-PARLEURS
S-VIDEO
OUT
VIDEO
OUT
Terminale SCART
Per migliorare la qualità delle immagini, si puo cambiare
l'uscita del segnale video dal terminale AV da "Video" a
"S-Video" o "RGB" secondo il tipo di televisore usato (➡
scheda "Video"-AV Output, pagina 20).
