AVERTISSEMENT:
Enlevez toujours la batterie de votre scie lorsque vous
installez des pièces, faites un réglage ou un nettoyage,
installez ou retirez des lames, et même quand elle n'est pas
utilisée. En retirant la batterie de votre scie, vous éviterez sa
mise en marche accidentelle qui peut causer des blessures
graves.

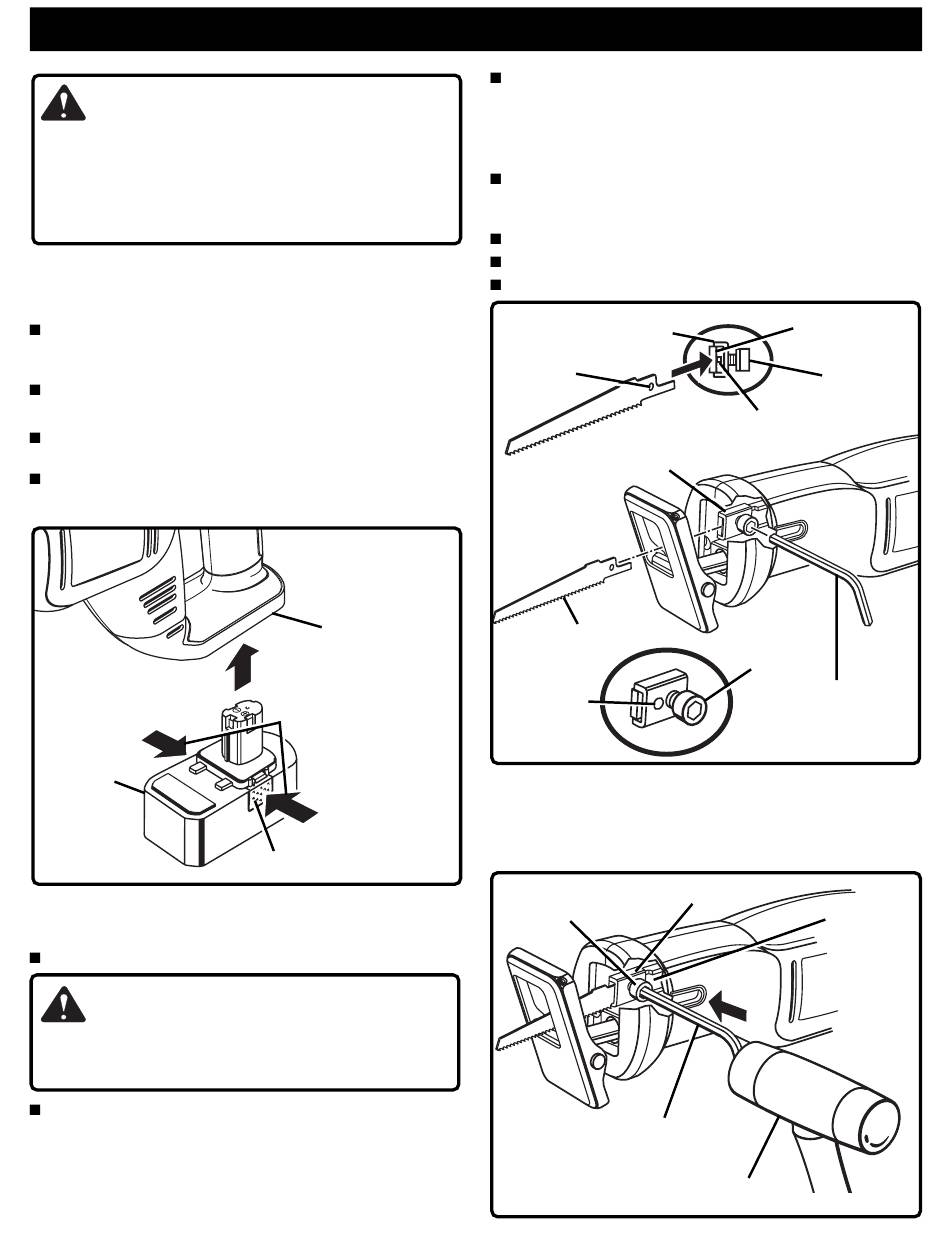

ENLÈVEMENT / INSTALLATION DE LA BATTERIE
Voir figure 2.
ENLÈVEMENT:
Situez les loquets à côté de la batterie et appuyez
simultanément sur les deux loquets pour dégager la batterie
de la scie.
Enlevez la batterie de la scie.
INSTALLATION:
Placez la batterie sur la scie, alignez la rainure de la batterie
avec la nervure du réceptacle de la batterie. Voir figure 2.
Assurez-vous que les loquets sur chaque côté de la batterie
sont bien fixés à la scie avant de l'utiliser.
BATTERIE
INSTALLATION DE LA LAME
Voir figure 3.
Enlevez la batterie. Voir figure 2.
AVERTISSEMENT:
Si vous n'enlevez pas la batterie de votre scie, il risque d'en
résulter une mise en marche accidentelle pouvant entraîner
des blessures graves.
Enlevez la clé de la lame fournie avec la scie de son
logement. Note: Le logement de la clé est situé à la partie
inférieure de la poignée de la scie. Voir figure 1.
MONTAGE
RÉCEPTACLE
POUR BATTERIE
APPUYEZ SUR LES
LOQUETS POUR
DÉGAGER LA
BATTERIE
LOQUET
Fig. 2
Desserrez suffisamment la vis du serre-lame pour pouvoir
insérer la lame entre le serre-lame et la biellette de la scie.
Note: Il n'est jamais nécessaire d'enlever la vis du serre-lame
du serre-lame lui-même lors de l'installation ou de l'enlèvement
de la lame.
Alignez le trou de l'arbre de la lame et celui du serre-lame
avec le tenon de la biellette de la scie. Insérez ensuite le
tenon dans les deux trous alignés.
Serrez bien la vis du serre-lame.
Enlevez la clé de la lame et rangez-la dans son logement.
Remettez la batterie.
SERRE-LAME
TROU DE
LA LAME
SERRE-LAME
LAME
TROU DU
SERRE-LAME
Note: Le serre-lame peut parfois coller sur la biellette mobile, ce
qui peut empêcher la bride de s'ouvrir suffisamment pour insérer
ou enlever la lame. Si cela se produit, desserrez le serre-lame
à l'aide de la clé de la lame, puis tapez légèrement sur l'extrémité
de la clé de la lame avec un maillet. Voir figure 4.
VIS DU
SERRE-LAME
CLÉ DE LA LAME
(CLÉ HEX. DE 5 mm)
Page 8
BIELLETTE
DE LA SCIE
SERRE-LAME
TENON
VIS DU
SERRE-LAME
CLÉ DE LA LAME
(CLÉ HEX. DE 5 mm)
SERRE-LAME
MAILLET
VIS DU
Fig. 3
BIELLETTE
DE LA SCIE
Fig. 4
