iTEMP TMT84
 11

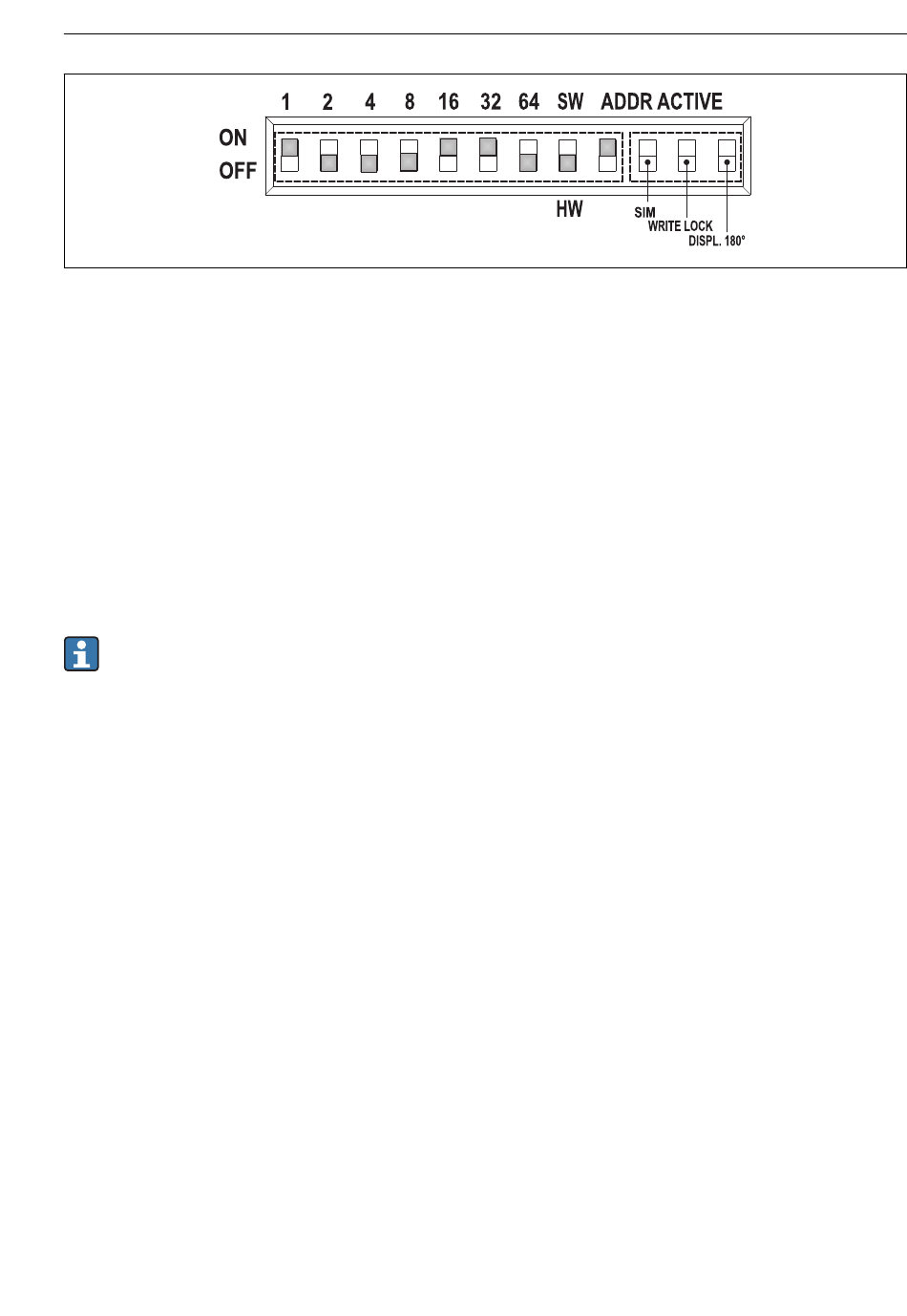

Configuration de l' a dresse d' a ppareil à l' a ide de l' e xemple de l' a dresse de bus 49
Commutateur DIP réglé sur ON : 32 + 16 + 1 = 49. En outre, commutateur DIP SW/HW réglé sur "HW"
et ADDR ACTIVE sur "ON".
6.2
Configuration du transmetteur pour tête de sonde et des fonc-
tions PA
Les fonctions PROFIBUS® PA et les paramètres spécifiques à l' a ppareil sont configurés via la
communication de bus de terrain. Les systèmes de configuration suivants sont disponibles à
cette fin :
• Endress+Hauser FieldCare (DTM)
• SIMATIC PDM (EDD)
La procédure étape par étape de la première mise en service des fonctions du bus de
terrain est décrite en détail dans le manuel de mise en service complet, tout comme la
configuration des paramètres spécifiques à l' a ppareil.
7

Mise en service

7.1

Mise sous tension du transmetteur

Après avoir procédé aux contrôles finaux, mettre l' a ppareil sous tension. Après mise sous
tension, le transmetteur est soumis à des fonctions de test internes. Durant cette procédure,
une séquence contenant des informations sur l' a ppareil apparaît à l' a ffichage.
L' a ppareil fonctionne en mode normal au bout d' e nv. 8 secondes et l' a fficheur embroché au
bout d' e nv. 12 secondes ! Si la mise sous tension a réussi, la mesure normale débute.
L' a fficheur indique les valeurs mesurées et/ou les valeurs d' é tat.
Endress+Hauser
Mise en service
A0041962
19
