Assemblage De La Batterie - Toro Workman MD Instructions De Montage

1
1. Chargeur de batterie
6. Quand la batterie est chargée au maximum,
débranchez le chargeur de la prise, puis débranchez
les fils du chargeur des bornes de la batterie
(Figure 2).
Remarque: Une fois la batterie activée, ajoutez
seulement de l'eau distillée pour compenser la perte
normale de liquide. Toutefois, cela ne devrait pas être
nécessaire avec les batteries sans entretien utilisées
dans des conditions normales.
2

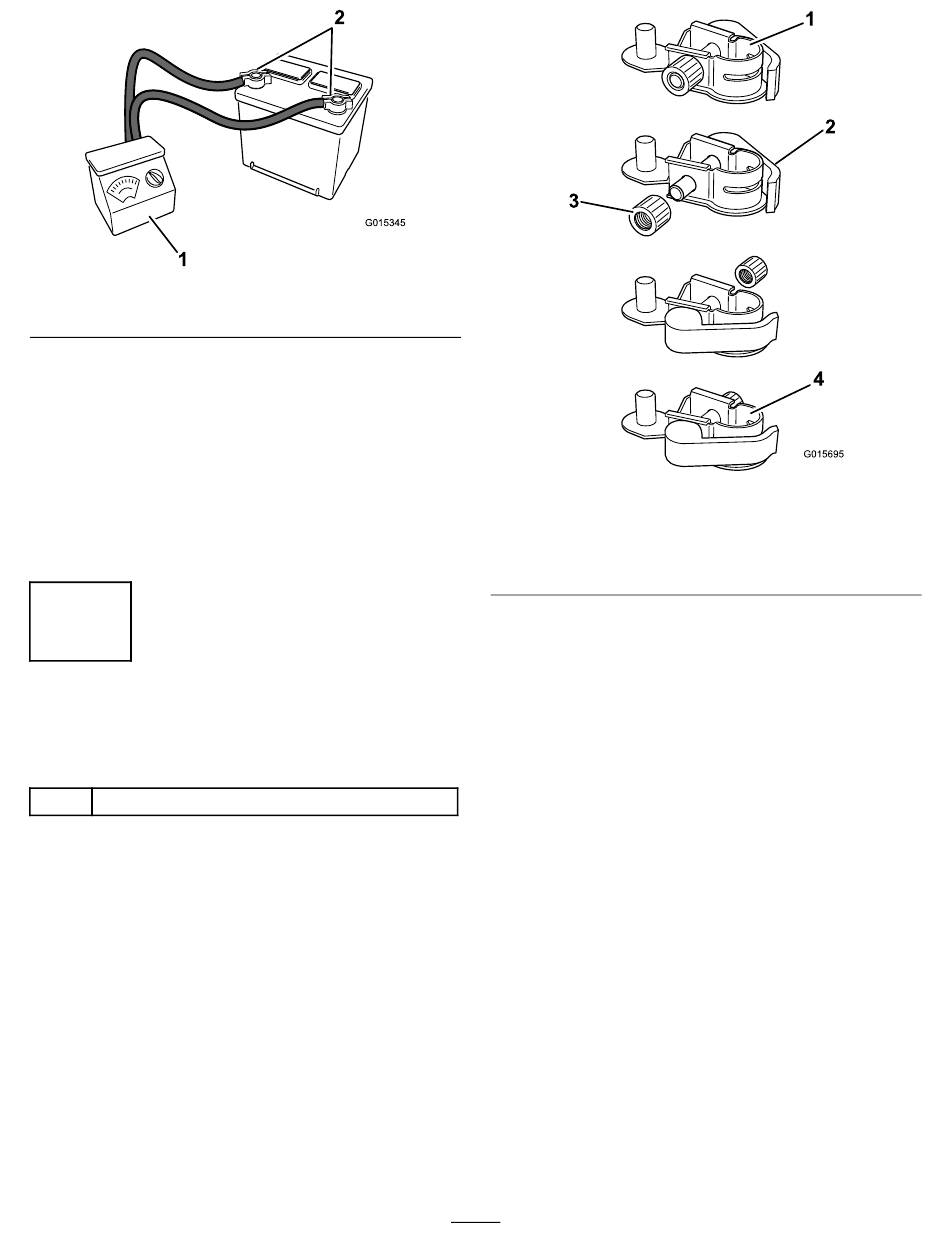

Assemblage de la batterie

Pièces nécessaires pour cette
opération:
2 Connecteurs rapides des bornes
Procédure
1. Trouvez les connecteurs de bornes rapides dans
les pièces détachées. La position d'origine de l'un
des connecteurs doit être modifiée pour permettre
l'installation.
2
G015345
Figure 2
2. Fils du chargeur
3
1. Connecteur de borne
rapide - position d'origine
2. Écrou de blocage
• Desserrez et retirez l'écrou de blocage sur l'un
des connecteurs (Figure 3).
• Retirez le bras de fixation du connecteur et
insérez-le de l'autre côté (Figure 3).
• Placez l'écrou de blocage retiré précédemment
sur le bras de fixation et serrez-le un peu pour
l'empêcher de tomber (Figure 3).
2. Montez les connecteurs rapides sur les bornes de
la batterie, en dirigeant les bras de fixation vers
l'extérieur (Figure 4). Placez le connecteur non
modifié sur la borne positive de la batterie. Placez
le connecteur modifié sur la borne négative de la
batterie.
3
1
2
4
G015695
Figure 3
3. Bras de fixation
4. Connecteur de borne
rapide - position modifiée
