Manuels Connexes pour Rega BRIO-R
Sommaire des Matières pour Rega BRIO-R
- Page 1 REGA Amplificateur hi-fi BRIO MANUEL D'UTILISATION PROLINE REFRIGERATEUR BRF40 Besoin d'aide ? Rendez-vous sur votre communauté https://sav.darty.com...
- Page 2 Brio-R manual french:Cursa manual.qxd 08/04/2011 14:07 Page 1...
-
Page 3: Table Des Matières
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:07 Page 2 TABLE DES MATIERES INTRODUCTION, TECHNOLOGIE INSTALLATION CONNEXIONS CONNEXIONS VERS LES HP UTILISATION /SELECTION D’ ENTREE MUTE / TELECOMMANDE SPECIFICATIONS EN CAS DE PROBLEMES 10-13 CARNET DU PROPRIETAIRE... -
Page 4: Introduction, Technologie

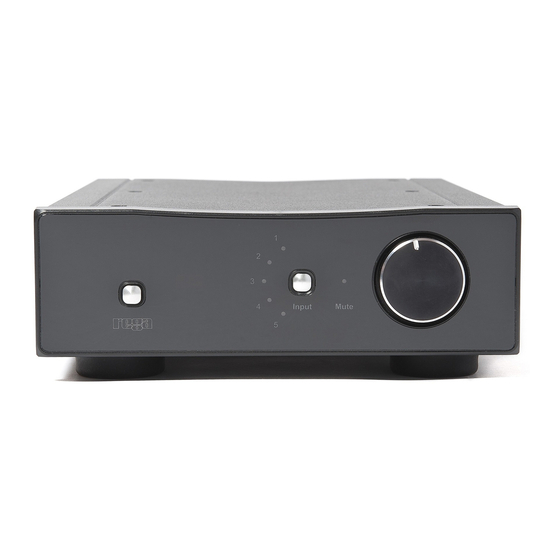

INTRODUCTION, TECHNOLOGIE Nous vous félicitons d’avoir choisi le Brio- R , la plus récente version de l’amplificateur Rega le plus vendu de tous les temps. Logé dans un élégant châssis tout neuf, le Brio- R est fort de l’expérience de trois versions précédentes. La recette du succès demeure inchangée - les meilleurs circuits audio traditionnels et une parfaite maîtrise des principes de... - Page 5 (des capacitances à film sont utilisés partout sur le chemin du signal). L’étage phono a été amélioré pour tirer profit des superbes performances des nouvelles platines tourne-disque Rega Planar - une sensibilité d’entrée accrue et une meilleure réponse dans le grave.
-
Page 6: Installation
Nous avons omis les gadgets superflus tels que les contrôles aigus/graves ou les prises casques car ils gênent le chemin du signal et nuisent à la qualité du son. Le Rega “EAR”, disponible séparément est un ampli casque conçu spécifiquement pour donner de bien meilleures performances qu’une sortie casque intégrée. -
Page 7: Connexions
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 6 CONNEXIONS Toutes les connexions d'entrée ainsi que les sorties magnéto (tape) sont effectuées par des prises RCA (Cinch). Les deux canaux sont toujours clairement identifiés :- CANAL DROIT: rangée inférieure de prises, repère ROUGE CANAL GAUCHE : rangée supérieure de prises, repère BLANC. - Page 8 14:08 Page 7 MISE A LA MASSE : Les bras et platines REGA sont automatiquement mis à la masse par le cordon phono. Aucun fil de masse n'est nécessaire. Au cas où votre bras de lecture possède un fil de masse, celui-ci peut être connecté à l’écrou situé...
-
Page 9: Connexions Vers Les Hp
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 8 Input 2 à 5 (Entrées 2 à 5) – Entrées “niveau ligne” Ces entrées permettent de brancher toute source standard - lecteur CD, Tuner, DVD etc. Le “Record Output” (sortie tape) ne fonctionne pas lorsque Input 5 est sélectionnée. -
Page 10: Utilisation /Selection D' Entree
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 9 UTILISATION La mise en route s'effectue en appuyant sur le bouton situé à gauche de la façade. Après quelques secondes vous entendrez un petit “clic” indiquant que le relais principal s’est enclenché et que l’ampli est prêt à fonctionner. -
Page 11: Mute / Telecommande
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 10 MUTE La fonction “Mute” n’est accessible que par l’ntermédiaire de la télécommande. Cette fonction coupe les sorties de l’ampli et par conséquent l’alimentation des enceintes. Appuyez à nouveau sur “Mute” pour désélectionner. -
Page 12: Specifications
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 11 Brio- R SPECIFICATIONS Sensibilités d’entrée : Input 1 (Phono) sensibilité d’entrée = 2. 1 mV sur 47KOhms en parallèle avec 220pF. Niveau d’entrée maximum (Phono) = 100mV. Entrées 2 à 5 (Ligne) sensibilité d’entrée = 210mV sur 47KOhms. -
Page 13: En Cas De Probleme
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 12 EN CAS DE PROBLEME Aucune alimentation - logo non allumé Vérifiez le branchement du cordon secteur : Corrigez est-il connecté aux 2 extrémités ? Contactez votre revendeur L’interrupteur est-il bien enclenché ? Rega si l’interrupteur vous... - Page 14 Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 13 EN CAS DE PROBLEME Appareil sous tension, le logo s’allume mais aucun signal La source est-elle branchée sur l’entrée Corrigez souhaitée ? Celle-ci est elle sélectionnée ? Les enceintes sont-elles correctement Corrigez branchées sur l’ampli ?
- Page 15 Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 14 EN CAS DE PROBLEME Appareil sous tension, seule une enceinte fonctionne Les connexions entre les enceintes Refaites la connexion. Si les fils bougent ou ne et l’ampli sont-elles bien sont pas correctement soudées, contactez effectuées? Fonctionnent-elles...
-
Page 16: En Cas De Problemes
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 15 EN CAS DE PROBLEME Fort bruit de bourdonnement sur les deux canaux losque “Phono” est sélectionné Le bras de lecture de votre platine a-t-il un fil Connectez-le. (voir page 5 de masse séparé ? du présent fascicule). -
Page 17: Carnet Du Proprietaire
Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 16 CARNET DU PROPRIETAIRE Propriétaire............................Date................................Revendeur............................... Propriétaire............................Date................................Revendeur............................... Propriétaire............................Date................................Revendeur............................... Propriétaire............................Date................................Revendeur............................... Propriétaire............................Date................................Revendeur............................... - Page 18 Brio-R manual french:Cursa manual.qxd 08/04/2011 14:08 Page 17...
