3.3 Namještanje načina regulacije crpke
(samo elektronski regulirane crpke)

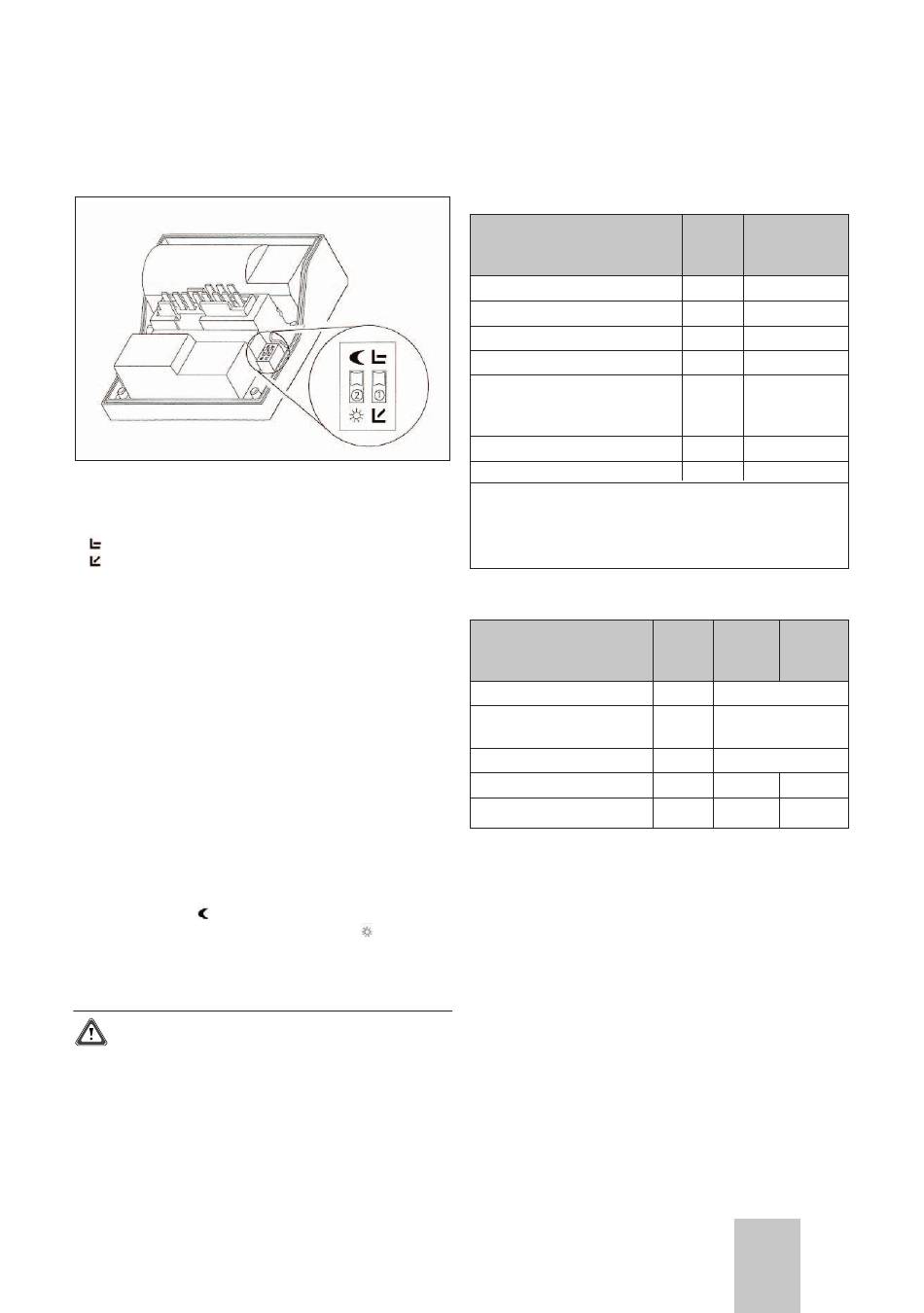

Sl. 3.3 DIP-prekidač u poklopcu priključne kutije
• Namjestite način regulacije crpke na DIP-prekidaču u
poklopcu priključne kutije:
-> ∆p-c = constant (tvornička namještenost)
-> ∆p-v = variabel
3.4 Namještanje visine dizanja
(samo elektronski regulirane crpke)
• Namjestite maksimalno potrebnu visinu dizanja na
gumbu za namještanje između jedan i pet.
1 -> H = 1 m
min.
5 -> H = 5 m
max.
3.5 Aktiviranje noćnog sniženja, smanjenja
Kada je aktivirano noćno sniženje, smanjenje na crpki,
slijedi automatsko noćno smanjenje sustava grijanja
putem elektroničke analize od strane temperaturnog
senzora. Crpka tada radi s minimalnim brojem okretaja.
Završetkom noćnog sniženja, smanjenja, crpka se vraća
na namještene zadane vrijednosti.
Za aktiviranje noćnog sniženja, smanjenja postupite na
slijedeći način:
• Stavite DIP-prekidač 2 (sl. 3.3) u poklopcu priključne
kutije na simbol .
• Stavite DIP-prekidač 2 (sl. 3.3) na simbol
isključili noćno smanjenje.
Tvornički je noćno smanjenje namješteno na »Isklj.«.
Pozor!
Ukoliko se ustanovi suviše slabi učinak grijanja,
mora se provjeriti, da li je uključeno noćno
smanjenje. Ukoliko je potrebno, treba isključiti
noćno smanjenje.

Cijevne grupe

Prilagodba sustavu grijanja 3
4 Tehnički podaci
4.1 Cijevne grupe
Obloga toplinske izolacije
Maks. dopuštena radna temperatura °C
Maks. dopušten pogonski tlak
Dimenzije cijevi
Priključne dimenzije
od strane toplinskog kruga
od strane kotla
Dimenzije između VL i RL
Dimenzije (V / Š / D)
Tehnički podaci vrijede za cijevne grupe
307 564, 307 565, 307 566,
307 567, 307 568, 307 578

4.2 Razvodna greda

Obloga toplinske izolacije
Maks. dopuštena radna
temperatura
Maks. dopušteni pogonski tlak bar
Težina
Dimenzije (V / Š)
, kako bi
Tehnički podaci 4
Jedinica Vrijednost
– EPP
110
bar 6
DN 25
Rp 1
G 1 1/4
mm 120
mm 355 / 250 / 190
Jedinica 307 556 307 597
– EPP
°C -20 do 110
6
kg 6,0 9,0
mm 125/500 125/750
